シートキーボードスイッチ印刷接点タイプ FMシリーズ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,677円～4,791円
- 税込単価
- 1,845円～5,270円
印刷接点タイプのシートキーボードスイッチ。【特長】・金属ディスクの有無により、...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
商品情報
製品仕様
- 1.金属ディスクの有無により、クリック感の選択が可能。
- 2.筐体への取付けは裏面の粘着剤にて貼り付けるだけで完了。
- 3.チップ LED を各キーに対応して実装したことにより、キーの状態表示が容易に可能であると同時に機器の薄形化が可能（点照光タイプ）。
- 4.適用コネクタの小形化により、制御基板の実装スペース削減に貢献。
- 5.特注表面シートの貼り合わせも含めた、トータル設計などでお客様の要望に対応。
- 6.トータル 20機種の取り揃え。
スイッチ構造図
LED付き表面シート無し
カード挿入式
表面シート無し
製品仕様
| 共通仕様 | ||
|---|---|---|
| - | FM-AN,APタイプ | FM-BN,BPタイプ |
| 接点定格 （抵抗負荷） | 20mA 24V DC | 20mA 24V DC |
| 接触抵抗 | 500Ω以下 （DC 10V 10mAにて） | 500Ω以下 （DC 10V 10mAにて） |
| 絶縁抵抗 | DC 250V 100MΩ以上 | DC 250V 100MΩ以上 |
| 耐電圧 | AC 250V 1分間以上 | AC 250V 1分間以上 |
| ※電気的開閉耐久性 | 1,000,000回以上 | 1,000,000回以上 |
| 使用温度 | -15～+50℃（照光式） -15～+55℃（非照光式） | -15～+50℃（照光式） -15～+55℃（非照光式） |
| 保管温度 | -30～+65℃ | -30～+65℃ |
| 耐湿性 | 40℃ 相対湿度 90～95% 240時間 | 40℃ 相対湿度 90～95% 240時間 |
| ※ストローク | 0.15～0.6mm（キー中央） | 0.4～1.0mm（キー中央） |
| ※操作力 | 0.5～3N （キー中央） | 1～6N （キー中央） |
| バウンス | 10msec以下 | 10msec以下 |
- ※ 数値は表面シート（ポリエステル125μm）を貼り付けた状態での値を示します。
| 表面シート素材の特性比較表（参考） | ||||||
|---|---|---|---|---|---|---|
| - | ポリエステル | ポリウレタン | ポリカーボネート | 塩化ビニル | ||
| 耐 環 境 性 | 耐熱性 | ○ | △ | ○ | △ | |
| 耐寒性 | ○ | ○ | ○ | △ | ||
| 耐候性 | ○ | △ | ○ | △ | ||
| 耐 薬 品 性 | 耐酸性 | ○ | △ | ○ | ○ | |
| 耐アルカリ性 | ○ | △ | ○ | ○ | ||
| 塩素系溶剤 | ○ | △ | × | × | ||
| アルコール | ○ | ○ | ○ | ○ | ||
| 加 工 性 | 印刷性 | ○ | △ | ○ | △ | |
| 成形性（突起加工） | ○ | ○ | ○ | ○ | ||
| 操作性 | ○ | ○ | ○ | △ | ||
| 耐久性 | ○ | ○ | △ | △ | ||
絶対最大定格（Ta=25℃）
| 許容損失 | 順電流 | 尖頭順電流 | 逆電圧 |
|---|---|---|---|
| Pd[mW] | IF[mA] | IFM[mA] | VR[V] |
| 75 | 30 | 195※ | 5 |
- ※ パルス幅 0.1msec 以下、デューティー比 1/10 以下
電気的光学的特性（Ta=25℃）
| 発光色 | 順電圧 VF[V] | ピーク発光波長 | |||
|---|---|---|---|---|---|
| typ | max | IF[mA] | λp[nm]（typ） | IF[mA] | |
| 橙 | 2.1 | 2.5 | 20 | 610 | 20 |

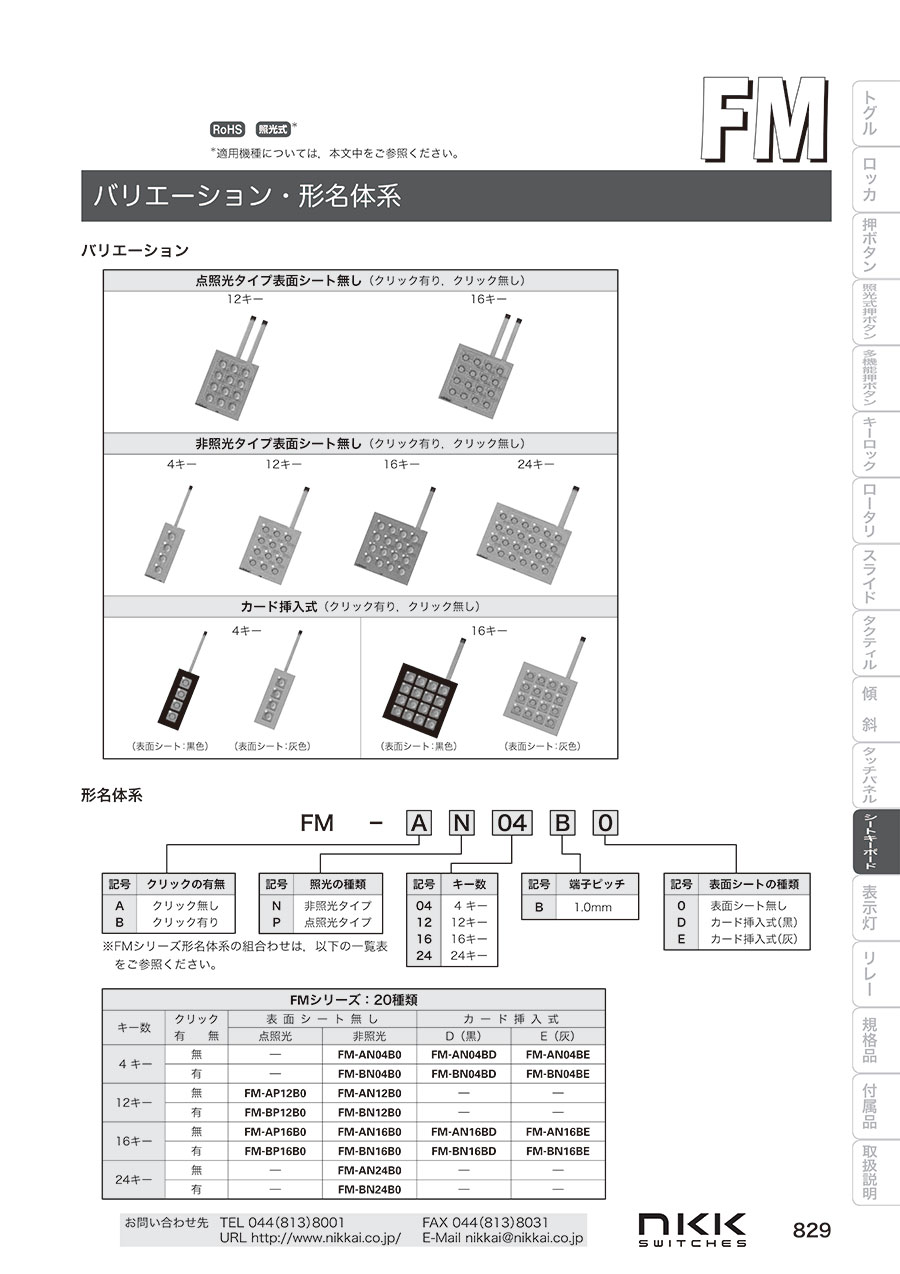

| FMシリーズ：20種類 | |||||
|---|---|---|---|---|---|
| キー数 | クリック 有無 | 表面シート無し | カード挿入式 | ||
| 点照光 | 非照光 | D（黒） | E（灰） | ||
| 4キー | 無 | - | FM-AN04B0 | FM-AN04BD | FM-AN04BE |
| 有 | - | FM-BN04B0 | FM-BN04BD | FM-BN04BE | |
| 12キー | 無 | FM-AP12B0 | FM-AN12B0 | - | - |
| 有 | FM-BP12B0 | FM-BN12B0 | - | - | |
| 16キー | 無 | FM-AP16B0 | FM-AN16B0 | FM-AN16BD | FM-AN16BE |
| 有 | FM-BP16B0 | FM-BN16B0 | FM-BN16BD | FM-BN16BE | |
| 24キー | 無 | - | FM-AN24B0 | - | - |
| 有 | - | FM-BN24B0 | - | - | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,677円 ( 1,845円 ) | 在庫品1日目当日出荷可能 |
2,897円 ( 3,187円 ) | 在庫品1日目当日出荷可能 |
2,897円 ( 3,187円 ) | 在庫品1日目当日出荷可能 |
2,315円 ( 2,547円 ) | 在庫品1日目当日出荷可能 |
3,662円 ( 4,028円 ) | 在庫品1日目当日出荷可能 |
3,662円 ( 4,028円 ) | 在庫品1日目当日出荷可能 |
3,662円 ( 4,028円 ) | 在庫品1日目当日出荷可能 |
4,616円 ( 5,078円 ) | 在庫品1日目当日出荷可能 |
4,616円 ( 5,078円 ) | 在庫品1日目当日出荷可能 |
4,791円 ( 5,270円 ) | 在庫品1日目当日出荷可能 |
3,203円 ( 3,523円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
印刷接点タイプのシートキーボードスイッチ。
【特長】
・金属ディスクの有無により、クリック感の選択が可能。
・筐体への取付けは裏面の粘着剤にて貼り付けるだけで完了。
・チップLEDを各キーに対応して実装したことにより、キーの状態表示が容易に可能であると同時に機器の薄形化が可能（点照光タイプ）。
・適用コネクタの小形化により、制御基板の実装スペース削減に貢献。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
