小型防水コネクタ JN6シリーズ
- 通常単価(税別)
- 821円～1,329円特別価格
- 税込単価
- 903円～1,462円特別価格
電源4芯用、ブレーキ2芯用、エンコーダ7芯用を揃え、全て180°方向が反転可能な小型サーボモータ用のコ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
884円265円 ( 292円 ) | 在庫品1日目当日出荷可能 |
1,329円 ( 1,462円 ) | 在庫品1日目当日出荷可能 |
821円 ( 903円 ) | 在庫品1日目当日出荷可能 |
1,008円655円 ( 721円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報

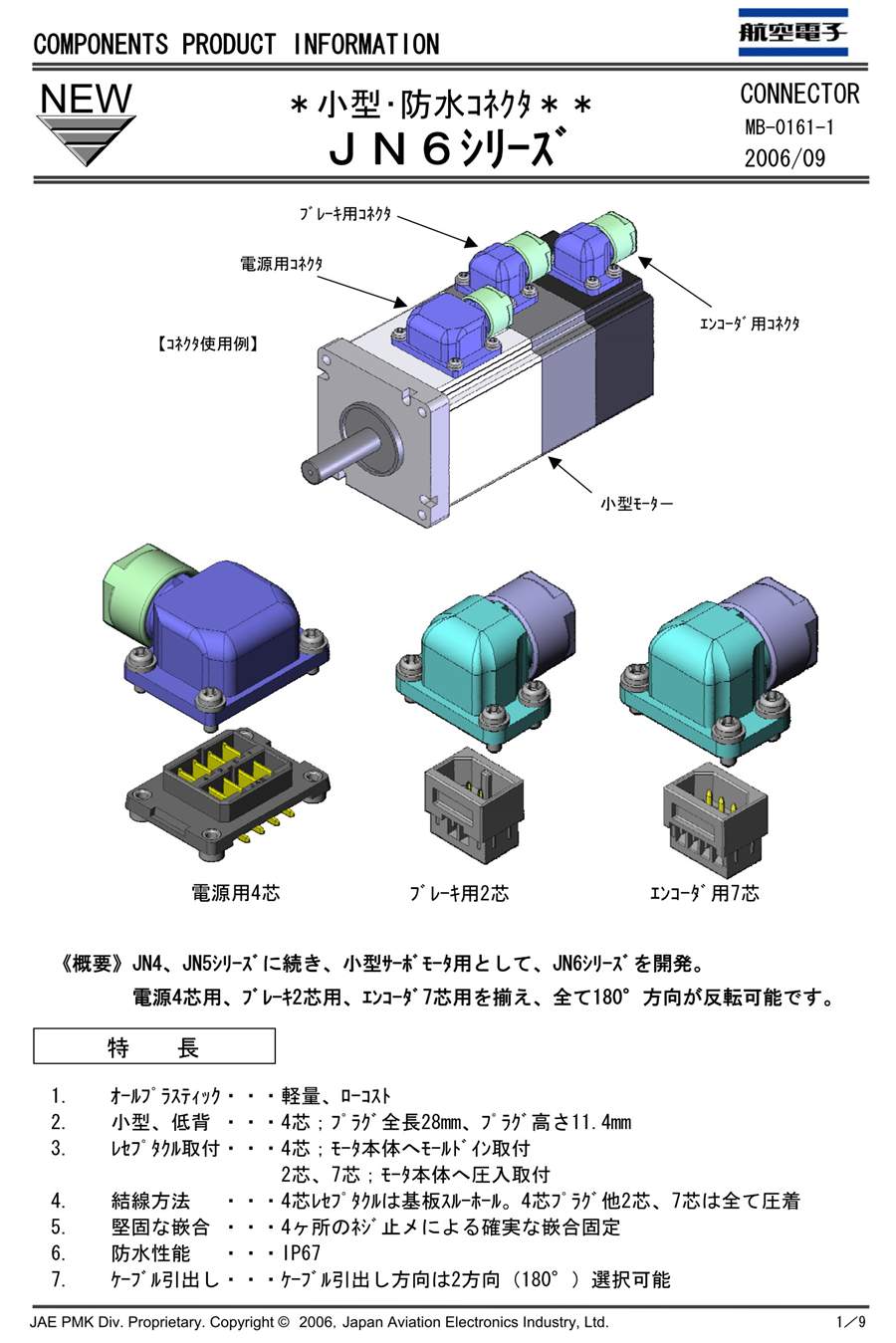

電源4芯用、ブレーキ2芯用、エンコーダ7芯用を揃え、全て180°方向が反転可能な小型サーボモータ用のコネクタです。
【特長】
・JN4、JN5シリーズに続き、小型サーボモータ用として、JN6シリーズを開発。
・電源4芯用、ブレーキ2芯用、エンコーダ7芯用を揃え、全て180°方向が反転可能です。
・オールプラスティック・・・軽量、ローコスト。
・小型、低背・・・4芯：プラグ全長28mm、プラグ高さ11.4mm。
・レセプタクル取付・・・4芯：モータ本体へモールドイン取付。2芯、7芯：モータ本体へ圧入取付。
・結線方法・・・4芯レセプタクルは基板スルーホール。4芯プラグ他2芯、7芯は全て圧着。
・堅固な嵌合・・・4ヵ所のネジ止メによる確実な嵌合固定。
・防水性能・・・IP67。
・ケーブル引出し。
・ケーブル引出し方向は2方向（180°）選択可能。
