QE シリーズ 角型コネクタ
- 通常単価(税別)
- 1,980円～8,038円
- 税込単価
- 2,178円～8,842円
外殻に金属シェルを採用し、レバー操作により嵌合を行う角型コネクタです。【特長】・振動や衝撃に強い構造を...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
汎用型、レバー嵌合式、パネル対ケーブル/ 基板対ケーブル接続用 QE シリーズ
QE シリーズ
QEシリーズは、外殻に金属シェルを採用し、レバー操作により嵌合を行う角型コネクタ。振動や衝撃に強い構造を持ち、コンタクトの接触安定性に優れた堅牢・高性能型。結線容易な圧着式コンタクトと、基板取付用スルーホールタイプコンタクト（レセプタクル・ピン側のみ）の2種類があり、パネル対ケーブル、基板対ケーブル接続に対応。通信機器をはじめ、各種産業用電子機器に幅広い使用が可能。
一般仕様・材料/仕上
一般仕様
| 極数 | 27、29、30、44、50 |
|---|---|
| 定格電流 | 13A/1極あたり |
| 耐電圧 | AC2000Vr.m.s.(1分間） |
| 絶縁抵抗 | 5000MΩ以上 |
| 接触抵抗 | 5mV以下(DC 1Aにて） |
| 適用電線 | AWG#16～#24(注) |
| 使用温度 | -55℃～+85℃ |
材料/仕上
| 構成部品 | 材料/仕上 |
|---|---|
| コンタクト | 銅合金:ニッケル上金メッキ |
| インシュレータ | 合成樹脂(緑色） |
| シェル | 鋼/ニッケルメッキ (レセプタクノレ•フロントシェルは銅合金/ニツケノレメツキ） |
| レバー | 銅合金/ニッケルメッキ |
| クランプサドル | 鋼/ニッケルメッキ |
種類・組み合わせ
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,038円 ( 8,842円 ) | 在庫品1日目当日出荷可能 |
2,007円 ( 2,208円 ) | 在庫品1日目当日出荷可能 |
1,980円 ( 2,178円 ) | 在庫品1日目当日出荷可能 |
5,639円 ( 6,203円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
外殻に金属シェルを採用し、レバー操作により嵌合を行う角型コネクタです。

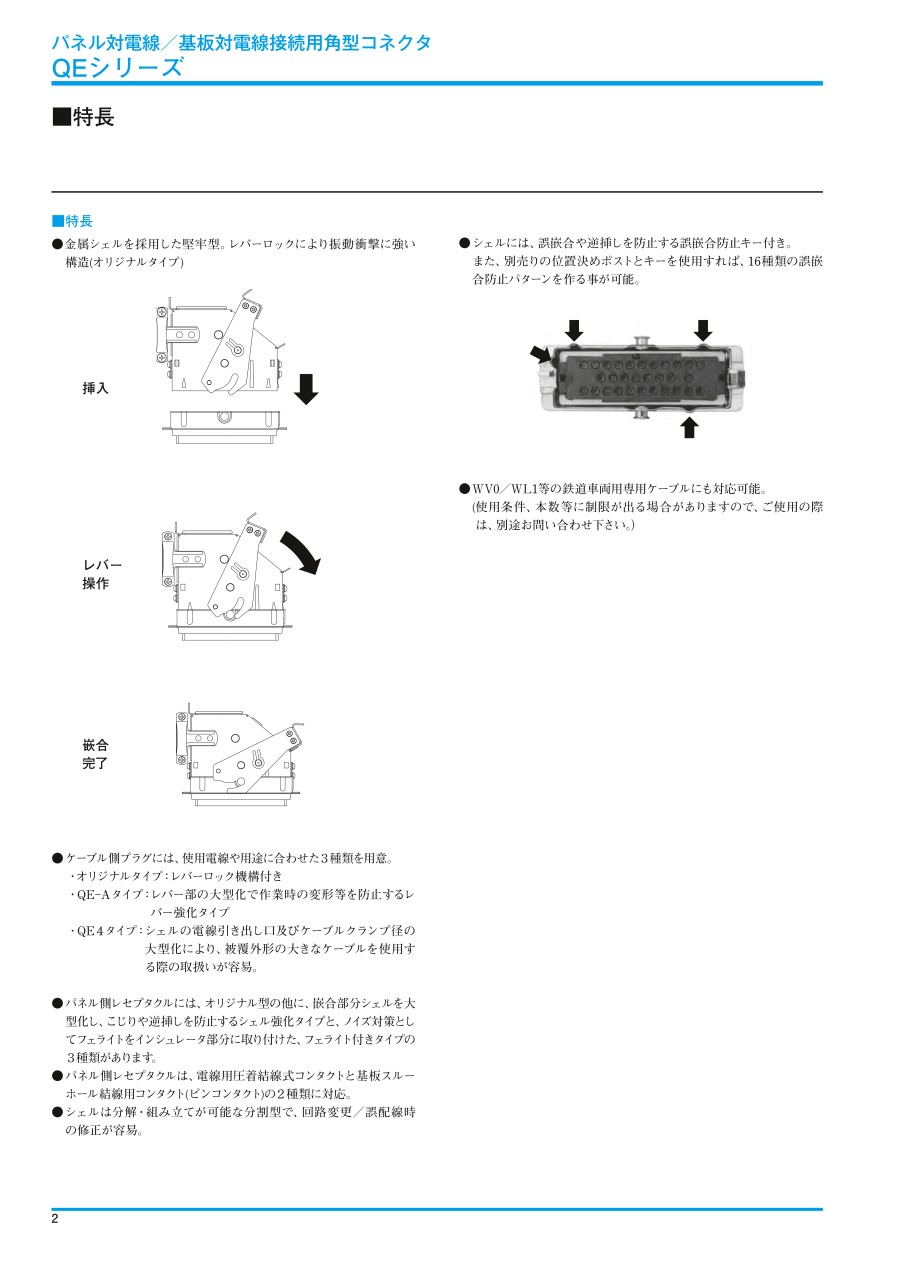

【特長】
・振動や衝撃に強い構造を持ち、コンタクトの接触安定性に優れた堅牢・高性能型です。
・金属シェルを採用した堅牢型。レバーロックにより振動衝撃に強い構造（オリジナルタイプ）。
・シェルには、誤嵌合や逆挿しを防止する誤嵌合防止キー付き。
・結線容易な圧着式コンタクトと、基板取付用スルーホールタイプコンタクトの2種類が有り、パネル対電線、基板対電線接続に対応しています。
【用途】
・通信機器、各種産業用電子機器等。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
