PS-LA シリーズ 基板対電線接続用コネクタ
- 通常単価(税別)
- 73円～767円特別価格
- 税込単価
- 80円～844円特別価格
通常出荷日：在庫品1日目当日出荷可能
実装高さ9.5mm、コンタクトピッチ2.54mmの小型、低背型で、PSシリーズコネクタのファミリ品です...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が42型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
PS-LA シリーズの仕様
| 極数 | 4～30極（2極毎） |
|---|---|
| コンタクトピッチ | 2.54mm、2列 |
| 定格電流 | 3A |
| 耐電圧 | AC1000Vr.m.s.（1分間） |
| 絶縁抵抗 | 1000MΩ以上 |
| 接触抵抗 | 10mΩ以下 |
| 使用温度 | -40℃～+85℃ |
| 適用電線 | AWG#28～#24相当の撚線 |
| 適用基板厚 | 1.6mm |
| 構成部品 | 材料／仕上 |
|---|---|
| インシュレータ | 66ナイロン（UL94V-0、黒色） |
| コンタクト | 銅合金： 接触部／ニッケル上金メッキ（0.1μm以上） 結線部／ニッケル上錫又は錫合金メッキ |
| ソケットハウジング | PBT（UL94V-0、黒色） |
製品仕様
ストレートスルーホールタイプ
ライトアングルスルーホールタイプ
ストレートスルーホールタイプ外形図
ライトアングルスルーホールタイプ外形図
| 極数 | 品名 | A | B | C | D | E | |
|---|---|---|---|---|---|---|---|
| ストレートタイプ | ライトアングルタイプ | ||||||
| 4 | PS-4PLB-D4T1-FL1E | PS-4PLB-D4LT1-FL1E | 2.54 | - | 1.28 | 6.38 | - |
| 6 | PS-6PLB-D4T1-FL1E | PS-6PLB-D4LT1-FL1E | 5.08 | 0.82 | 3.82 | 8.92 | 2.72 |
| 8 | PS-8PLB-D4T1-FL1E | PS-8PLB-D4LT1-FL1E | 7.62 | 3.36 | 6.36 | 11.46 | 5.26 |
| 10 | PS-10PLB-D4T1-FL1E | PS-10PLB-D4LT1-FL1E | 10.16 | 5.9 | 8.9 | 14 | 7.8 |
| 12 | PS-12PLB-D4T1-FL1E | PS-12PLB-D4LT1-FL1E | 12.7 | 8.44 | 11.44 | 16.54 | 10.34 |
| 14 | PS-14PLB-D4T1-FL1E | PS-14PLB-D4LT1-FL1E | 15.24 | 10.98 | 13.98 | 19.08 | 12.88 |
| 16 | PS-16PLB-D4T1-FL1E | PS-16PLB-D4LT1-FL1E | 17.78 | 13.52 | 16.52 | 21.62 | 15.42 |
| 18 | PS-18PLB-D4T1-FL1E | PS-18PLB-D4LT1-FL1E | 20.32 | 16.06 | 19.06 | 24.16 | 17.96 |
| 20 | PS-20PLB-D4T1-FL1E | PS-20PLB-D4LT1-FL1E | 22.86 | 18.6 | 21.6 | 26.7 | 20.5 |
| 22 | PS-22PLB-D4T1-FL1E | PS-22PLB-D4LT1-FL1E | 25.4 | 21.14 | 24.14 | 29.24 | 23.04 |
| 24 | PS-24PLB-D4T1-FL1E | PS-24PLB-D4LT1-FL1E | 27.94 | 23.68 | 26.68 | 31.78 | 25.58 |
| 26 | PS-26PLB-D4T1-FL1E | PS-26PLB-D4LT1-FL1E | 30.48 | 26.22 | 29.22 | 34.32 | 28.12 |
| 28 | PS-28PLB-D4T1-FL1E | PS-28PLB-D4LT1-FL1E | 33.02 | 28.76 | 31.76 | 36.86 | 30.66 |
| 30 | PS-30PLB-D4T1-FL1E | PS-30PLB-D4LT1-FL1E | 35.56 | 31.3 | 34.3 | 39.4 | 33.2 |
製品仕様
外観
外形図（※4極の場合は、誤挿入防止キィは中心に1ヶ所。）
| 極数 | 品名 | A | B | C |
|---|---|---|---|---|
| 4 | PS-4SLA-D4C2 | 2.54 | 1.18 | 5.08 |
| 6 | PS-6SLA-D4C2 | 5.08 | 3.72 | 7.62 |
| 8 | PS-8SLA-D4C2 | 7.62 | 6.26 | 10.16 |
| 10 | PS-10SLA-D4C2 | 10.16 | 8.8 | 12.7 |
| 12 | PS-12SLA-D4C2 | 12.7 | 11.34 | 15.24 |
| 14 | PS-14SLA-D4C2 | 15.24 | 13.88 | 17.78 |
| 16 | PS-16SLA-D4C2 | 17.78 | 16.42 | 20.32 |
| 18 | PS-18SLA-D4C2 | 20.32 | 18.96 | 22.86 |
| 20 | PS-20SLA-D4C2 | 22.86 | 21.5 | 25.4 |
| 22 | PS-22SLA-D4C2 | 25.4 | 24.04 | 27.94 |
| 24 | PS-24SLA-D4C2 | 27.94 | 26.58 | 30.48 |
| 26 | PS-26SLA-D4C2 | 30.48 | 29.12 | 33.02 |
| 28 | PS-28SLA-D4C2 | 33.02 | 31.66 | 35.56 |
| 30 | PS-30SLA-D4C2 | 32.56 | 34.2 | 38.1 |
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
405円 ( 446円 ) | 在庫品1日目当日出荷可能 |
276円 ( 304円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
296円 ( 326円 ) | 在庫品1日目当日出荷可能 |
154円 ( 169円 ) | 在庫品1日目当日出荷可能 |
73円 ( 80円 ) | 在庫品1日目当日出荷可能 |
233円 ( 256円 ) | 在庫品1日目当日出荷可能 |
190円 ( 209円 ) | 在庫品1日目当日出荷可能 |
97円 ( 107円 ) | 在庫品1日目当日出荷可能 |
315円 ( 347円 ) | 在庫品1日目当日出荷可能 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
90円 ( 99円 ) | 在庫品1日目当日出荷可能 |
317円 ( 349円 ) | 在庫品1日目当日出荷可能 |
147円 ( 162円 ) | 在庫品1日目当日出荷可能 |
136円 ( 150円 ) | 在庫品1日目当日出荷可能 |
434円 ( 477円 ) | 在庫品1日目当日出荷可能 |
304円 ( 334円 ) | 在庫品1日目当日出荷可能 |
83円 ( 91円 ) | 在庫品1日目当日出荷可能 |
267円 ( 294円 ) | 在庫品1日目当日出荷可能 |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
307円 ( 338円 ) | 在庫品1日目当日出荷可能 |
156円 ( 172円 ) | 在庫品1日目当日出荷可能 |
332円 ( 365円 ) | 在庫品1日目当日出荷可能 |
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
97円63円 ( 69円 ) | 在庫品1日目当日出荷可能 |
427円 ( 470円 ) | 在庫品1日目当日出荷可能 |
407円 ( 448円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
460円115円 ( 127円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
132円 ( 145円 ) | 在庫品1日目当日出荷可能 |
660円132円 ( 145円 ) | 在庫品1日目当日出荷可能 |
495円 ( 545円 ) | 在庫品1日目当日出荷可能 |
104円 ( 114円 ) | 在庫品1日目当日出荷可能 |
557円111円 ( 122円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
216円 ( 238円 ) | 在庫品1日目当日出荷可能 |
767円 ( 844円 ) | 在庫品1日目当日出荷可能 |
663円 ( 729円 ) | 在庫品1日目当日出荷可能 |
132円26円 ( 29円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
実装高さ9.5mm、コンタクトピッチ2.54mmの小型、低背型で、PSシリーズコネクタのファミリ品です。
【特長】
・コネクタの倒れ込みや挿抜時のこじり等に強いボックスタイプのピンヘッダ（ストレート／アングル）と圧着式ソケットとの組合せにより、基板対電線接続用として高密度実装に最適なコネクタです。
・振動や引っ張りに強いロック構造と誤挿入防止構造を持ち、バネ特性を生かした2点接触構造のソケットコンタクト等、確実で安定した接続が得られる高信頼型です。
【用途】
・電算機、事務機、通信機器、計測機器、AV機器、家電等に最適です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

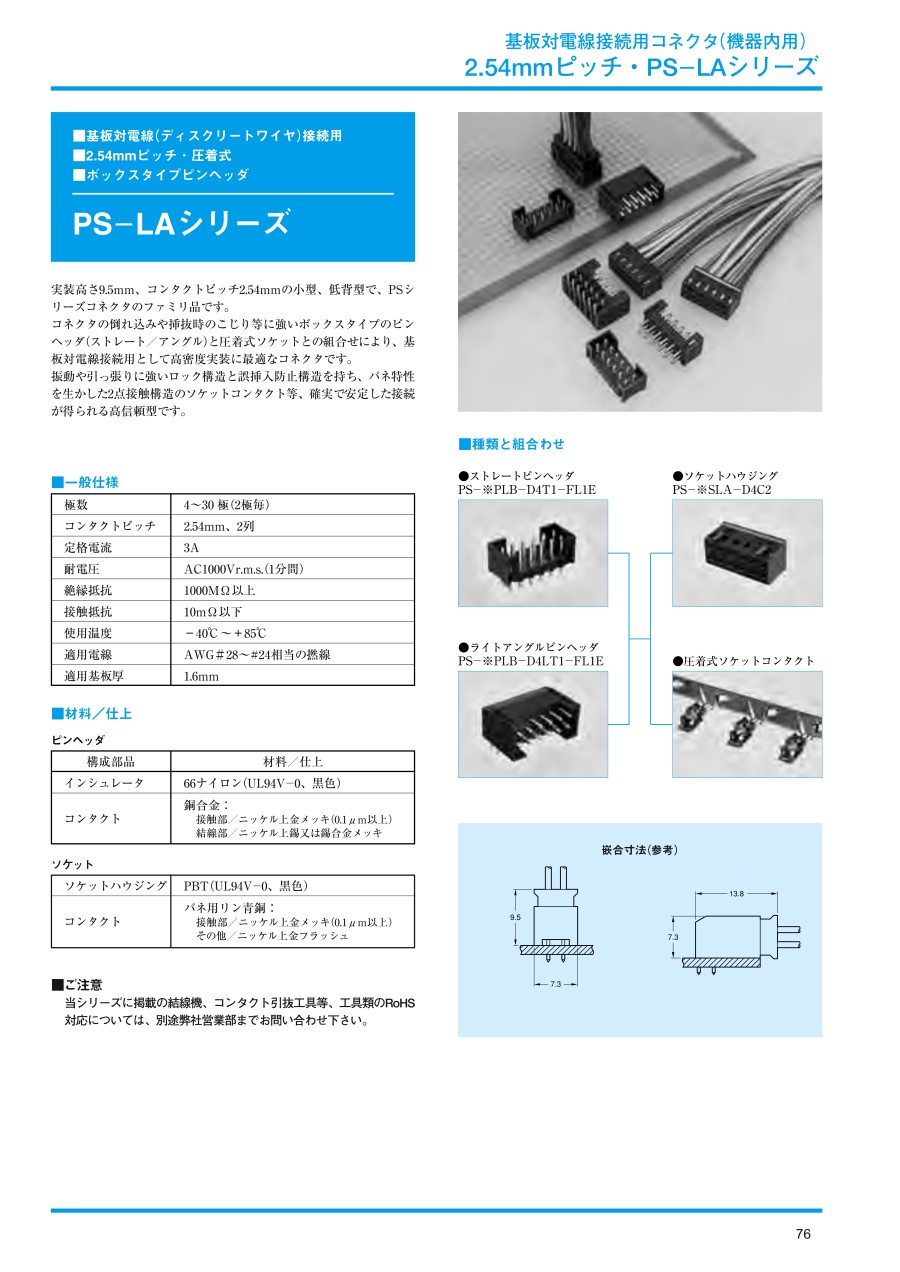

カタログ
PS-LA シリーズ 基板対電線接続用コネクタのレビュー
機械組立
4
4.02020/10/06
機械のケーブル組立に使用する為購入いたしました。
メーカーのものなので安心して使用できます。
納期も早く助かりました。
0人が参考にしています。
製品の基板コネクタとして使用
3
3.02019/03/27
製品の基板コネクタとして使用しています。以前の旧型製品にも使用しておりそのまま採用したためリピート購入しています。コネク...もっと読む
0人が参考にしています。
量産の製品に使用
3
3.02018/12/26
お客様から設計のご指定があり、コンタクトと一緒に購入しました。昔の機種で量産している製品に使用しており、今では時々使用し...もっと読む
0人が参考にしています。
