PS シリーズ 圧着式オリジナルタイプ
- 通常単価(税別)
- 58円～1,155円特別価格
- 税込単価
- 64円～1,271円特別価格
通常出荷日：在庫品1日目当日出荷可能
ピンヘッダとの組合せによる基板対電線接続用コネクタ。【特長】・ピンヘッダにはライトアングルタイプとスト...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 日本航空電子（JAE）製品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。
未確定：候補が83型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
PS シリーズ 圧着式オリジナルタイプの仕様
| 極数 | 1列型：5、10、15、20、25、30 2列型：10、16、20、26、30、34、40、50、60 |
|---|---|
| 定格電流 | 3A |
| 耐電圧 | AC1000Vr.m.s.（1分間） |
| 接触抵抗 | 10mΩ以下 |
| 絶縁抵抗 | 1000MΩ以上 |
| 使用温度（注） | -55℃～+85℃ |
| 適用基板厚 | 1.6mm |
| 適用電線 | AWG#22～#36相当の撚線 |
（注）キィ付きソケットハウジング用クランプフード使用の場合：-25～+80℃
| 構成部品 | 材料/仕上 |
|---|---|
| インシュレータ | ガラス入りPBT（UL94V-0、黒色） |
| ソケットハウジング | ガラス入りPBT（UL94V-0、黒色） |
| ソケットコンタクト | リン青銅： 接触部/ニッケル上金メッキ（0.1μm以上） その他/ニッケル上金フラッシュ |
| ピンコンタクト （ポスト） | 材料：銅合金 仕上： オープンピンヘッダの場合/ 接触部/ニッケル上金メッキ（0.1μm以上） その他/ニッケル上金フラッシュ ボックスタイプピンヘッダの場合/ 接触部/ニッケル上金メッキ（0.1μm以上） その他/ニッケル上錫又は錫合金メッキ |

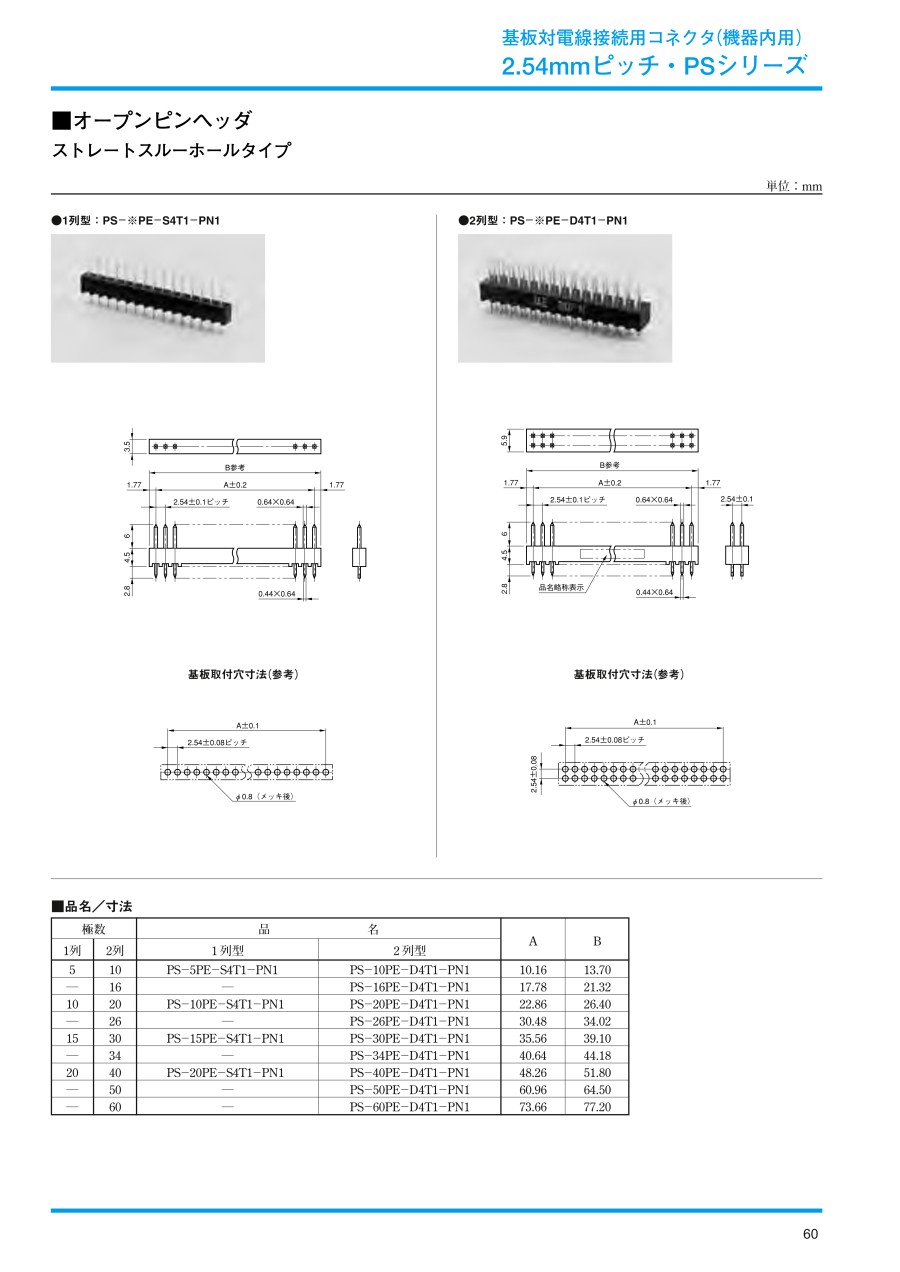

オープンピンヘッダ ストレートスルーホールタイプ
1列型
2列型
1列型 外形図
2列型 外形図
| 極数 | 品名 | A | B | ||
|---|---|---|---|---|---|
| 1列 | 2列 | 1列型 | 2列型 | ||
| 5 | 10 | PS-5PE-S4T1-PN1 | PS-10PE-D4T1-PN1 | 10.16 | 13.70 |
| - | 16 | - | PS-16PE-D4T1-PN1 | 17.78 | 21.32 |
| 10 | 20 | PS-10PE-S4T1-PN1 | PS-20PE-D4T1-PN1 | 22.86 | 26.40 |
| - | 26 | - | PS-26PE-D4T1-PN1 | 30.48 | 34.02 |
| 15 | 30 | PS-15PE-S4T1-PN1 | PS-30PE-D4T1-PN1 | 35.56 | 39.10 |
| - | 34 | - | PS-34PE-D4T1-PN1 | 40.64 | 44.18 |
| 20 | 40 | PS-20PE-S4T1-PN1 | PS-40PE-D4T1-PN1 | 48.26 | 51.80 |
| - | 50 | - | PS-50PE-D4T1-PN1 | 60.96 | 64.50 |
| - | 60 | - | PS-60PE-D4T1-PN1 | 73.66 | 77.20 |
オープンピンヘッダ ライトアングルスルーホールタイプ
1列型
2列型
1列型 外形図
2列型 外形図
| 極数 | 品名 | A | B | ||
|---|---|---|---|---|---|
| 1列 | 2列 | 1列型 | 2列型 | ||
| 5 | 10 | PS-5PE-S4LT1-PN1 | PS-10PE-D4LT1-PN1 | 10.16 | 13.70 |
| - | 16 | - | PS-16PE-D4LT1-PN1 | 17.78 | 21.32 |
| 10 | 20 | PS-10PE-S4LT1-PN1 | PS-20PE-D4LT1-PN1 | 22.86 | 26.40 |
| - | 26 | - | PS-26PE-D4LT1-PN1 | 30.48 | 34.02 |
| 15 | 30 | PS-15PE-S4LT1-PN1 | PS-30PE-D4LT1-PN1 | 35.56 | 39.10 |
| - | 34 | - | PS-34PE-D4LT1-PN1 | 40.64 | 44.18 |
| 20 | 40 | PS-20PE-S4LT1-PN1 | PS-40PE-D4LT1-PN1 | 48.26 | 51.80 |
| 25 | 50 | PS-25PE-S4LT1-PN1 | PS-50PE-D4LT1-PN1 | 60.96 | 64.50 |
| 30 | 60 | PS-30PE-S4LT1-PN1 | PS-60PE-D4LT1-PN1 | 73.66 | 77.20 |
ボックスタイプピンヘッダ
ストレートタイプ
ライトアングルタイプ
ストレートタイプ 外形図
ライトアングルタイプ 外形図
Aタイプ（誤挿入防止溝2カ所付き）
基板取付穴寸法（参考）
| 極数 | 品名 | A | B | ||
|---|---|---|---|---|---|
| ストレートタイプ | ライトアングルタイプ | Aタイプ | |||
| 10 | PS-10PE-D4T1-B1E | PS-10PE-D4LT1-B1E | - | 10.16 | 20.2 |
| 16 | PS-16PE-D4T1-B1E | PS-16PE-D4LT1-B1E | - | 17.78 | 27.8 |
| 20 | PS-20PE-D4T1-B1E | PS-20PE-D4LT1-B1E | - | 22.86 | 32.9 |
| 26 | PS-26PE-D4T1-B1E | PS-26PE-D4LT1-B1E | - | 30.48 | 40.5 |
| 30 | PS-30PE-D4T1-B1E | PS-30PE-D4LT1-B1E | - | 35.56 | 45.6 |
| 34 | PS-34PE-D4T1-B1E | PS-34PE-D4LT1-B1E | - | 40.64 | 50.7 |
| 40 | PS-40PE-D4T1-B1E | PS-40PE-D4LT1-B1E | - | 48.26 | 58.3 |
| 50 | PS-50PE-D4T1-B1E | PS-50PE-D4LT1-B1E | ストレート：PS-50PE-D4T1-B1AE アングル：PS-50PE-D4LT1-B1AE | 60.96 | 71.0 |
| 60 | PS-60PE-D4T1-B1E | PS-60PE-D4LT1-B1E | ストレート：PS-60PE-D4T1-B1AE | 73.66 | 83.7 |
- ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
111円33円 ( 36円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
282円 ( 310円 ) | 在庫品1日目当日出荷可能 |
357円 ( 393円 ) | 在庫品1日目当日出荷可能 |
81円60円 ( 66円 ) | 在庫品1日目当日出荷可能 |
288円 ( 317円 ) | 在庫品1日目当日出荷可能 |
178円 ( 196円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
428円 ( 471円 ) | 在庫品1日目当日出荷可能 |
332円 ( 365円 ) | 在庫品1日目当日出荷可能 |
168円 ( 185円 ) | 在庫品1日目当日出荷可能 |
132円 ( 145円 ) | 在庫品1日目当日出荷可能 |
257円 ( 283円 ) | 在庫品1日目当日出荷可能 |
419円251円 ( 276円 ) | 在庫品1日目当日出荷可能 |
147円 ( 162円 ) | 在庫品1日目当日出荷可能 |
312円 ( 343円 ) | 在庫品1日目当日出荷可能 |
122円 ( 134円 ) | 在庫品1日目当日出荷可能 |
312円 ( 343円 ) | 在庫品1日目当日出荷可能 |
375円 ( 413円 ) | 在庫品1日目当日出荷可能 |
86円 ( 95円 ) | 在庫品1日目当日出荷可能 |
113円 ( 124円 ) | 在庫品1日目当日出荷可能 |
725円 ( 798円 ) | 在庫品1日目当日出荷可能 |
233円 ( 256円 ) | 在庫品1日目当日出荷可能 |
184円 ( 202円 ) | 在庫品1日目当日出荷可能 |
686円 ( 755円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
367円275円 ( 303円 ) | 在庫品1日目当日出荷可能 |
240円168円 ( 185円 ) | 在庫品1日目当日出荷可能 |
153円137円 ( 151円 ) | 在庫品1日目当日出荷可能 |
750円 ( 825円 ) | 在庫品1日目当日出荷可能 |
314円 ( 345円 ) | 在庫品1日目当日出荷可能 |
375円 ( 413円 ) | 在庫品1日目当日出荷可能 |
239円 ( 263円 ) | 在庫品1日目当日出荷可能 |
756円151円 ( 166円 ) | 在庫品1日目当日出荷可能 |
837円 ( 921円 ) | 在庫品1日目当日出荷可能 |
108円 ( 119円 ) | 在庫品1日目当日出荷可能 |
174円 ( 191円 ) | 在庫品1日目当日出荷可能 |
201円 ( 221円 ) | 在庫品1日目当日出荷可能 |
686円 ( 755円 ) | 在庫品1日目当日出荷可能 |
910円 ( 1,001円 ) | 在庫品1日目当日出荷可能 |
627円 ( 690円 ) | 在庫品1日目当日出荷可能 |
503円 ( 553円 ) | 在庫品1日目当日出荷可能 |
423円 ( 465円 ) | 在庫品1日目当日出荷可能 |
245円 ( 270円 ) | 在庫品1日目当日出荷可能 |
175円 ( 193円 ) | 在庫品1日目当日出荷可能 |
693円 ( 762円 ) | 在庫品1日目当日出荷可能 |
495円148円 ( 163円 ) | 在庫品1日目当日出荷可能 |
454円 ( 499円 ) | 在庫品1日目当日出荷可能 |
366円256円 ( 282円 ) | 在庫品1日目当日出荷可能 |
1,108円221円 ( 243円 ) | 在庫品1日目当日出荷可能 |
175円 ( 193円 ) | 在庫品1日目当日出荷可能 |
255円 ( 281円 ) | 在庫品1日目当日出荷可能 |
726円 ( 799円 ) | 在庫品1日目当日出荷可能 |
334円200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
634円 ( 697円 ) | 在庫品1日目当日出荷可能 |
330円198円 ( 218円 ) | 在庫品1日目当日出荷可能 |
349円 ( 384円 ) | 在庫品1日目当日出荷可能 |
373円 ( 410円 ) | 在庫品1日目当日出荷可能 |
532円 ( 585円 ) | 在庫品1日目当日出荷可能 |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ピンヘッダとの組合せによる基板対電線接続用コネクタ。
【特長】
・ピンヘッダにはライトアングルタイプとストレートタイプがある。
・基板に対して垂直又は水平に電線を引き出すことが可能。
・被覆剥きしたディスクリートワイヤを専用圧着結線機にて、ソケットコンタクトを圧着結線。
・迅速で均一した仕上がりが得られる。
【用途】
・電算機、事務機、通信機器、計測機器、AV機器、家電等に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 日本航空電子（JAE）製品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。
PS シリーズ 圧着式オリジナルタイプのレビュー
検査機内部のPLC接続コネクタとして使用
4
4.02021/08/03
検査機内部のPLC接続コネクターとして使用。
急いでいたなかでWebオーダーで即入手できた為
とても助かりました。
0人が参考にしています。
電気機器の接続取り合い用
4
4.02019/04/04
PLCとの接続コネクターを探していて、同仕様の製品であったため購入した。問題なく使用できており、ロック部があるのも魅力。
0人が参考にしています。
機械のハーネスに接続して利用
5
5.02018/11/30
今回この商品のバラタイプを購入したのですが、ピンやサイズを指定できる点がとてもよかったです。気になる点は圧着工具が専用で...もっと読む
0人が参考にしています。
液晶や有機ELの検査機のコネクタとして
4
4.02018/10/10
汎用丸形コネクタ(ラミコン) RMシリーズと併用してます。コンタクト接触部仕上げが金なので接触不良も起きず問題ありません...もっと読む
0人が参考にしています。
回路固定用（樹脂ケースに収納）
5
5.02018/08/31
固定ボスがなくても、どこにでも回路が固定できて便利です。とても重宝してます。
0人が参考にしています。
