日本航空電子工業

PSシリーズ FRC圧接式SENタイプ

Name: PSシリーズ FRC圧接式SENタイプ
Brand: 日本航空電子工業
SKU: 222000486802
Rating: 3.3 (3 reviews)

カタログ |

通常単価(税別): 204円～1,092円特別価格

税込単価: 224円～1,201円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

機器内高密度実装用、基板対フラットリボンケーブル接続用コネクタ。【特長】・ケーブル絶縁被覆の除去などの...

詳細を確認

3.33.3

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

日本航空電子工業

PS シリーズ圧着式オリジナルタイプ

通常価格(税別)： 58円 (税込価格：64円)

通常出荷日：在庫品1日目

よく一緒に見られています

日本航空電子工業

PS シリーズ FRC圧接式MILタイプ

通常価格(税別)： 182円 (税込価格：200円)

通常出荷日：在庫品1日目

未確定：候補が35型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

PS シリーズ SENタイプの仕様

極数	10、16、20、26、30、34、40、50、60
コンタクトピッチ	2.54mm、2列
定格電流	1A
耐電圧	AC500Vr.m.s.（1分間）
絶縁抵抗	1000MΩ以上
接触抵抗	20mΩ以下
使用温度	-55℃～+85℃
適用電線	AWG#28、1.27mmピッチ
適用基板厚	1.6mm

圧接式ソケット・SENタイプ

構成部品	材料／仕上
インシュレータ	ガラス入りPBT（UL94V-0、黒色）
カバー	ナイロン（UL94V-0、黒色）
コンタクト	ベリリウム銅：接触部／ニッケル上金メッキ（0.1μm以上）その他／ニッケル上金フラッシュ

ピンヘッダ

構成部品	材料／仕上
インシュレータ	ガラス入りPBT（UL94V-0、黒色）
レバー	ナイロン（UL94V-0、黒色）
スプリングピン	ステンレス鋼／パッシベイト
コンタクト	銅合金：接触部／ニッケル上金メッキ（0.1μm以上）その他／ニッケル上金フラッシュ

LP1タイプピンヘッダ・ロック&イジェクトレバー付き

外観

基板取付穴寸法（参考・装着面）

ストレートタイプ

ライトアングルタイプ

極数	品名		A	B	C	D	E
極数	ライトアングルタイプ	ストレートタイプ	A	B	C	D	E
10	PS-10PE-D4LT1-LP1	PS-10PE-D4T1-LP1	10.16	17.66	21.84	27.94	32
16	PS-16PE-D4LT1-LP1	PS-16PE-D4T1-LP1	17.78	25.28	29.46	35.56	39.6
20	PS-20PE-D4LT1-LP1	PS-20PE-D4T1-LP1	22.86	30.36	34.54	40.64	44.7
26	PS-26PE-D4LT1-LP1	PS-26PE-D4T1-LP1	30.48	37.98	42.16	48.26	52.3
30	PS-30PE-D4LT1-LP1	PS-30PE-D4T1-LP1	35.56	43.06	47.24	53.34	57.4
34	PS-34PE-D4LT1-LP1	PS-34PE-D4T1-LP1	40.64	48.14	52.32	58.42	62.5
40	PS-40PE-D4LT1-LP1	PS-40PE-D4T1-LP1	48.26	55.76	59.94	66.04	70.1
50	PS-50PE-D4LT1-LP1	PS-50PE-D4T1-LP1	60.96	68.46	72.64	78.74	82.8
60	PS-60PE-D4LT1-LP1	PS-60PE-D4T1-LP1	73.66	81.16	85.34	91.44	95.5

SENタイプ・圧接式ソケット

外観

ケーブルピッチ	1.27mm ピッチ
導体	AWG#28相当の撚線又は単線、錫メッキ軟銅線
絶縁体	軟質塩化ビニール（PVC）、最大厚さ：1.1mm

適用フラットリボンケーブル

外形図
（注1）誤挿入防止キィは、50、60極はセンター振り分けにて22.86mmの間隔で2箇所、その他の極数は中心に1箇所。
（注2）カバーと本体は図のように、半挿入の状態で納入されます。

極数	品名		A	B	C	適用ストレインリリーフ（別売）
極数	クローズドエンドタイプ	デージーチェーンタイプ	A	B	C	適用ストレインリリーフ（別売）
10	PS-10SEN-D4P1-1C	PS-10SEN-D4P1-1D	10.16	17.26	11.43	PS-SRN10
16	PS-16SEN-D4P1-1C	PS-16SEN-D4P1-1D	17.78	24.88	19.05	PS-SRN16
20	PS-20SEN-D4P1-1C	PS-20SEN-D4P1-1D	22.86	29.96	24.13	PS-SRN20
26	PS-26SEN-D4P1-1C	PS-26SEN-D4P1-1D	30.48	37.58	31.75	PS-SRN26
30	PS-30SEN-D4P1-1C	PS-30SEN-D4P1-1D	35.56	42.66	36.83	PS-SRN30
34	PS-34SEN-D4P1-1C	PS-34SEN-D4P1-1D	40.64	47.74	41.91	PS-SRN34
40	PS-40SEN-D4P1-1C	PS-40SEN-D4P1-1D	48.26	55.36	49.53	PS-SRN40
50	PS-50SEN-D4P1-1C	PS-50SEN-D4P1-1D	60.96	68.06	62.23	PS-SRN50
60	PS-60SEN-D4P1-1C	PS-60SEN-D4P1-1D	73.66	80.76	74.93	PS-SRN60

型番リスト

表示件数

型番

用途	ピン数	適用ピン・コンタクト	シリーズ	接続方向	コネクタタイプ	コネクタ種類	特長	電線接続方法	RoHS?	最小発注数量

対基板	10	オス(プラグ)	PS	アングル	ピンヘッダ	スルーホールタイプ	ロック&イジェクトレバー付	ハンダ	10	2個
対基板	10	オス(プラグ)	PS	ストレート	ピンヘッダ	スルーホールタイプ	ロック&イジェクトレバー付	ハンダ	10	2個
対電線	10	メス(ソケット)	PS	ストレート	ソケット	1.27mmピッチフラットリボンケーブル接続用	クローズドエンドタイプ	圧接	10	2個
対電線	10	メス(ソケット)	PS	ストレート	ソケット	1.27mmピッチフラットリボンケーブル接続用	デージーチェーンタイプ	圧接	10	2個
対基板	16	オス(プラグ)	PS	アングル	ピンヘッダ	スルーホールタイプ	ロック&イジェクトレバー付	ハンダ	10	2個
対基板	16	オス(プラグ)	PS	ストレート	ピンヘッダ	スルーホールタイプ	ロック&イジェクトレバー付	ハンダ	10	2個
対電線	16	メス(ソケット)	PS	ストレート	ソケット	1.27mmピッチフラットリボンケーブル接続用	クローズドエンドタイプ	圧接	10	2個
対電線	16	メス(ソケット)	PS	ストレート	ソケット	1.27mmピッチフラットリボンケーブル接続用	デージーチェーンタイプ	圧接	10	2個
対基板	20	オス(プラグ)	PS	アングル	ピンヘッダ	スルーホールタイプ	ロック&イジェクトレバー付	ハンダ	10	2個
対基板	20	オス(プラグ)	PS	ストレート	ピンヘッダ	スルーホールタイプ	ロック&イジェクトレバー付	ハンダ	10	2個
対電線	20	メス(ソケット)	PS	ストレート	ソケット	1.27mmピッチフラットリボンケーブル接続用	クローズドエンドタイプ	圧接	10	2個
対電線	20	メス(ソケット)	PS	ストレート	ソケット	1.27mmピッチフラットリボンケーブル接続用	デージーチェーンタイプ	圧接	10	2個
対基板	26	オス(プラグ)	PS	アングル	ピンヘッダ	スルーホールタイプ	ロック&イジェクトレバー付	ハンダ	10	1個
対基板	26	オス(プラグ)	PS	ストレート	ピンヘッダ	スルーホールタイプ	ロック&イジェクトレバー付	ハンダ	10	2個
対電線	26	メス(ソケット)	PS	ストレート	ソケット	1.27mmピッチフラットリボンケーブル接続用	クローズドエンドタイプ	圧接	10	2個
対電線	26	メス(ソケット)	PS	ストレート	ソケット	1.27mmピッチフラットリボンケーブル接続用	デージーチェーンタイプ	圧接	10	2個
対基板	30	オス(プラグ)	PS	アングル	ピンヘッダ	スルーホールタイプ	ロック&イジェクトレバー付	ハンダ	10	1個
対基板	30	オス(プラグ)	PS	ストレート	ピンヘッダ	スルーホールタイプ	ロック&イジェクトレバー付	ハンダ	10	2個
対電線	30	メス(ソケット)	PS	ストレート	ソケット	1.27mmピッチフラットリボンケーブル接続用	クローズドエンドタイプ	圧接	10	1個
対電線	30	メス(ソケット)	PS	ストレート	ソケット	1.27mmピッチフラットリボンケーブル接続用	デージーチェーンタイプ	圧接	10	1個
対基板	34	オス(プラグ)	PS	アングル	ピンヘッダ	スルーホールタイプ	ロック&イジェクトレバー付	ハンダ	10	1個
対基板	34	オス(プラグ)	PS	ストレート	ピンヘッダ	スルーホールタイプ	ロック&イジェクトレバー付	ハンダ	10	2個
対電線	34	メス(ソケット)	PS	ストレート	ソケット	1.27mmピッチフラットリボンケーブル接続用	デージーチェーンタイプ	圧接	10	1個
対基板	40	オス(プラグ)	PS	アングル	ピンヘッダ	スルーホールタイプ	ロック&イジェクトレバー付	ハンダ	10	1個
対基板	40	オス(プラグ)	PS	ストレート	ピンヘッダ	スルーホールタイプ	ロック&イジェクトレバー付	ハンダ	10	1個
対電線	40	メス(ソケット)	PS	ストレート	ソケット	1.27mmピッチフラットリボンケーブル接続用	クローズドエンドタイプ	圧接	10	1個
対電線	40	メス(ソケット)	PS	ストレート	ソケット	1.27mmピッチフラットリボンケーブル接続用	デージーチェーンタイプ	圧接	10	1個
対基板	50	オス(プラグ)	PS	アングル	ピンヘッダ	スルーホールタイプ	ロック&イジェクトレバー付	ハンダ	10	1個
対基板	50	オス(プラグ)	PS	ストレート	ピンヘッダ	スルーホールタイプ	ロック&イジェクトレバー付	ハンダ	10	1個
対電線	50	メス(ソケット)	PS	ストレート	ソケット	1.27mmピッチフラットリボンケーブル接続用	クローズドエンドタイプ	圧接	10	1個
対電線	50	メス(ソケット)	PS	ストレート	ソケット	1.27mmピッチフラットリボンケーブル接続用	デージーチェーンタイプ	圧接	10	1個
対基板	60	オス(プラグ)	PS	アングル	ピンヘッダ	スルーホールタイプ	ロック&イジェクトレバー付	ハンダ	10	1個
対基板	60	オス(プラグ)	PS	ストレート	ピンヘッダ	スルーホールタイプ	ロック&イジェクトレバー付	ハンダ	10	1個
対電線	60	メス(ソケット)	PS	ストレート	ソケット	1.27mmピッチフラットリボンケーブル接続用	クローズドエンドタイプ	圧接	10	1個
対電線	60	メス(ソケット)	PS	ストレート	ソケット	1.27mmピッチフラットリボンケーブル接続用	デージーチェーンタイプ	圧接	10	1個

通常単価(税別) (税込単価)	通常出荷日

227円 ( 250円 )	在庫品1日目当日出荷可能
244円 ( 268円 )	在庫品1日目当日出荷可能
257円 ( 283円 )	在庫品1日目当日出荷可能
204円153円 ( 168円 )	在庫品1日目当日出荷可能
306円 ( 337円 )	在庫品1日目当日出荷可能
259円 ( 285円 )	在庫品1日目当日出荷可能
228円 ( 251円 )	在庫品1日目当日出荷可能
265円159円 ( 175円 )	在庫品1日目当日出荷可能
300円225円 ( 248円 )	在庫品1日目当日出荷可能
275円 ( 303円 )	在庫品1日目当日出荷可能
357円 ( 393円 )	在庫品1日目当日出荷可能
291円 ( 320円 )	在庫品1日目当日出荷可能
367円 ( 404円 )	在庫品1日目当日出荷可能
476円 ( 524円 )	在庫品1日目当日出荷可能
306円 ( 337円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
351円 ( 386円 )	在庫品1日目当日出荷可能
336円218円 ( 240円 )	在庫品1日目当日出荷可能
398円199円 ( 219円 )	在庫品1日目当日出荷可能
413円 ( 454円 )	在庫品1日目当日出荷可能
305円 ( 336円 )	在庫品1日目当日出荷可能
444円 ( 488円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
367円 ( 404円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
459円 ( 505円 )	在庫品1日目当日出荷可能
491円 ( 540円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
614円 ( 675円 )	在庫品1日目当日出荷可能
603円 ( 663円 )	在庫品1日目当日出荷可能
525円 ( 578円 )	在庫品1日目当日出荷可能
506円 ( 557円 )	在庫品1日目当日出荷可能
567円 ( 624円 )	在庫品1日目当日出荷可能
1,092円 ( 1,201円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

機器内高密度実装用、基板対フラットリボンケーブル接続用コネクタ。
【特長】
・ケーブル絶縁被覆の除去などの前処理が必要ない。
・小型の専用圧接機により、全芯数を一括して同時に圧接できるセルフピアシング方式。
【用途】
・ノートパソコン、各種モバイル機器、情報通信機器、大型コンピューター、OA機器、AV機器等に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

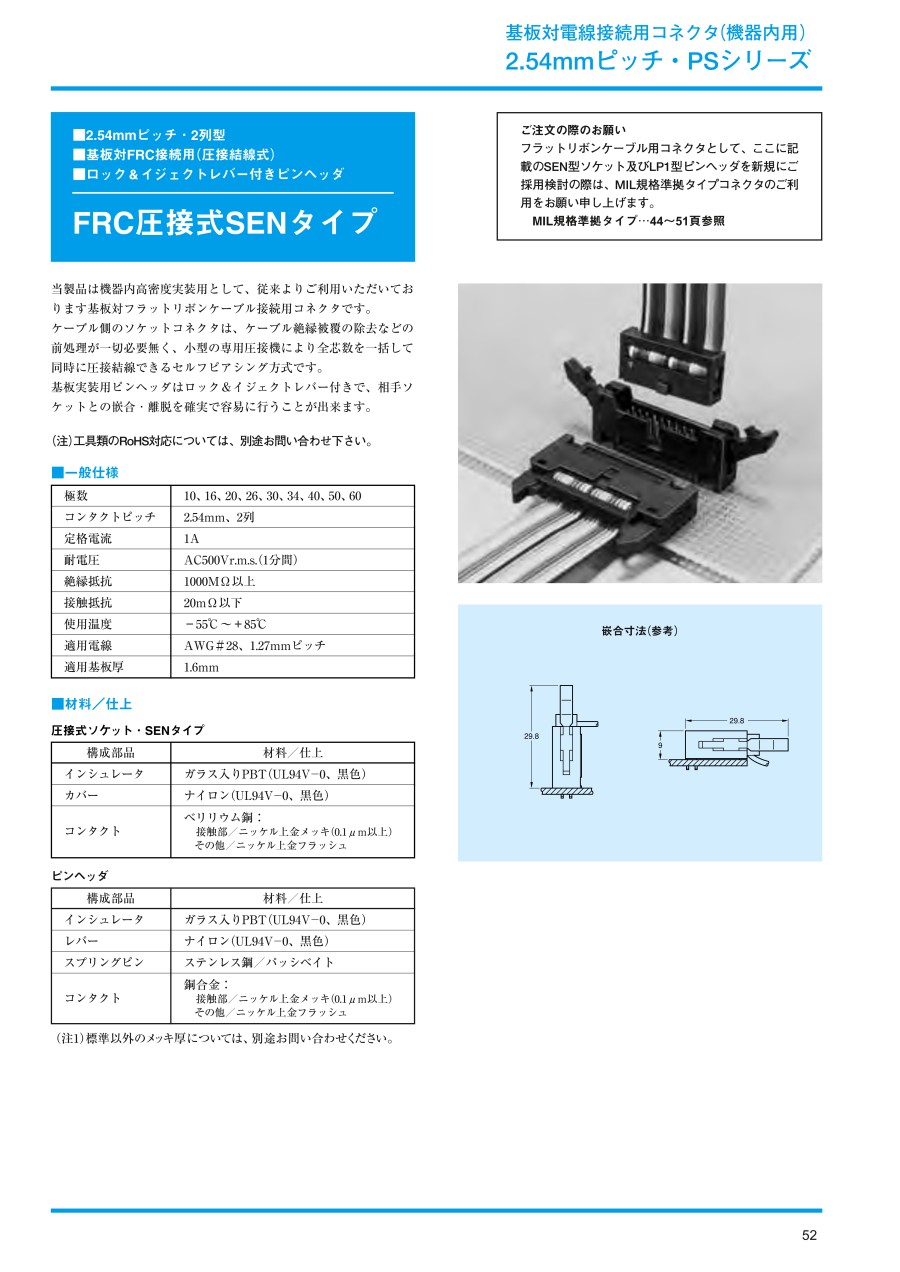

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
