PS シリーズ FRC圧接式MILタイプ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 182円～1,371円特別価格
- 税込単価
- 200円～1,508円特別価格
MIL-DTL83503規格に準拠した2.54mmピッチの高信頼・高性能コネク...
詳細情報を確認する- 使用電流 (A)
- 1
- 代表規格
- ROHS
- インシュレータ材料
- ガラス入りPBT
- コンタクト接触部仕上
- ニッケル上 金
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
未確定：候補が73型番あります。
商品情報

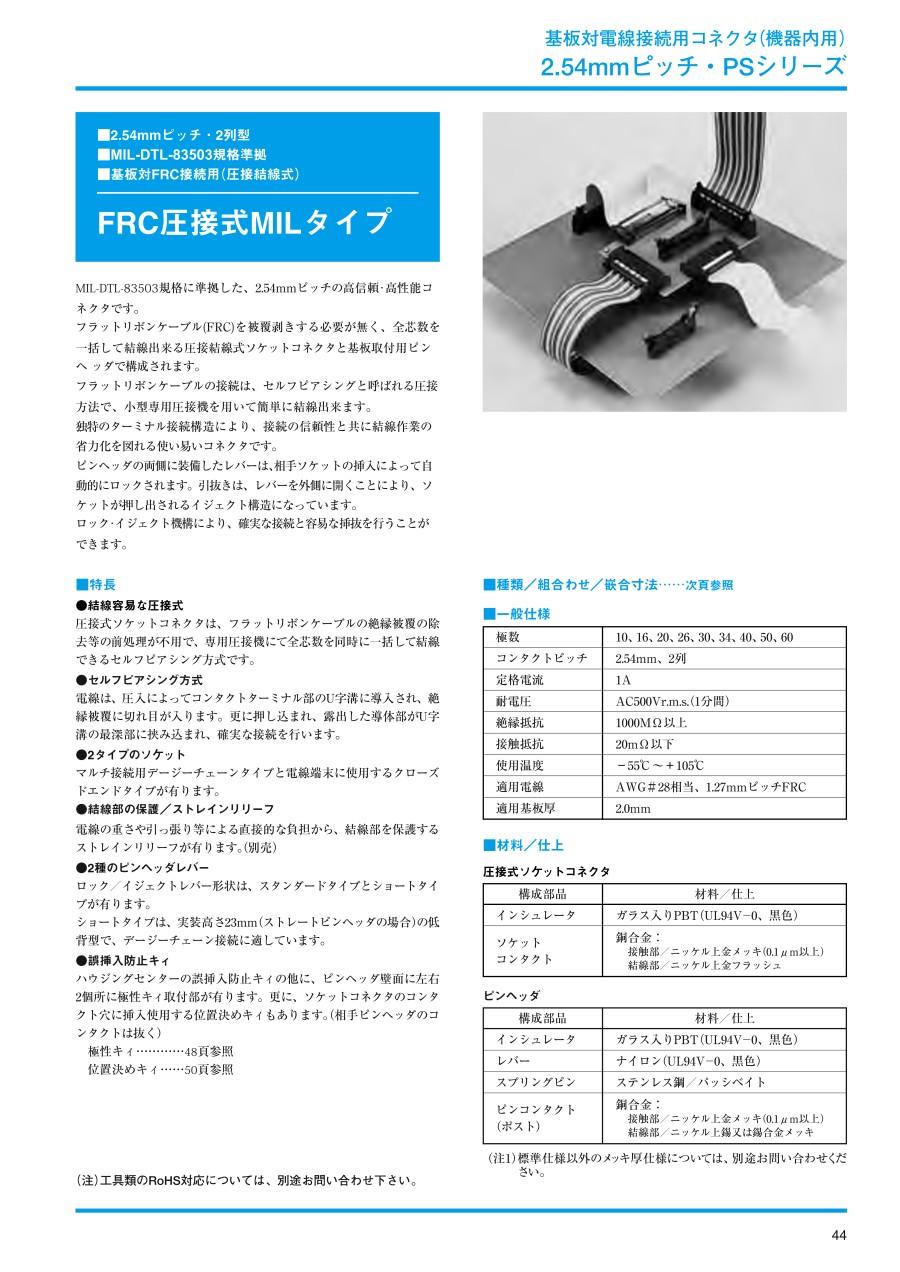

PS シリーズ MILタイプの仕様
| 極数 | 10、16、20、26、30、34、40、50、60 |
|---|---|
| コンタクトピッチ | 2.54mm、2列 |
| 定格電流 | 1A |
| 耐電圧 | AC500Vr.m.s.（1分間） |
| 絶縁抵抗 | 1000MΩ以上 |
| 接触抵抗 | 20mΩ以下 |
| 使用温度 | -55℃～+105℃ |
| 適用電線 | AWG#28相当、1.27mmピッチFRC |
| 適用基板厚 | 2.0mm |
圧接式ソケットコネクタ
| 構成部品 | 材料／仕上 |
|---|---|
| インシュレータ | ガラス入りPBT（UL94V-0、黒色） |
| ソケットコンタクト | 銅合金： 接触部／ニッケル上金メッキ（0.1μm以上） 結線部／ニッケル上金フラッシュ |
ピンヘッダ
| 構成部品 | 材料／仕上 |
|---|---|
| インシュレータ | ガラス入りPBT（UL94V-0、黒色） |
| レバー | ナイロン（UL94V-0、黒色） |
| スプリングピン | ステンレス鋼/パッシベイト |
| ピンコンタクト （ポスト） | 銅合金： 接触部／ニッケル上金メッキ（0.1μm以上） 結線部／ニッケル上錫又は錫合金メッキ |
MILタイプピンヘッダ・ロック&イジェクトレバー付き
スタンダードレバータイプ
ショートレバータイプ
外形図
| 極数 | 品名 | A | B | C | D | E | |
|---|---|---|---|---|---|---|---|
| スタンダードレバータイプ | ショートレバータイプ | ||||||
| 10 | PS-10PE-D4T2-M1E | PS-10PE-D4T2-SM1E | 10.16 | 17.53 | 21.84 | 27.94 | 32 |
| 16 | PS-16PE-D4T2-M1E | PS-16PE-D4T2-SM1E | 17.78 | 25.15 | 29.46 | 35.56 | 39.6 |
| 20 | PS-20PE-D4T2-M1E | PS-20PE-D4T2-SM1E | 22.86 | 30.23 | 34.54 | 40.64 | 44.7 |
| 26 | PS-26PE-D4T2-M1E | PS-26PE-D4T2-SM1E | 30.48 | 37.85 | 42.16 | 48.26 | 52.3 |
| 30 | PS-30PE-D4T2-M1E | PS-30PE-D4T2-SM1E | 35.56 | 42.93 | 47.24 | 53.34 | 57.4 |
| 34 | PS-34PE-D4T2-M1E | PS-34PE-D4T2-SM1E | 40.64 | 48.01 | 52.32 | 58.42 | 62.5 |
| 40 | PS-40PE-D4T2-M1E | PS-40PE-D4T2-SM1E | 48.26 | 55.63 | 59.94 | 66.04 | 70.1 |
| 50 | PS-50PE-D4T2-M1E | PS-50PE-D4T2-SM1E | 60.96 | 68.33 | 72.64 | 78.74 | 82.8 |
| 60 | PS-60PE-D4T2-M1E | PS-60PE-D4T2-SM1E | 73.66 | 81.03 | 85.34 | 91.44 | 95.5 |
MILタイプピンヘッダ・ロック&イジェクトレバー付き
スタンダードレバータイプ
ショートレバータイプ
外形図
| 極数 | 品名 | A | B | C | D | E | |
|---|---|---|---|---|---|---|---|
| スタンダードレバータイプ | ショートレバータイプ | ||||||
| 10 | PS-10PE-D4LT2-M1E | - | 10.16 | 17.53 | 21.84 | 27.94 | 32 |
| 16 | PS-16PE-D4LT2-M1E | PS-16PE-D4LT2-SM1E | 17.78 | 25.15 | 29.46 | 35.56 | 39.6 |
| 20 | PS-20PE-D4LT2-M1E | PS-20PE-D4LT2-SM1E | 22.86 | 30.23 | 34.54 | 40.64 | 44.7 |
| 26 | PS-26PE-D4LT2-M1E | PS-26PE-D4LT2-SM1E | 30.48 | 37.85 | 42.16 | 48.26 | 52.3 |
| 30 | PS-30PE-D4LT2-M1E | PS-30PE-D4LT2-SM1E | 35.56 | 42.93 | 47.24 | 53.34 | 57.4 |
| 34 | PS-34PE-D4LT2-M1E | PS-34PE-D4LT2-SM1E | 40.64 | 48.01 | 52.32 | 58.42 | 62.5 |
| 40 | PS-40PE-D4LT2-M1E | PS-40PE-D4LT2-SM1E | 48.26 | 55.63 | 59.94 | 66.04 | 70.1 |
| 50 | PS-50PE-D4LT2-M1E | PS-50PE-D4LT2-SM1E | 60.96 | 68.33 | 72.64 | 78.74 | 82.8 |
| 60 | PS-60PE-D4LT2-M1E | PS-60PE-D4LT2-SM1E | 73.66 | 81.03 | 85.34 | 91.44 | 95.5 |
MILタイプ・圧接式ソケット
クローズドエンドタイプは、接続したケーブルの切断面を保護するケーブル端面付き当て壁がカバーにあり、周囲との接触を防止する構造になっている。
デージーチェーンタイプは、ケーブルの中間に取り付けるマルチ接続が可能。
外形図
クローズドエンドタイプの使用イメージ
デージーチェーンタイプの使用イメージ
| ケーブルピッチ | 1.27mmピッチFRC |
|---|---|
| 導体 | φ0.12又はφ0.13mm-7本撚、錫メッキ軟銅線（AWG#28相当） φ0.32単芯、錫メッキ軟銅線（AWG#28相当） |
| 絶縁体 | 軟質塩化ビニール（PVC） 最大厚さ：1.1mm |
適用フラットリボンケーブル
| 極数 | 品名 | A | B | C | 適用ストレインリリーフ （別売） | |
|---|---|---|---|---|---|---|
| クローズドエンドタイプ | デージーチェーンタイプ | |||||
| 10 | PS-10SM-D4P1-1C | PS-10SM-D4P1-1D | 10.16 | 17.26 | 11.43 | PS-SR10M2 |
| 16 | PS-16SM-D4P1-1C | PS-16SM-D4P1-1D | 17.78 | 24.88 | 19.05 | PS-SR16M2 |
| 20 | PS-20SM-D4P1-1C | PS-20SM-D4P1-1D | 22.86 | 29.96 | 24.13 | PS-SR20M2 |
| 26 | PS-26SM-D4P1-1C | PS-26SM-D4P1-1D | 30.48 | 37.58 | 31.75 | PS-SR26M2 |
| 30 | PS-30SM-D4P1-1C | PS-30SM-D4P1-1D | 35.56 | 42.66 | 36.83 | PS-SR30M2 |
| 34 | PS-34SM-D4P1-1C | PS-34SM-D4P1-1D | 40.64 | 47.74 | 41.91 | PS-SR34M2 |
| 40 | PS-40SM-D4P1-1C | PS-40SM-D4P1-1D | 48.26 | 55.36 | 49.53 | PS-SR40M2 |
| 50 | PS-50SM-D4P1-1C | PS-50SM-D4P1-1D | 60.96 | 68.06 | 62.23 | PS-SR50M2 |
| 60 | PS-60SM-D4P1-1C | PS-60SM-D4P1-1D | 73.66 | 80.76 | 74.93 | PS-SR60M2 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
502円 ( 552円 ) | 在庫品1日目当日出荷可能 |
567円 ( 624円 ) | 在庫品1日目当日出荷可能 |
413円103円 ( 113円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
307円199円 ( 219円 ) | 在庫品1日目当日出荷可能 |
422円 ( 464円 ) | 在庫品1日目当日出荷可能 |
632円 ( 695円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
369円 ( 406円 ) | 在庫品1日目当日出荷可能 |
342円273円 ( 300円 ) | 在庫品1日目当日出荷可能 |
514円 ( 565円 ) | 在庫品1日目当日出荷可能 |
485円 ( 534円 ) | 在庫品1日目当日出荷可能 |
730円 ( 803円 ) | 在庫品1日目当日出荷可能 |
453円 ( 498円 ) | 在庫品1日目当日出荷可能 |
463円 ( 509円 ) | 在庫品1日目当日出荷可能 |
674円 ( 741円 ) | 在庫品1日目当日出荷可能 |
252円189円 ( 208円 ) | 在庫品1日目当日出荷可能 |
217円 ( 239円 ) | 在庫品1日目当日出荷可能 |
565円 ( 622円 ) | 在庫品1日目当日出荷可能 |
541円 ( 595円 ) | 在庫品1日目当日出荷可能 |
536円 ( 590円 ) | 在庫品1日目当日出荷可能 |
505円 ( 556円 ) | 在庫品1日目当日出荷可能 |
507円 ( 558円 ) | 在庫品1日目当日出荷可能 |
730円 ( 803円 ) | 在庫品1日目当日出荷可能 |
228円 ( 251円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
587円146円 ( 161円 ) | 在庫品1日目当日出荷可能 |
602円 ( 662円 ) | 在庫品1日目当日出荷可能 |
698円 ( 768円 ) | 在庫品1日目当日出荷可能 |
613円 ( 674円 ) | 在庫品1日目当日出荷可能 |
425円255円 ( 281円 ) | 在庫品1日目当日出荷可能 |
454円 ( 499円 ) | 在庫品1日目当日出荷可能 |
734円 ( 807円 ) | 在庫品1日目当日出荷可能 |
182円145円 ( 160円 ) | 在庫品1日目当日出荷可能 |
254円165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
637円445円 ( 490円 ) | 在庫品1日目当日出荷可能 |
720円 ( 792円 ) | 在庫品1日目当日出荷可能 |
951円 ( 1,046円 ) | 在庫品1日目当日出荷可能 |
623円 ( 685円 ) | 在庫品1日目当日出荷可能 |
627円 ( 690円 ) | 在庫品1日目当日出荷可能 |
923円 ( 1,015円 ) | 在庫品1日目当日出荷可能 |
569円 ( 626円 ) | 在庫品1日目当日出荷可能 |
734円 ( 807円 ) | 在庫品1日目当日出荷可能 |
657円 ( 723円 ) | 在庫品1日目当日出荷可能 |
637円 ( 701円 ) | 在庫品1日目当日出荷可能 |
342円222円 ( 244円 ) | 在庫品1日目当日出荷可能 |
505円 ( 556円 ) | 在庫品1日目当日出荷可能 |
758円 ( 834円 ) | 在庫品1日目当日出荷可能 |
744円 ( 818円 ) | 在庫品1日目当日出荷可能 |
925円 ( 1,018円 ) | 在庫品1日目当日出荷可能 |
735円 ( 809円 ) | 在庫品1日目当日出荷可能 |
724円 ( 796円 ) | 在庫品1日目当日出荷可能 |
532円372円 ( 409円 ) | 在庫品1日目当日出荷可能 |
478円310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
854円 ( 939円 ) | 在庫品1日目当日出荷可能 |
489円 ( 538円 ) | 在庫品1日目当日出荷可能 |
830円 ( 913円 ) | 在庫品1日目当日出荷可能 |
819円286円 ( 315円 ) | 在庫品1日目当日出荷可能 |
519円 ( 571円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
MIL-DTL83503規格に準拠した2.54mmピッチの高信頼・高性能コネクタ。
【特長】
・ロック・イジェクト構造により、確実な接続と容易な挿抜を行うことが可能。
・基板対フラットリボンケーブル（FRC）接続用の結線が容易。
【用途】
・ノートパソコン、各種モバイル機器、情報通信機器、大型コンピューター、OA機器、AV機器等に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
