日本航空電子工業

MX34 シリーズコネクタ

Name: MX34 シリーズ コネクタ
Brand: 日本航空電子工業
SKU: 222000486655
Rating: 4.5 (2 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 97円～446円特別価格

税込単価: 107円～491円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本航空電子工業

IL-AG7 シリーズ

通常価格(税別)： 142円 (税込価格：156円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本航空電子工業

Dsubコネクタ　ソケットコネクタ Dsubシリーズ

4.5

通常価格(税別)： 205円 (税込価格：226円)

通常出荷日：在庫品1日目

高密度非防水コネクタMX34シリーズ。【特長】・メカニカルロック構造による確実...

詳細情報を確認する

シリーズ
その他
許容電流(A)
3
許容電圧(V)
1000
電線接続方法
圧着
耐環境性
耐環境性なし
シリーズ詳細
MX34

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が34型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

電線対電線小型コネクタ

中継12極ハウジング

中継20極ハウジング

MX34シリーズに新たに中継タイプを追加し、接続方法のバリエーションを増やした。極数は12極と20極の2種類で既に量産しているMX34ソケットコネクタとかん合。また又、中継コネクタの回りに3箇所固定用のロックを設けており、ナイロンクリップや金属バーなどを利用して、コネクタを固定することが可能。さらに、この固定用ロックを利用して、コネクタ同士を結合することも可能。

製品仕様

極数 (ピンへッタースルーホールタイプ）	ストレート 1列：5,7極 2列：12,16,20,24,28,32,36,40極ライトアングル 1列：3,5,7極 2列：8,12,16,20,24,28,32,36,40極
極数 (ピンへッダーSMTタイプ）	ストレート 2列：12,20,32極ライトアングル 1列：3,5,7極 2列：8,12,16,20,24,32,36極
極数 (中継（ピン)八ウジンク）	2列：12,16,20極
極数 (ソケット八ウジンク）	1列：3, 5,7極 2列：8,12,16, 20, 24, 28, 32, 36, 40極
定格電流	3A
接触抵抗	5MΩ以下（初期）
耐電圧	AC 1000 Vr.m.s.(1分閜)
絶縁抵抗	100MΩ以上
適用電線 (ソケットコンタクト：電線タイプ導体断面積(mm²))	M34S75C4F1:AVSS 0.3,CHFUS 0.22 to 0.35
	M34S75C4F2:AVSS 0.5,CHFUS 0.5 to 0.75
	M34S75C3F:CAN SD 0.35
	M34S75C4F:AVSS 0.85
	M34S75C5F:CHFUS 0.13
適用電線 (中継コンタクト：電線タイプ：導体断面積(mm²))	M34P75C4F1:AVSS 0.3,CHFUS 0.22 to 0.35
	M34P75C4F2:AVSS 0.5,CHFUS 0.5 to 0.75
	M34P75C4F5:CHFUS 0.13
使用温度範囲	-40℃ to + 85℃

製品図面

MX34012PF1（中継12極ハウジング）

図面:SJ111563

MX34020PF1（中継20極ハウジング）

図面:SJ104399

型番リスト

表示件数

型番

用途	適用ピン・コンタクト	ピン数	接続方向	コネクタタイプ	特長	インシュレータ材料	コンタクト接触部仕上	コンタクト基板実装部仕上	RoHS?	最小発注数量

プリント基板用	オス(プラグ)	8	アングル	ピンヘッダ	2列型	ガラス入りSPS	錫	錫	10	1個
ケーブル接続	メス(ソケット)	8	ストレート	ソケットハウジング	2列型	PPE+PA66 ALLOY	-	-	10	1個
プリント基板用	オス(プラグ)	3	アングル	ピンヘッダ	1列型	ガラス入りSPS	錫	錫	10	1個
ケーブル接続	メス(ソケット)	3	ストレート	ソケットハウジング	1列型	PPE+PA66 ALLOY	-	-	10	1個
プリント基板用	オス(プラグ)	5	アングル	ピンヘッダ	1列型	ガラス入りSPS	錫	錫	10	1個
ケーブル接続	メス(ソケット)	5	ストレート	ソケットハウジング	1列型	PPE+PA66 ALLOY	-	-	10	1個
プリント基板用	オス(プラグ)	5	ストレート	ピンヘッダ	1列型	ガラス入りSPS	錫	錫	10	1個
プリント基板用	オス(プラグ)	7	アングル	ピンヘッダ	1列型	ガラス入りSPS	錫	錫	10	1個
ケーブル接続	メス(ソケット)	7	ストレート	ソケットハウジング	1列型	PPE+PA66 ALLOY	-	-	10	1個
プリント基板用	オス(プラグ)	7	ストレート	ピンヘッダ	1列型	ガラス入りSPS	錫	錫	10	1個
プリント基板用	オス(プラグ)	12	アングル	ピンヘッダ	2列型	ガラス入りSPS	錫	錫	10	1個
ケーブル接続	メス(ソケット)	12	ストレート	ソケットハウジング	2列型	PPE+PA66 ALLOY	-	-	-	1個
プリント基板用	オス(プラグ)	12	ストレート	ピンヘッダ	2列型	ガラス入りSPS	錫	錫	10	1個
プリント基板用	オス(プラグ)	16	アングル	ピンヘッダ	2列型	ガラス入りSPS	錫	錫	10	1個
ケーブル接続	メス(ソケット)	16	ストレート	ソケットハウジング	2列型	PPE+PA66 ALLOY	-	-	10	1個
プリント基板用	オス(プラグ)	16	ストレート	ピンヘッダ	2列型	ガラス入りSPS	錫	錫	10	1個
プリント基板用	オス(プラグ)	20	アングル	ピンヘッダ	2列型	ガラス入りSPS	錫	錫	10	1個
ケーブル接続	メス(ソケット)	20	ストレート	ソケットハウジング	2列型	PPE+PA66 ALLOY	-	-	10	1個
プリント基板用	オス(プラグ)	20	ストレート	ピンヘッダ	2列型	ガラス入りSPS	錫	錫	10	1個
プリント基板用	オス(プラグ)	24	アングル	ピンヘッダ	2列型	ガラス入りSPS	錫	錫	10	1個
ケーブル接続	メス(ソケット)	24	ストレート	ソケットハウジング	2列型	PPE+PA66 ALLOY	-	-	10	1個
プリント基板用	オス(プラグ)	24	ストレート	ピンヘッダ	2列型	ガラス入りSPS	錫	錫	-	5個
プリント基板用	オス(プラグ)	28	アングル	ピンヘッダ	2列型	ガラス入りSPS	錫	錫	10	1個
ケーブル接続	メス(ソケット)	28	ストレート	ソケットハウジング	2列型	PPE+PA66 ALLOY	-	-	10	1個
プリント基板用	オス(プラグ)	28	ストレート	ピンヘッダ	2列型	ガラス入りSPS	錫	錫	10	1個
プリント基板用	オス(プラグ)	32	アングル	ピンヘッダ	2列型	ガラス入りSPS	錫	錫	10	1個
ケーブル接続	メス(ソケット)	32	ストレート	ソケットハウジング	2列型	PPE+PA66 ALLOY	-	-	10	1個
プリント基板用	オス(プラグ)	32	ストレート	ピンヘッダ	2列型	ガラス入りSPS	錫	錫	10	1個
プリント基板用	オス(プラグ)	36	アングル	ピンヘッダ	2列型	ガラス入りSPS	錫	錫	10	1個
ケーブル接続	メス(ソケット)	36	ストレート	ソケットハウジング	2列型	PPE+PA66 ALLOY	-	-	10	1個
プリント基板用	オス(プラグ)	36	ストレート	ピンヘッダ	2列型	ガラス入りSPS	錫	錫	10	1個
プリント基板用	オス(プラグ)	40	アングル	ピンヘッダ	2列型	ガラス入りSPS	錫	錫	10	1個
ケーブル接続	メス(ソケット)	40	ストレート	ソケットハウジング	2列型	PPE+PA66 ALLOY	-	-	10	1個
プリント基板用	オス(プラグ)	40	ストレート	ピンヘッダ	2列型	ガラス入りSPS	錫	錫	10	1個

通常単価(税別) (税込単価)	通常出荷日

362円 ( 398円 )	在庫品1日目当日出荷可能
97円53円 ( 58円 )	在庫品1日目当日出荷可能
234円 ( 257円 )	在庫品1日目当日出荷可能
168円 ( 185円 )	在庫品1日目当日出荷可能
277円 ( 305円 )	在庫品1日目当日出荷可能
178円 ( 196円 )	在庫品1日目当日出荷可能
319円 ( 351円 )	在庫品1日目当日出荷可能
292円 ( 321円 )	在庫品1日目当日出荷可能
106円 ( 117円 )	在庫品1日目当日出荷可能
362円 ( 398円 )	在庫品1日目当日出荷可能
180円126円 ( 139円 )	在庫品1日目当日出荷可能
304円 ( 334円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
190円142円 ( 156円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
103円 ( 113円 )	在庫品1日目当日出荷可能
208円 ( 229円 )	在庫品1日目当日出荷可能
219円 ( 241円 )	在庫品1日目当日出荷可能
115円 ( 127円 )	在庫品1日目当日出荷可能
446円 ( 491円 )	5日目
236円 ( 260円 )	在庫品1日目当日出荷可能
124円 ( 136円 )	在庫品1日目当日出荷可能
247円 ( 272円 )	在庫品1日目当日出荷可能
265円 ( 292円 )	在庫品1日目当日出荷可能
168円 ( 185円 )	在庫品1日目当日出荷可能
274円 ( 301円 )	在庫品1日目当日出荷可能
293円219円 ( 241円 )	在庫品1日目当日出荷可能
142円 ( 156円 )	在庫品1日目当日出荷可能
303円 ( 333円 )	在庫品1日目当日出荷可能
317円206円 ( 227円 )	在庫品1日目当日出荷可能
152円 ( 167円 )	在庫品1日目当日出荷可能
341円 ( 375円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

高密度非防水コネクタMX34シリーズ。
【特長】
・メカニカルロック構造による確実な嵌合が可能な角型コネクタ。
・プリセットタイプのリテーナを採用により端子の半挿入を確実に検知。
・ピン端子は、ISO／JASO標準タブサイズの中で0.64mmを採用。
・ソケット端子は、外力に強いボックスタイプ構造。
【用途】
・多種多様な用途に合わせて採用することが可能で、お客さまのコネクタ統一化に貢献。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

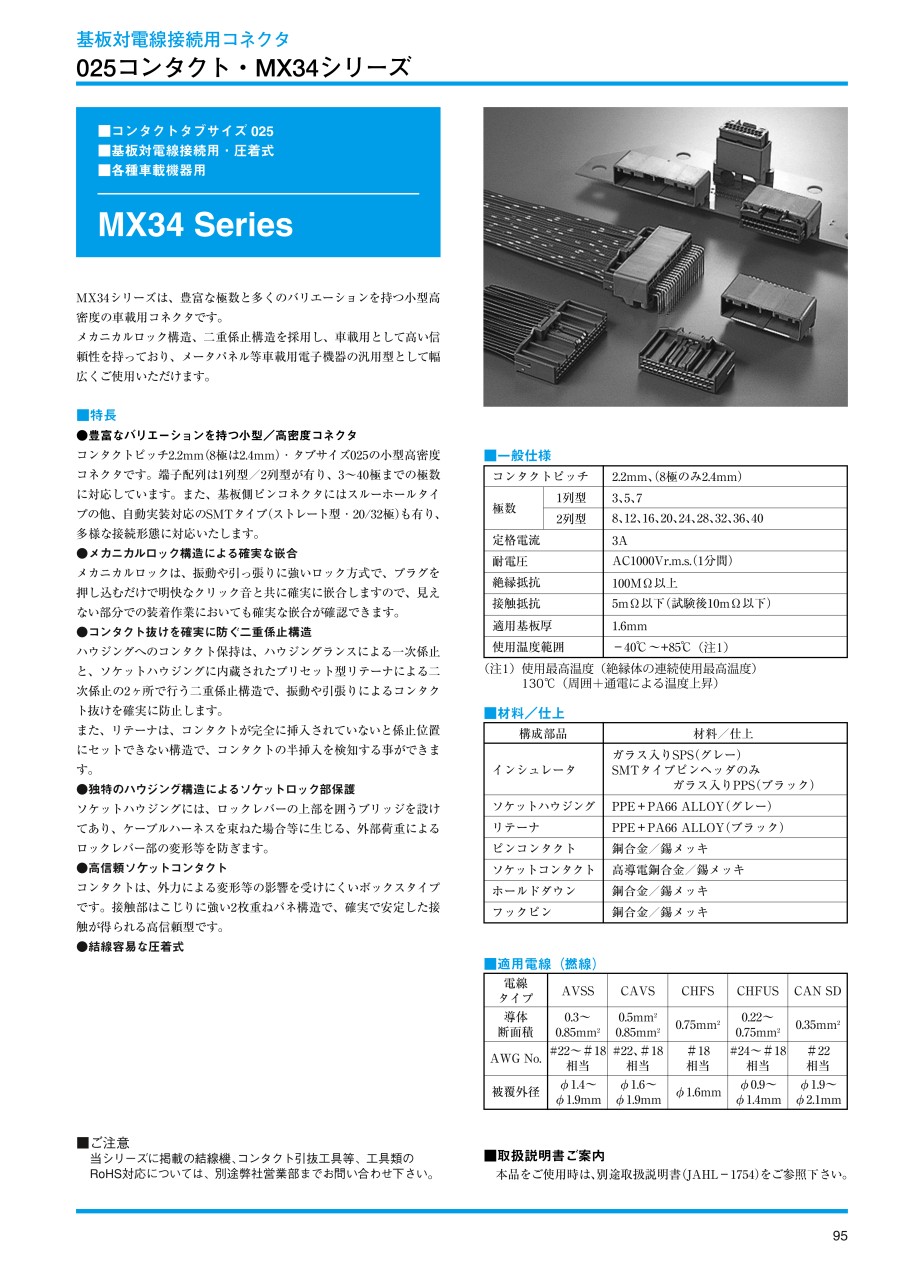

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
