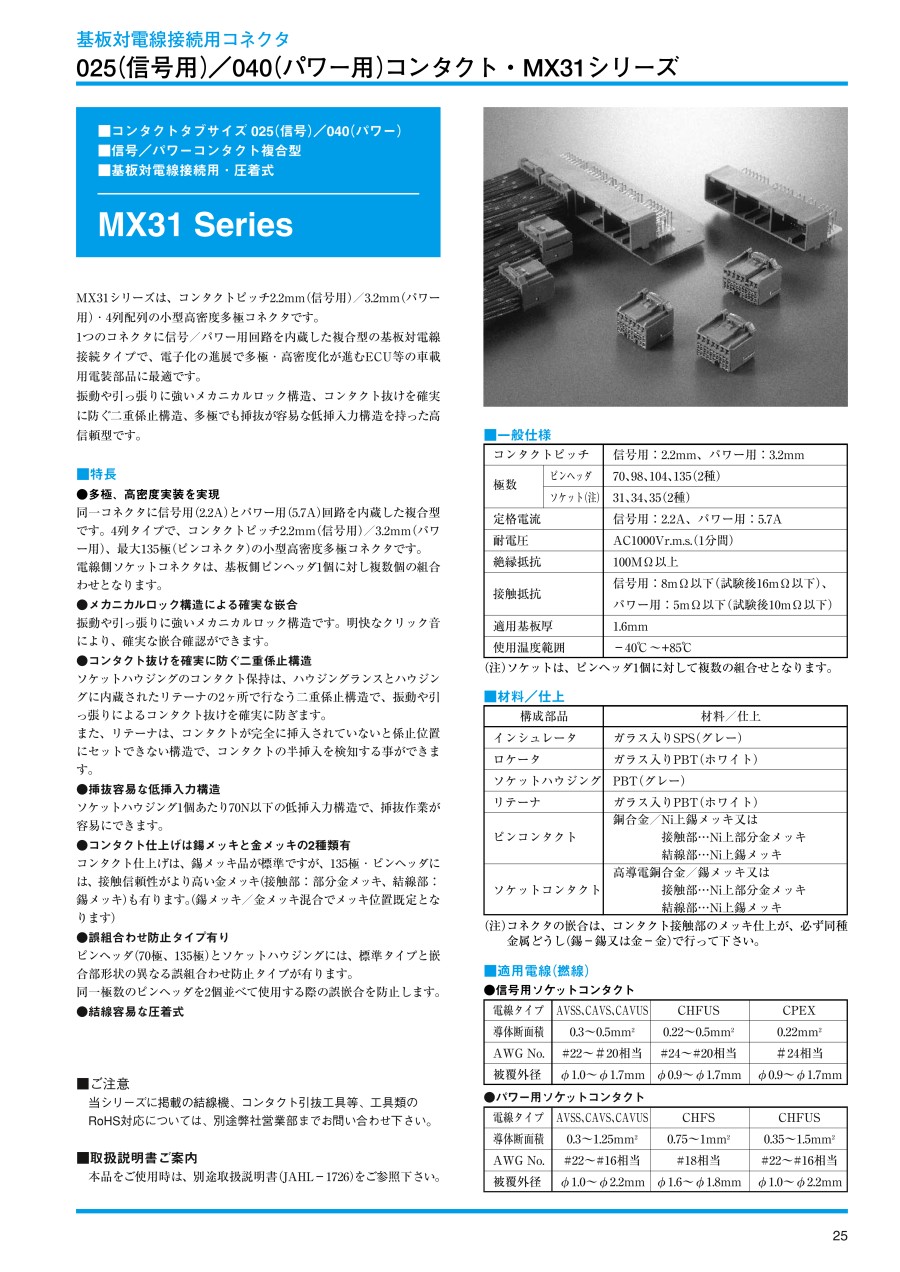

基板対電線接続用コネクタ MX31シリーズ（025信号用／040パワー用）コンタクト

電子制御の増加に伴うコネクタ極数増加、小型軽量化の要求に対応すべく非防水高密度タイプのコネクタです。
コンタクトタブサイズ025（信号）／040（パワー）。
信号／パワーコンタクト複合型。
基板対電線接続用・圧着式。

【特長】
［多極、高密度実装を実現］
・同一コネクタに信号用（2.2A）とパワー用（5.7A）回路を内蔵した複合型です。4列タイプで、コンタクトピッチ2.2mm（信号用）／3.2mm（パワー用）、最大135極（ピンコネクタ）の小型高密度多極コネクタです。電線側ソケットコネクタは、基板側ピンヘッダ1個に対し複数個の組合わせとなります。
［メカニカルロック構造による確実な嵌合］
・振動や引っ張りに強いメカニカルロック構造です。明快なクリック音により、確実な嵌合確認ができます。
［コンタクト抜けを確実に防ぐ二重係止構造］
・ソケットハウジングのコンタクト保持は、ハウジングランスとハウジングに内蔵されたリテーナの2ヶ所で行なう二重係止構造で、振動や引っ張りによるコンタクト抜けを確実に防ぎます。
・リテーナは、コンタクトが完全に挿入されていないと係止位置にセットできない構造で、コンタクトの半挿入を検知する事ができます。
［挿抜容易な低挿入力構造］
・ソケットハウジング1個あたり70N以下の低挿入構造で、挿抜作業が容易にできます。
［コンタクト仕上げは錫メッキと金メッキの2種類有］
・コンタクト仕上げは、錫メッキ品が標準ですが、135極ピンヘッダには、接触信頼製がより高い金メッキも有ります。
［誤合わせ防止タイプ有り］
・ピンヘッダ（70極、135極）とソケットハウジングには、標準タイプと嵌合部形状の異なる誤組合わせ防止タイプが有ります。同一極致のピンヘッダを2個並べて使用する際の誤嵌合を防止します。
・結線容易な着圧式。
