LYシリーズ プリント基板用コネクタ
- 通常単価(税別)
- 21円～627円特別価格
- 税込単価
- 23円～690円特別価格
プリント基板用コネクタです。【特長】・コネクタの倒れ込みやこじりに強いボックス型ピンヘッダとケｰブル用...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
LYシリーズの特長
製品仕様
| 極数 | 4～44（2極毎） |
|---|---|
| コンタクトピッチ | 2.0mmグリッド |
| 定格電流 | 3A |
| 定格電圧 | AC250V、DC250V |
| 耐電圧 | AC1000Vr.m.s.(1分間) |
| 絶縁抵抗 | 1000MΩ以上 |
| 接触抵抗 | 10mΩ以下 |
| 使用温度 | -40℃～+85℃ |
| 適用基板厚 | 1.6mm |
| 適用電線 | AWG#30～#22相当の撚線 |
材料/仕上
| 構成部品 | 材料/仕上 |
|---|---|
| インシュレータ | ガラス入り6-6ナイロン(UL94V-0、茶) |
| ピンコンタクト | 銅合金: 記号1... 接触部/ニッケル上金メッキ0.1μm以上 結線部/ニッケル上錫又は錫合金メッキ 記号5...ニッケル上錫又は錫合金メッキ |
| ソケットコンタクト | リン青銅: 記号A1... 接触部/ニッケル上金メッキ0.1μm以上 結線部/ニッケル上金フラッシュ 記号5...錫メッキ |

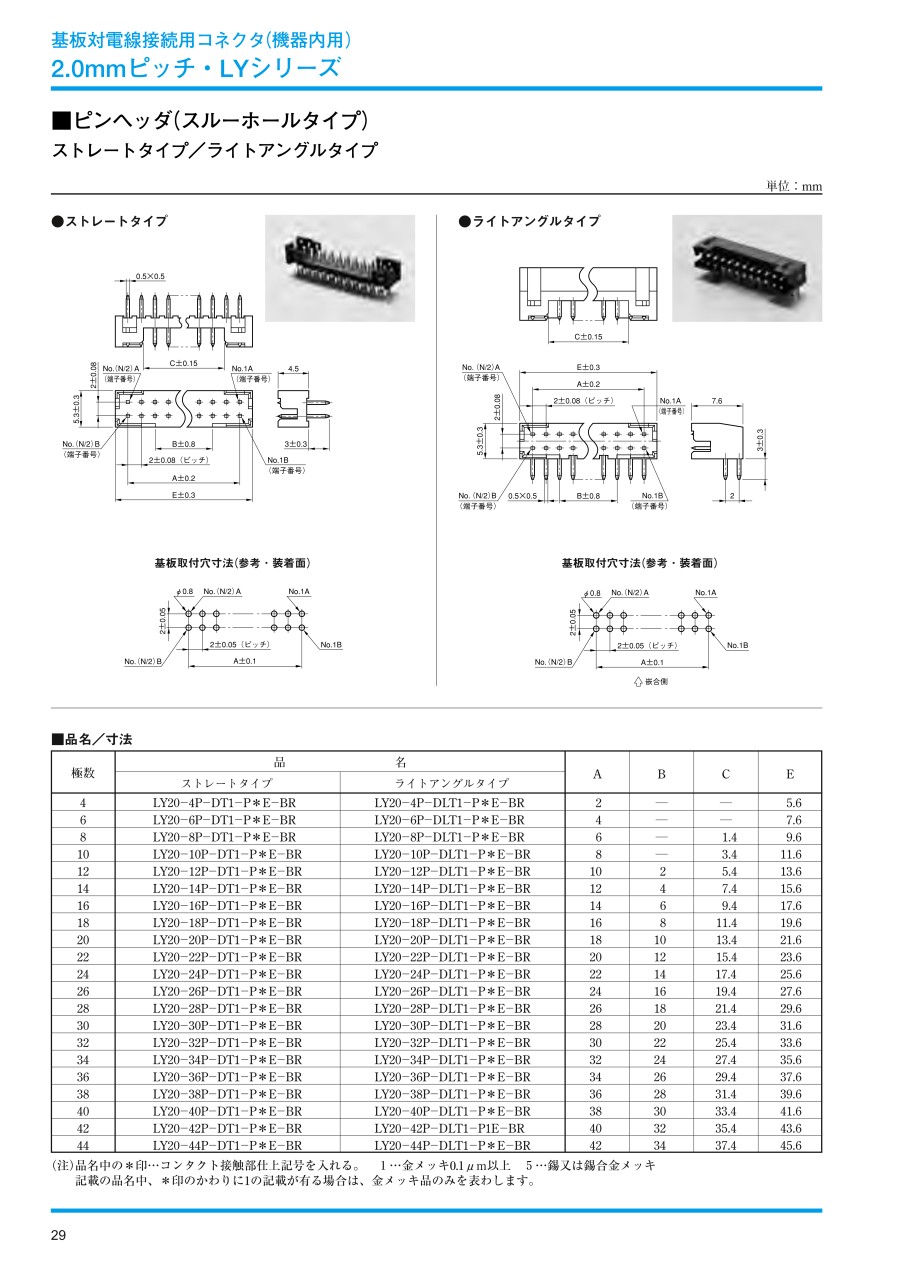

ピンヘッダ(スルーホールタイプ) ストレートタイプ
ストレートタイプ寸法図
基板取付穴寸法(参考・装着面)
ピンヘッダ(スルーホールタイプ) ライトアングルタイプ
ライトアングルタイプ寸法図
基板取付穴寸法(参考・装着面)
| 極数 | 品名 | A | B | C | E | |
|---|---|---|---|---|---|---|
| ストレートタイプ | ライトアングルタイプ | |||||
| 4 | LY20-4P-DT1-P*E-BR | LY20-4P-DLT1-P*E-BR | 2 | - | - | 5.6 |
| 6 | LY20-6P-DT1-P*E-BR | LY20-6P-DLT1-P*E-BR | 4 | - | - | 7.6 |
| 8 | LY20-8P-DT1-P*E-BR | LY20-8P-DLT1-P*E-BR | 6 | - | 1.4 | 9.6 |
| 10 | LY20-10P-DT1-P*E-BR | LY20-10P-DLT1-P*E-BR | 8 | - | 3.4 | 11.6 |
| 12 | LY20-12P-DT1-P*E-BR | LY20-12P-DLT1-P*E-BR | 10 | 2 | 5.4 | 13.6 |
| 14 | LY20-14P-DT1-P*E-BR | LY20-14P-DLT1-P*E-BR | 12 | 4 | 7.4 | 15.6 |
| 16 | LY20-16P-DT1-P*E-BR | LY20-16P-DLT1-P*E-BR | 14 | 6 | 9.4 | 17.6 |
| 18 | LY20-18P-DT1-P*E-BR | LY20-18P-DLT1-P*E-BR | 16 | 8 | 11.4 | 19.6 |
| 20 | LY20-20P-DT1-P*E-BR | LY20-20P-DLT1-P*E-BR | 18 | 10 | 13.4 | 21.6 |
| 22 | LY20-22P-DT1-P*E-BR | LY20-22P-DLT1-P*E-BR | 20 | 12 | 15.4 | 23.6 |
| 24 | LY20-24P-DT1-P*E-BR | LY20-24P-DLT1-P*E-BR | 22 | 14 | 17.4 | 25.6 |
| 26 | LY20-26P-DT1-P*E-BR | LY20-26P-DLT1-P*E-BR | 24 | 16 | 19.4 | 27.6 |
| 28 | LY20-28P-DT1-P*E-BR | LY20-28P-DLT1-P*E-BR | 26 | 18 | 21.4 | 29.6 |
| 30 | LY20-30P-DT1-P*E-BR | LY20-30P-DLT1-P*E-BR | 28 | 20 | 23.4 | 31.6 |
| 32 | LY20-32P-DT1-P*E-BR | LY20-32P-DLT1-P*E-BR | 30 | 22 | 25.4 | 33.6 |
| 34 | LY20-34P-DT1-P*E-BR | LY20-34P-DLT1-P*E-BR | 32 | 24 | 27.4 | 35.6 |
| 36 | LY20-36P-DT1-P*E-BR | LY20-36P-DLT1-P*E-BR | 34 | 26 | 29.4 | 37.6 |
| 38 | LY20-38P-DT1-P*E-BR | LY20-38P-DLT1-P*E-BR | 36 | 28 | 31.4 | 39.6 |
| 40 | LY20-40P-DT1-P*E-BR | LY20-40P-DlT1-P*E-BR | 38 | 30 | 33.4 | 41.6 |
| 42 | LY20-42P-DT1-P*E-BR | LY20-42P-DLT1-P1E-BR | 40 | 32 | 35.4 | 43.6 |
| 44 | LY20-44P-DT1-P*E-BR | LY20-44P-DLT1-P*E-BR | 42 | 34 | 37.4 | 45.6 |
(注)品名中の＊印はコンタクト接触部仕上記号を入れる。1：金メッキ0.1μm以上、5：錫または錫合金メッキ。
記載の品名中、＊印のかわりに1の記載が有る場合は、金メッキ品のみを表します。
ソケットハウジング
ソケットハウジング寸法図
| 極数 | 品名 | A | E | F | G |
|---|---|---|---|---|---|
| 4 | LY10-DC4BR | 2 | 5.6 | - | 4.5 |
| 6 | LY10-DC6BR | 4 | 7.6 | - | 6.5 |
| 8 | LY10-DC8BR | 6 | 9.6 | 1 | 8.5 |
| 10 | LY10-DC10BR | 8 | 11.6 | 3 | 10.5 |
| 12 | LY10-DC12BR | 10 | 13.6 | 5 | 12.5 |
| 14 | LY10-DC14BR | 12 | 15.6 | 7 | 14.5 |
| 16 | LY10-DC16BR | 14 | 17.6 | 9 | 16.5 |
| 18 | LY10-DC18BR | 16 | 19.6 | 11 | 18.5 |
| 20 | LY10-DC20BR | 18 | 21.6 | 13 | 20.5 |
| 22 | LY10-DC22BR | 20 | 23.6 | 15 | 22.5 |
| 24 | LY10-DC24BR | 22 | 25.6 | 17 | 24.5 |
| 26 | LY10-DC26BR | 24 | 27.6 | 19 | 26.5 |
| 28 | LY10-DC28BR | 26 | 29.6 | 21 | 28.5 |
| 30 | LY10-DC30BR | 28 | 31.6 | 23 | 30.5 |
| 32 | LY10-DC32BR | 30 | 33.6 | 25 | 32.5 |
| 34 | LY10-DC34BR | 32 | 35.6 | 27 | 34.5 |
| 36 | LY10-DC36BR | 34 | 37.6 | 29 | 36.5 |
| 38 | LY10-DC38BR | 36 | 39.6 | 31 | 38.5 |
| 40 | LY10-DC40BR | 38 | 41.6 | 33 | 40.5 |
| 42 | LY10-DC42BR | 40 | 43.6 | 35 | 42.5 |
| 44 | LY10-DC44BR | 42 | 45.6 | 37 | 44.5 |
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
38円 ( 42円 ) | 在庫品1日目当日出荷可能 |
21円 ( 23円 ) | 在庫品1日目当日出荷可能 |
22円19円 ( 21円 ) | 在庫品1日目当日出荷可能 |
29円 ( 32円 ) | 在庫品1日目当日出荷可能 |
28円 ( 31円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 在庫品1日目当日出荷可能 |
41円 ( 45円 ) | 在庫品1日目当日出荷可能 |
25円 ( 28円 ) | 在庫品1日目当日出荷可能 |
36円 ( 40円 ) | 在庫品1日目当日出荷可能 |
25円 ( 28円 ) | 在庫品1日目当日出荷可能 |
28円 ( 31円 ) | 在庫品1日目当日出荷可能 |
29円 ( 32円 ) | 在庫品1日目当日出荷可能 |
28円 ( 31円 ) | 在庫品1日目当日出荷可能 |
23円 ( 25円 ) | 在庫品1日目当日出荷可能 |
23円 ( 25円 ) | 在庫品1日目当日出荷可能 |
30円 ( 33円 ) | 在庫品1日目当日出荷可能 |
34円 ( 37円 ) | 在庫品1日目当日出荷可能 |
32円 ( 35円 ) | 在庫品1日目当日出荷可能 |
209円41円 ( 45円 ) | 在庫品1日目当日出荷可能 |
188円 ( 207円 ) | 在庫品1日目当日出荷可能 |
194円38円 ( 42円 ) | 在庫品1日目当日出荷可能 |
101円 ( 111円 ) | 在庫品1日目当日出荷可能 |
124円24円 ( 26円 ) | 在庫品1日目当日出荷可能 |
95円 ( 105円 ) | 在庫品1日目当日出荷可能 |
98円 ( 108円 ) | 在庫品1日目当日出荷可能 |
262円183円 ( 201円 ) | 在庫品1日目当日出荷可能 |
165円33円 ( 36円 ) | 在庫品1日目当日出荷可能 |
95円 ( 105円 ) | 在庫品1日目当日出荷可能 |
169円 ( 186円 ) | 在庫品1日目当日出荷可能 |
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
132円 ( 145円 ) | 在庫品1日目当日出荷可能 |
120円 ( 132円 ) | 在庫品1日目当日出荷可能 |
177円53円 ( 58円 ) | 在庫品1日目当日出荷可能 |
213円 ( 234円 ) | 在庫品1日目当日出荷可能 |
122円 ( 134円 ) | 在庫品1日目当日出荷可能 |
194円106円 ( 117円 ) | 在庫品1日目当日出荷可能 |
147円 ( 162円 ) | 在庫品1日目当日出荷可能 |
148円 ( 163円 ) | 在庫品1日目当日出荷可能 |
119円 ( 131円 ) | 在庫品1日目当日出荷可能 |
195円 ( 215円 ) | 在庫品1日目当日出荷可能 |
241円 ( 265円 ) | 在庫品1日目当日出荷可能 |
224円 ( 246円 ) | 在庫品1日目当日出荷可能 |
294円 ( 323円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
175円 ( 193円 ) | 在庫品1日目当日出荷可能 |
171円 ( 188円 ) | 在庫品1日目当日出荷可能 |
242円 ( 266円 ) | 在庫品1日目当日出荷可能 |
344円 ( 378円 ) | 在庫品1日目当日出荷可能 |
196円 ( 216円 ) | 在庫品1日目当日出荷可能 |
213円 ( 234円 ) | 在庫品1日目当日出荷可能 |
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
269円 ( 296円 ) | 在庫品1日目当日出荷可能 |
208円41円 ( 45円 ) | 在庫品1日目当日出荷可能 |
355円 ( 391円 ) | 在庫品1日目当日出荷可能 |
287円 ( 316円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
181円 ( 199円 ) | 在庫品1日目当日出荷可能 |
271円 ( 298円 ) | 在庫品1日目当日出荷可能 |
320円208円 ( 229円 ) | 在庫品1日目当日出荷可能 |
283円 ( 311円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
プリント基板用コネクタです。
【特長】
・コネクタの倒れ込みやこじりに強いボックス型ピンヘッダとケｰブル用ソケットハウジング（圧着式ソケットコンタクト装着）の組合わせで、基板対ケーブル接続用としてご使用頂ける高信頼型プリント基板用コネクタです
・基板取付け用ピンヘッダは、ストレートスルーホールとライトアングルスルーホールタイプの2種類が有ります
・インシュレータへのポスト（ピンコンタクト）圧入部の独特の工夫により、半田付け時のフラックス上りを防止します
・ピンヘッダとソケットハウジングは、嵌合時の誤挿入を完全に防ぐ為、幅・長手の両方向に極性を持たせて有ります
・ピンヘッダ両サイドの溝と相手ソケットハウジングの突起を嵌合させるロック機構を持ち、振動や引っ張りに強い構造です
・インシュレータは、難燃性のUL規格材を使用しております
・バネ特性を生かした2点接触構造の高信頼型で、結線容易な圧着式です
・ソケットハウジングにソケットコンタクトを正確に装着できる誤挿入防止構造と、インシュレータランスによるコンタクト保持方式を採用しています
・コンタクトは、金メッキ品と錫メッキ品が有ります
【用途】
・電産機器、事務機、通信機器、計測機器、AV機器等に使用します
