ピンヘッダとソケットハウジング（圧着式）で構成する基板対電線接続用ツーピースタ...
詳細情報を確認する- 使用電流 (A)
- 3
- 使用電圧 (V)
- AC/DC500
- タイプ
- 基板対ケーブル
- インシュレータ材料
- 66ナイロン
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
プリント基盤用コネクタ IL-Gシリーズの仕様

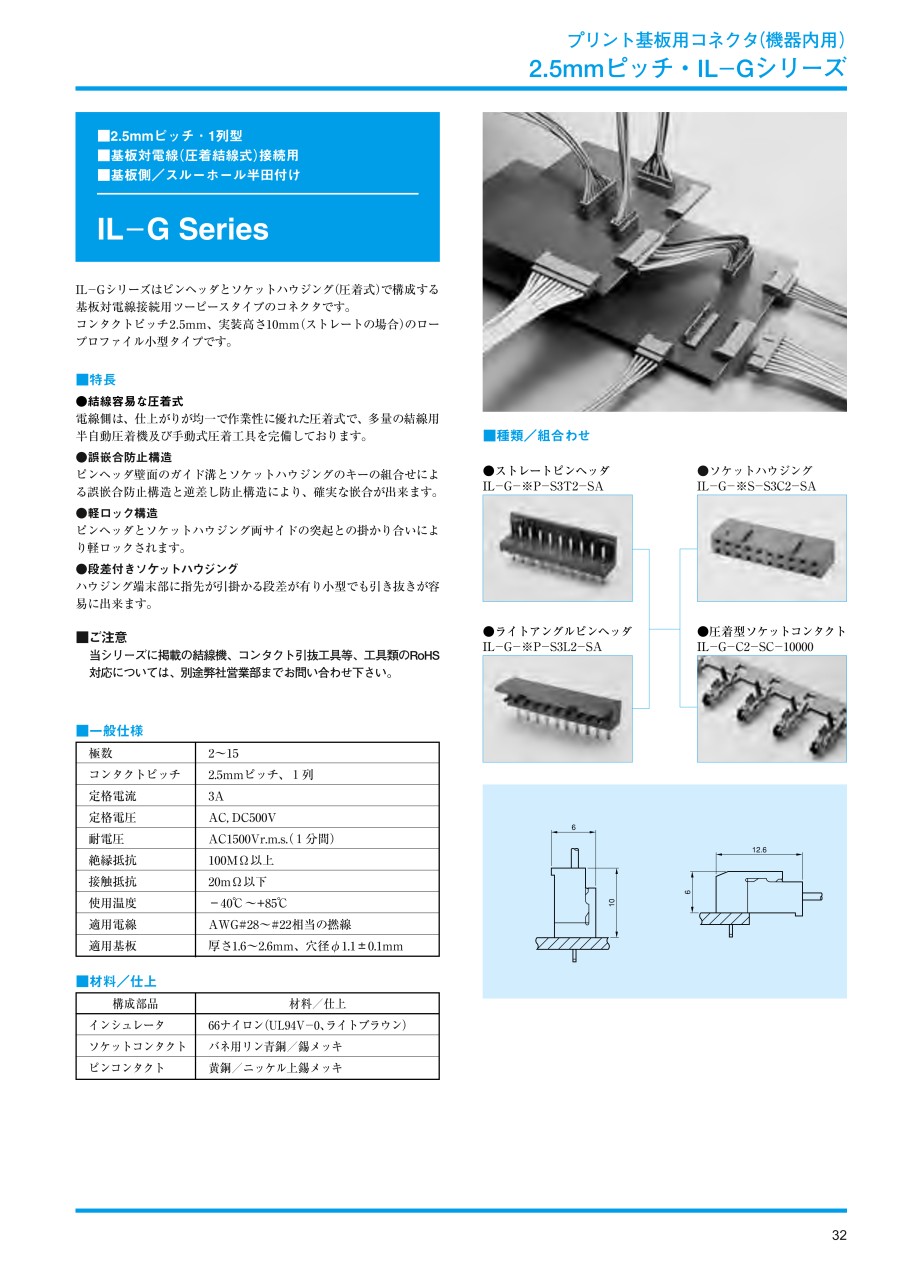

プリント基盤用コネクタ IL-Gシリーズの外観
プリント基盤用コネクタ IL-Gシリーズの外形図
IL-Gシリーズはピンヘッダとソケットハウジング（圧着式）で構成する基盤対電線接続用ツーピースタイプのコネクタ。
コンタクトピッチ2.5mm、実装高さ10mm（ストレートの場合）のロープロファイル小型タイプ。
| 極数 | 2～15 |
|---|---|
| コンタクトピッチ | 2.5mmピッチ、1列 |
| 定格電流 | 3A |
| 定格電圧 | AC,DC500V |
| 耐電圧 | AC1500Vr.m.s(1分間) |
| 絶縁抵抗 | 100MΩ以上 |
| 接触抵抗 | 20mΩ以下 |
| 使用温度 | -40℃～+85℃ |
| 適用電線 | AWG#28～#22相当の撚線 |
| 適用基板 | 厚さ1.6～2.6mm、穴径φ1.1±0.1mm |
| 構成部品 | 材料/仕上 |
|---|---|
| インシュレータ | 66ナイロン(UL94V-0、ライトブラウン) |
| ソケットコンタクト | バネ用リン青銅/錫メッキ |
| ピンコンタクト | 黄銅/ニッケル錫メッキ |
プリント基盤用コネクタ IL-Gシリーズの特長
結線容易な圧着式
電線側は、仕上がりが均一で作業性に優れた圧着式で、多量の結線用半自動圧着機及び手動式圧着工具を完備。
誤嵌合防止構造
ピンヘッダ壁面のガイド溝とソケットハウジングのキーの組み合わせによる誤嵌合防止構造と逆差し防止構造により、確実な嵌合ができる。
軽ロック構造
ピンヘッダとソケットハウジング両サイドの突起との掛かり合いにより軽ロックされる。
段差付きソケットハウジング
ハウジング端末部に指先が引掛かる段差があり小型でも引き抜きが容易にできる。
