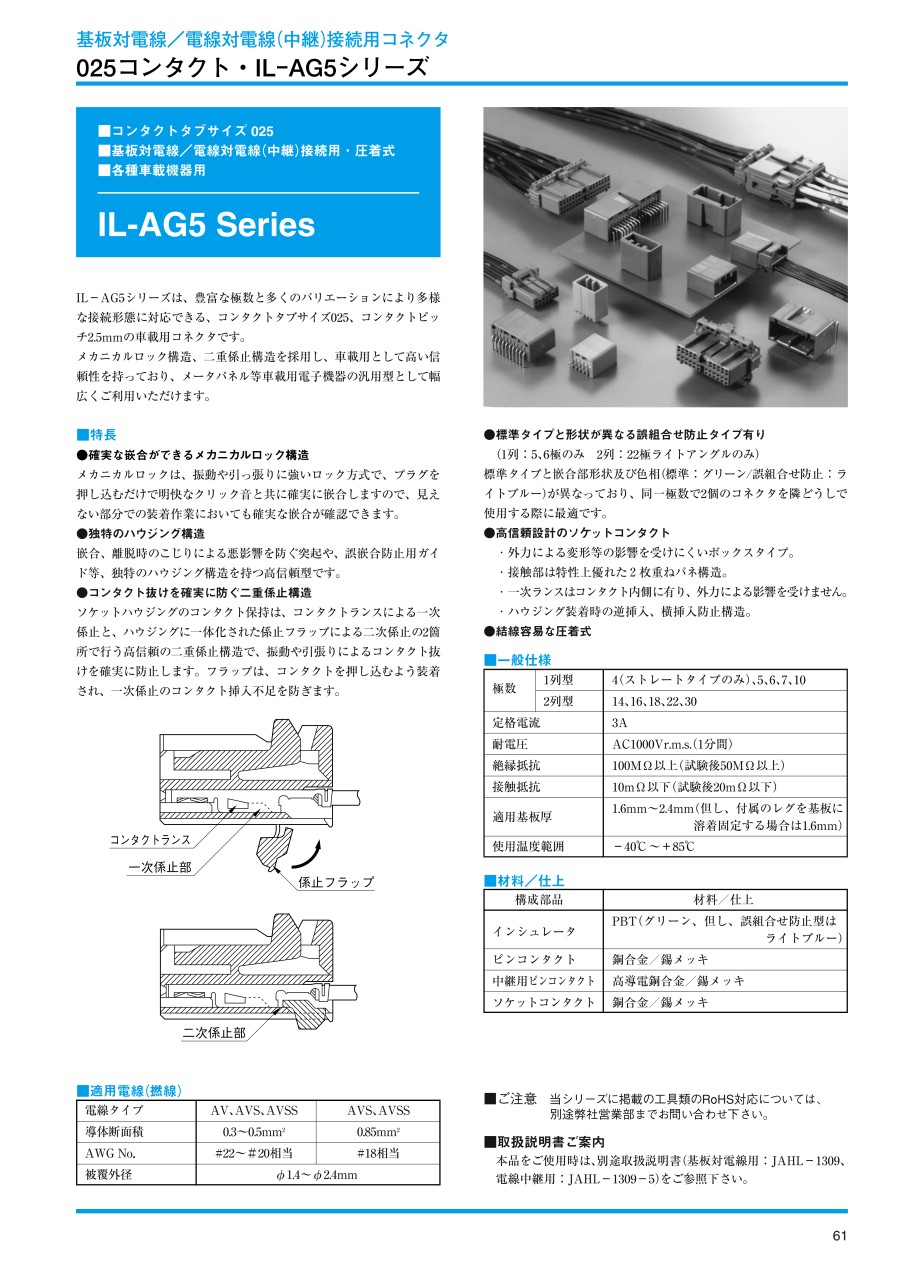

基板対電線／電線対電線（中継）接続用コネクタ IL-AG5 シリーズ（025コンタクト）

コンタクトタブサイズ025。
基板対電線/電線対電線（中継）接続用・圧着式。
各種車載機器用。
【特長】
・確実な篏合ができるメカニカルロック構造。
・メカニカルロックは、振動や引っ張りに強いロック方式で、プラグを押し込むだけで明快なクリック音と共に嵌合しますので、見えない部分での装着作業においても確実な嵌合が確認できます。
・独特のハウジング構造。
・嵌合、離脱時のこじりによる悪影響を防ぐ突起や誤嵌合防止用ガイド等、独特のハウジング構造を持つ高信頼型です。
・コンタクト抜けを確実に防ぐ二重係止構造。
・ソケットハウジングのコンタクト保持は、コンタクトランスによる一次係止と、ハウジングに一体化された係止フラップによる二次係止の2箇所で行う高信頼の二重係止構造で、振動や引張りによるコンタクト抜けを確実に防止します。
・フラップは、コンタクトを押し込むよう装着され、一時係止のコンタクト挿入不足を防ぎます。
・標準タイプと形状が異なる誤組合せ防止タイプ有り。
・標準タイプと嵌合部形状及び色相（標準：グリーン/誤組合せ防止：ライトブルー）が異なっており、同一極数で2個のコネクタを隣どうしで使用する際に最適です。
・高信頼設計のソケットコンタクト。
・外力による変形等の影響を受けにくいボックスタイプ。
・接触部は特性上優れた2枚重ねばね構造。
・一次ランスはコンタクト内側に有り、外力による影響を受けません。
・ハウジング装着時の逆挿入、横挿入防止構造。
・結線容易な圧着式。
