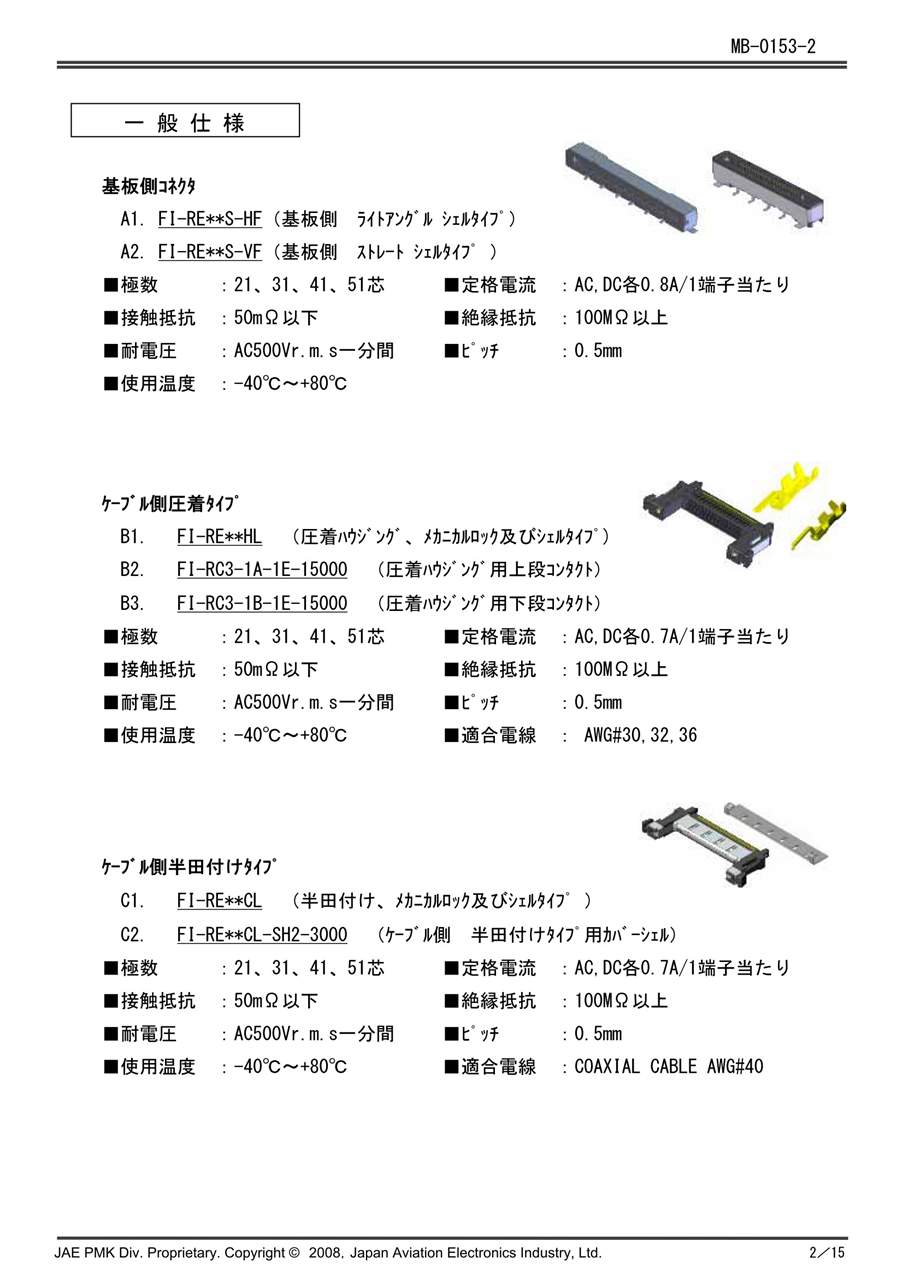

FI-Rシリーズ 内部シリアル伝送用コネクタ

端子0.5mmピッチ デジタル機器内部伝送用コネクタです。

【特長】
・端子ピッチ0.5mm。
・コネクタ高さ3.8mm。
・21、31、41、51芯に対応したコンパクト設計。
・プラグ側の大きな嵌合ガイドで、嵌合性良好。
・基板側には、嵌合側へも半田付け固定部があり、基板保持強度良好。
・差動特性インピーダンス100Ωにマッチング。
・また、シェル及びホールドダウンの構造を工夫し、グランドを強化。
・基板側ライトアングルタイプまたはストレートタイプ、自由に選択でき、基板パターン共用可。
・未嵌合防止及び嵌合抜け防止の為のメカニカルロックタイプ。
・ケーブル側は、圧着ディスクリート、半田付け細線同軸、FFCタイプ等用途に合わせて選択可。
・液晶TV用LCDインターフェイスにおいて、VESAスタンダードコネクタに採用されております。
