Dsubコネクタ ソケットコネクタ Dsubシリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 205円～19,555円特別価格
- 税込単価
- 226円～21,511円特別価格
小型・高信頼角型Dsubコネクタ多様接続に対応【特長】●圧着、スナップインコン...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
未確定：候補が389型番あります。
商品仕様
規格表
型式例
※１．半田型、シェルサイズ：E、コンタクト芯数：9、コンタクト区分：ソケット、シェルメッキ：ニッケルメッキ
※２．圧着型、シェルサイズ：B、コネクタタイプ：インシュレータUL規格材（UL94V-0）、コンタクト芯数：25、コンタクト区分：ピン、シェルメッキ：ニッケルメッキ
| シリーズ名 | シェルサイズ | コネクタタイプ | ― | コンタクト芯数 | コンタクト区分 | シェルメッキ | ― | コンタクト別売 | 特殊記号 | |
| D | E | ― | 9 | S | F | ― | N | ※１ | ||
| D | B | U | ― | 25 | P | F | ― | F0 | ※２ |
※２．圧着型、シェルサイズ：B、コネクタタイプ：インシュレータUL規格材（UL94V-0）、コンタクト芯数：25、コンタクト区分：ピン、シェルメッキ：ニッケルメッキ

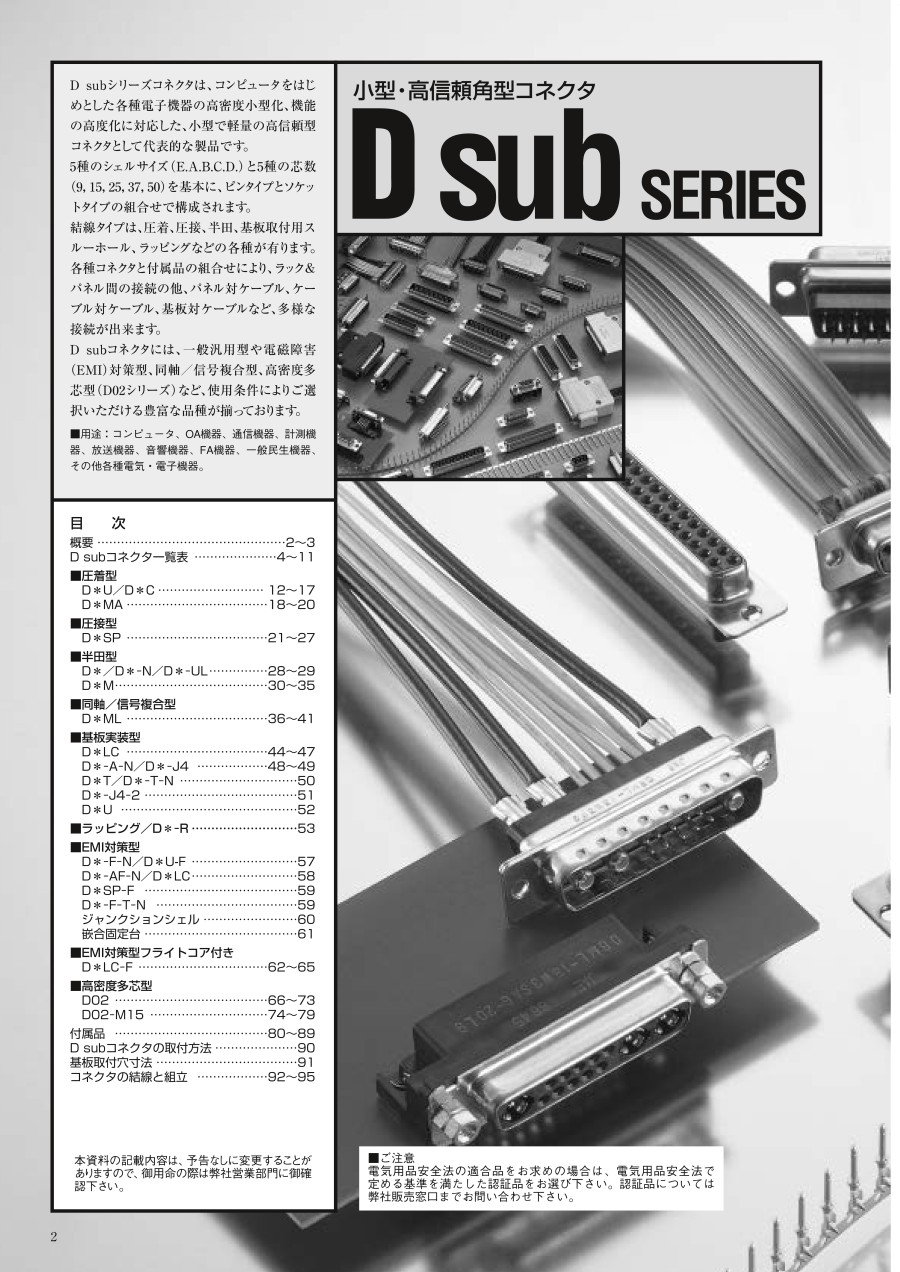

Dsub シリーズ
小型・角型コネクタ
- 多様な接続に対応。Dsubシリーズは、圧着、圧接、はんだ付け結線型および基板実装用等、多品種が有り、各タイプのコネクタはそれぞれ嵌合上の互換性を有し、各々の組合せで、多様な接続が可能。
- 誤嵌合防止機構。シェルは堅固な鋼製で、結合部形状は極性を持つ台形で、誤って逆向きに結合されるのを完全に防止。
- 5種類のシェルサイズ外観はコンパクトな矩形で、シェルサイズが5種類あり、9、15、25、37、50極の基本極数の他に、同軸等の特殊コンタクトが入る特殊配列あり。
- ピンタイプとソケットタイプの組合せ。
- 豊富なアクセサリーケーブルクランプ、嵌合固定部品等、豊富なアクセサリーも共通して使用可能。
Dsub シリーズ
製品仕様
| 極数 | 9, 15, 25, 37, 50 |
| 定格電流 | 1, 3, 5 A |
| 耐電圧 | AC 600, 1000, 1250 Vr.m.s. (1分間) |
| 絶縁抵抗 | 1000, 5000 MΩ以上 |
| 接触抵抗 | 2.7, 4, 4.5, 6, 10, 13, 15, 20 mΩ以下 |
| 使用温度範囲 | -65 ℃ to +125 ℃, -55 ℃ to +105 ℃, -55 ℃ to + 125 ℃ |
| 適用電線 | はんだ: AWG #20 より細い撚線 圧着: AWG #30 to #18 (撚線) 圧接: 1.27 または 1.38 mm ピッチFRC |
適合例）DEMAF-9P-F0R：適合フード DE-C8-J9-F1-1R（または、DE-C8-J9-F5-1R）
[ ! ] 取り付けねじの単品販売はございません。
■コンタクトピン違いについて
[ ! ] プレスコンタクトとマシンコンタクトは混在していても、芯数同じであれば嵌合可能です。
| プレスコンタクト：1枚の銅板を打ち抜いて加工したものです。 | マシンコンタクト：銅の棒を削り出して作ったものです。 | |||
| 量産に適しており、マシンコンタクトに 比べてローコストでの生産が可能です。 |  | 強度に優れていて、こじりやくり返しの 抜き挿しに対応することができます。 |  | |
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
594円 ( 653円 ) | 在庫品1日目当日出荷可能 |
1,675円 ( 1,843円 ) | 在庫品1日目当日出荷可能 |
929円 ( 1,022円 ) | 在庫品1日目当日出荷可能 |
1,927円1,348円 ( 1,483円 ) | 在庫品1日目当日出荷可能 |
1,385円 ( 1,524円 ) | 在庫品1日目当日出荷可能 |
4,225円 ( 4,648円 ) | 在庫品1日目当日出荷可能 |
3,813円 ( 4,194円 ) | 在庫品1日目当日出荷可能 |
1,365円 ( 1,502円 ) | 在庫品1日目当日出荷可能 |
1,777円 ( 1,955円 ) | 在庫品1日目当日出荷可能 |
1,499円974円 ( 1,071円 ) | 在庫品1日目当日出荷可能 |
411円 ( 452円 ) | 在庫品1日目当日出荷可能 |
2,627円 ( 2,890円 ) | 在庫品1日目当日出荷可能 |
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
881円 ( 969円 ) | 在庫品1日目当日出荷可能 |
829円663円 ( 729円 ) | 在庫品1日目当日出荷可能 |
3,603円 ( 3,963円 ) | 在庫品1日目当日出荷可能 |
1,281円 ( 1,409円 ) | 在庫品1日目当日出荷可能 |
977円 ( 1,075円 ) | 在庫品1日目当日出荷可能 |
1,924円1,154円 ( 1,269円 ) | 在庫品1日目当日出荷可能 |
2,920円 ( 3,212円 ) | 在庫品1日目当日出荷可能 |
5,271円 ( 5,798円 ) | 在庫品1日目当日出荷可能 |
1,402円 ( 1,542円 ) | 在庫品1日目当日出荷可能 |
942円 ( 1,036円 ) | 在庫品1日目当日出荷可能 |
457円 ( 503円 ) | 在庫品1日目当日出荷可能 |
4,046円1,011円 ( 1,112円 ) | 在庫品1日目当日出荷可能 |
1,007円805円 ( 886円 ) | 在庫品1日目当日出荷可能 |
1,138円 ( 1,252円 ) | 在庫品1日目当日出荷可能 |
1,412円 ( 1,553円 ) | 在庫品1日目当日出荷可能 |
1,055円 ( 1,161円 ) | 在庫品1日目当日出荷可能 |
2,274円795円 ( 875円 ) | 在庫品1日目当日出荷可能 |
1,594円 ( 1,753円 ) | 在庫品1日目当日出荷可能 |
3,428円1,199円 ( 1,319円 ) | 在庫品1日目当日出荷可能 |
432円 ( 475円 ) | 在庫品1日目当日出荷可能 |
989円 ( 1,088円 ) | 在庫品1日目当日出荷可能 |
662円 ( 728円 ) | 在庫品1日目当日出荷可能 |
893円669円 ( 736円 ) | 在庫品1日目当日出荷可能 |
621円496円 ( 546円 ) | 在庫品1日目当日出荷可能 |
621円155円 ( 171円 ) | 在庫品1日目当日出荷可能 |
615円 ( 677円 ) | 在庫品1日目当日出荷可能 |
893円 ( 982円 ) | 在庫品1日目当日出荷可能 |
637円 ( 701円 ) | 在庫品1日目当日出荷可能 |
1,339円 ( 1,473円 ) | 在庫品1日目当日出荷可能 |
662円 ( 728円 ) | 在庫品1日目当日出荷可能 |
843円 ( 927円 ) | 在庫品1日目当日出荷可能 |
662円 ( 728円 ) | 在庫品1日目当日出荷可能 |
615円 ( 677円 ) | 在庫品1日目当日出荷可能 |
563円 ( 619円 ) | 在庫品1日目当日出荷可能 |
621円 ( 683円 ) | 在庫品1日目当日出荷可能 |
882円 ( 970円 ) | 在庫品1日目当日出荷可能 |
989円 ( 1,088円 ) | 在庫品1日目当日出荷可能 |
615円 ( 677円 ) | 在庫品1日目当日出荷可能 |
444円 ( 488円 ) | 在庫品1日目当日出荷可能 |
424円 ( 466円 ) | 在庫品1日目当日出荷可能 |
843円210円 ( 231円 ) | 在庫品1日目当日出荷可能 |
869円 ( 956円 ) | 在庫品1日目当日出荷可能 |
621円217円 ( 239円 ) | 在庫品1日目当日出荷可能 |
615円 ( 677円 ) | 在庫品1日目当日出荷可能 |
893円 ( 982円 ) | 在庫品1日目当日出荷可能 |
621円 ( 683円 ) | 在庫品1日目当日出荷可能 |
2,954円738円 ( 812円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
小型・高信頼角型Dsubコネクタ
多様接続に対応
【特長】
●圧着、スナップインコンタクト操作の簡単な圧着工具を用いた結線作業ですから、作業能率が一段とアップし、結線工数を大幅に削減します。また結線形状の個人差もなく仕上りを均一にできます。コンタクトは、結線後コネクタの後面よりインシュレータに挿入します。
●経済的なローコスト製品自体がローコスト品であり加えて作業工数の削減や保守の容易性等、非常に使い易いコネクタです。
●リアリリーズ・コンタクト保持、挿脱構造。結線されたコンタクトは、インシュレータの後面より挿入し、内部の保持用リーフ（インシュレータと一体）で確実に保持されます。また回路変更や万一の誤配線が発生した場合、引抜工具を使用し容易に抜くことができます。
【用途】・コンピュータ,OA・通信・産業・工作・ＦA機器
一般汎用型
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
商品担当おすすめ
Dsubコネクタ ソケットコネクタ Dsubシリーズのレビュー
IT機器に
5
5.02018/09/12
基板にはんだ付けするタイプのコネクタで、入荷後にしばらくしてからの基板はんだ付け作業でも問題なく品質は良いと思います。
5人が参考にしています。
試作機に取り付けて使用
5
5.02018/08/31
試作機に取り付けて長年使用しています。一般的なコネクタなのでどこのメーカーもあまり変わりないので、入手性のよさで日本航空...もっと読む
1人が参考にしています。
制御盤のコネクタ
4
4.02018/01/31
信号線の入出力コネクタとして使用しました。
一般的なはんだカップであり、メーカー品ですあるため、
品質には特に問題ありま...もっと読む
1人が参考にしています。
タッチパネルの接続ケーブル自作のため
5
5.02023/08/11
タッチパネルの接続ケーブル自作のため 購入したが 市販品のケーブルは 高いとコネクタ部分が邪魔で 箱に入れずらいし フー...もっと読む
0人が参考にしています。
バーイン試験用
4
4.02023/06/23
信頼性試験にて使用しています。
新型コロナ禍の為なかなか購入できませんでしたが、最近は在庫が増えたので
問題なく購入でき...もっと読む
0人が参考にしています。
