PS シリーズ 圧着式オリジナルタイプ 付属品
- 種類
- フード
- 材質
- プラスチック
- 仕様
- 直形フード
- 色
- 黒
- 商品分類
- クランプフード
- 材質詳細
- ABS樹脂
- 適用電線被覆外径 (mm)
- Φ1.2～1.4
- 備考
- 適用電線サイズがφ1.2～1.4以下の線､もしくは少ない線数の場合はテーピング等を行って留めてください｡
未確定：候補が9型番あります。
商品情報

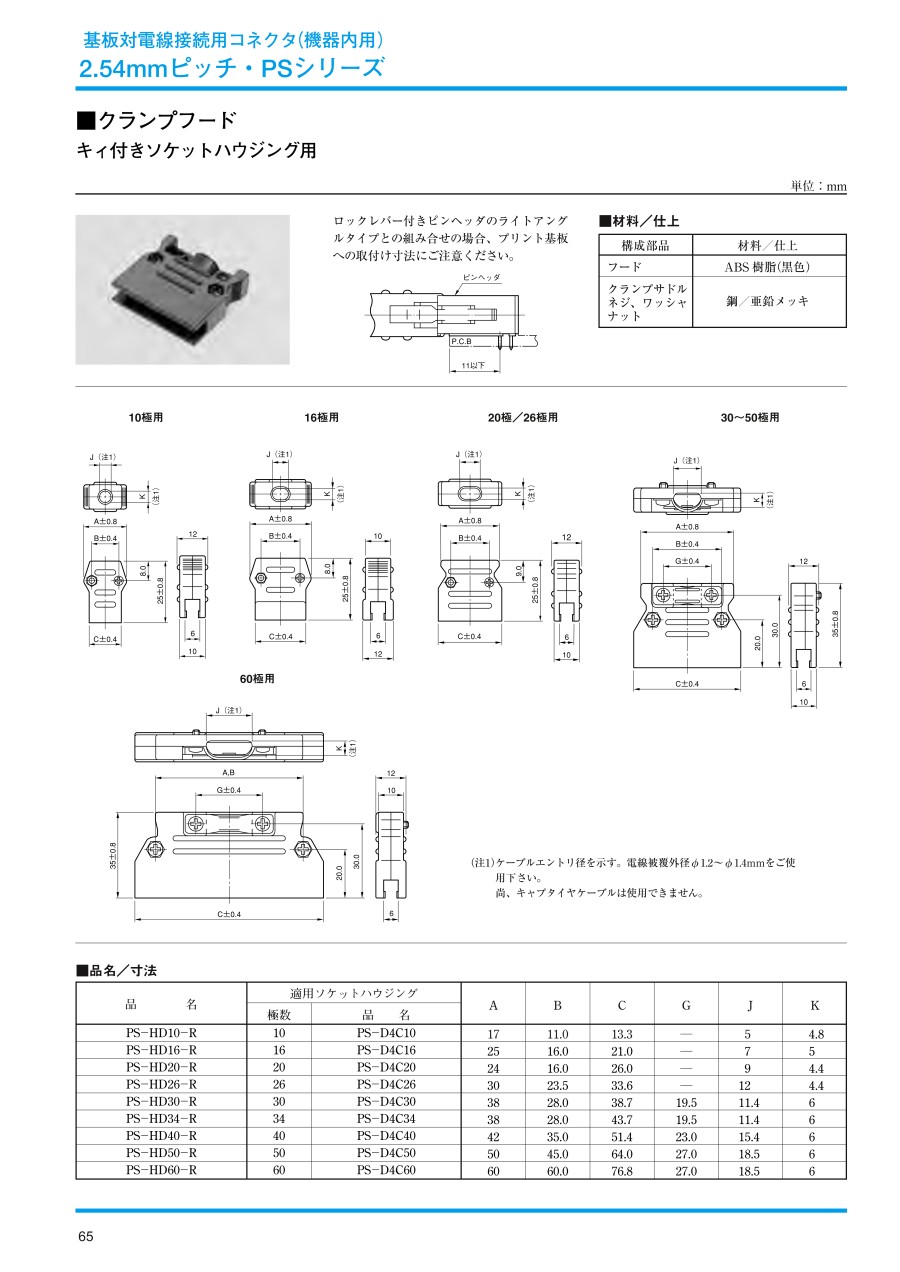

PS シリーズ 圧着式オリジナルタイプ 付属品の仕様
クランプフード
ロックレバー付きピンヘッダのライトアングルタイプとの組み合わせの場合、プリント基板への取付け寸法に注意。
| 構成部品 | 材料／仕上 |
|---|---|
| フード | ABS 樹脂（黒色） |
| クランプサドルネジ、ワッシャナット | 鋼／亜鉛メッキ |
10極用
16極用
20／26極用
30～50極用
60極用
（注1）ケーブルエントリ径を示す。電線被覆外径1.2～1.4mmをご使用ください。なお、キャプタイヤケーブルは使用できません。
| 品名 | 適用ソケットハウジング | A | B | C | G | J | K | |
|---|---|---|---|---|---|---|---|---|
| 極数 | 品名 | |||||||
| PS-HD10-R | 10 | PS-D4C10 | 17 | 11.0 | 13.3 | － | 5 | 4.8 |
| PS-HD16-R | 16 | PS-D4C16 | 25 | 16.0 | 21.0 | － | 7 | 5 |
| PS-HD20-R | 20 | PS-D4C20 | 24 | 16.0 | 26.0 | － | 9 | 4.4 |
| PS-HD26-R | 26 | PS-D4C26 | 30 | 23.5 | 33.6 | － | 12 | 4.4 |
| PS-HD30-R | 30 | PS-D4C30 | 38 | 28.0 | 38.7 | 19.5 | 11.4 | 6 |
| PS-HD34-R | 34 | PS-D4C34 | 38 | 28.0 | 43.7 | 19.5 | 11.4 | 6 |
| PS-HD40-R | 40 | PS-D4C40 | 42 | 35.0 | 51.4 | 23.0 | 15.4 | 6 |
| PS-HD50-R | 50 | PS-D4C50 | 50 | 45.0 | 64.0 | 27.0 | 18.5 | 6 |
| PS-HD60-R | 60 | PS-D4C60 | 60 | 60.0 | 76.8 | 27.0 | 18.5 | 6 |
型番リスト
