基板対電線接続用コネクタ PS シリーズ SENタイプ 付属品
- 一部SALE 2025/12/26まで
- 当日出荷可能
- 通常単価(税別)
- 41円～65円特別価格
- 税込単価
- 45円～72円特別価格
基板対電線接続用コネクタPSシリーズ SENタイプの付属品です。【特長】・圧接...
詳細情報を確認する- 種類
- その他
- 材質
- PBT樹脂
- 仕様
- プラスチックストレインリリーフ
- 色
- 黒
- 商品分類
- ストレインリリーフ
- 材質詳細
- ガラス入りPBT(本体)/ステンレス鋼(アーム)
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が9型番あります。
商品情報
PS シリーズ SENタイプ 付属品の仕様
ストレインリリーフ
- 圧接式ソケットにフラットリボンケーブルを結線した後、ケーブルを挟み込んで使用。
- 結線部を保護し、固定可能。
- 材料 本体：ガラス入りPBT（黒）、アーム：ステンレス鋼

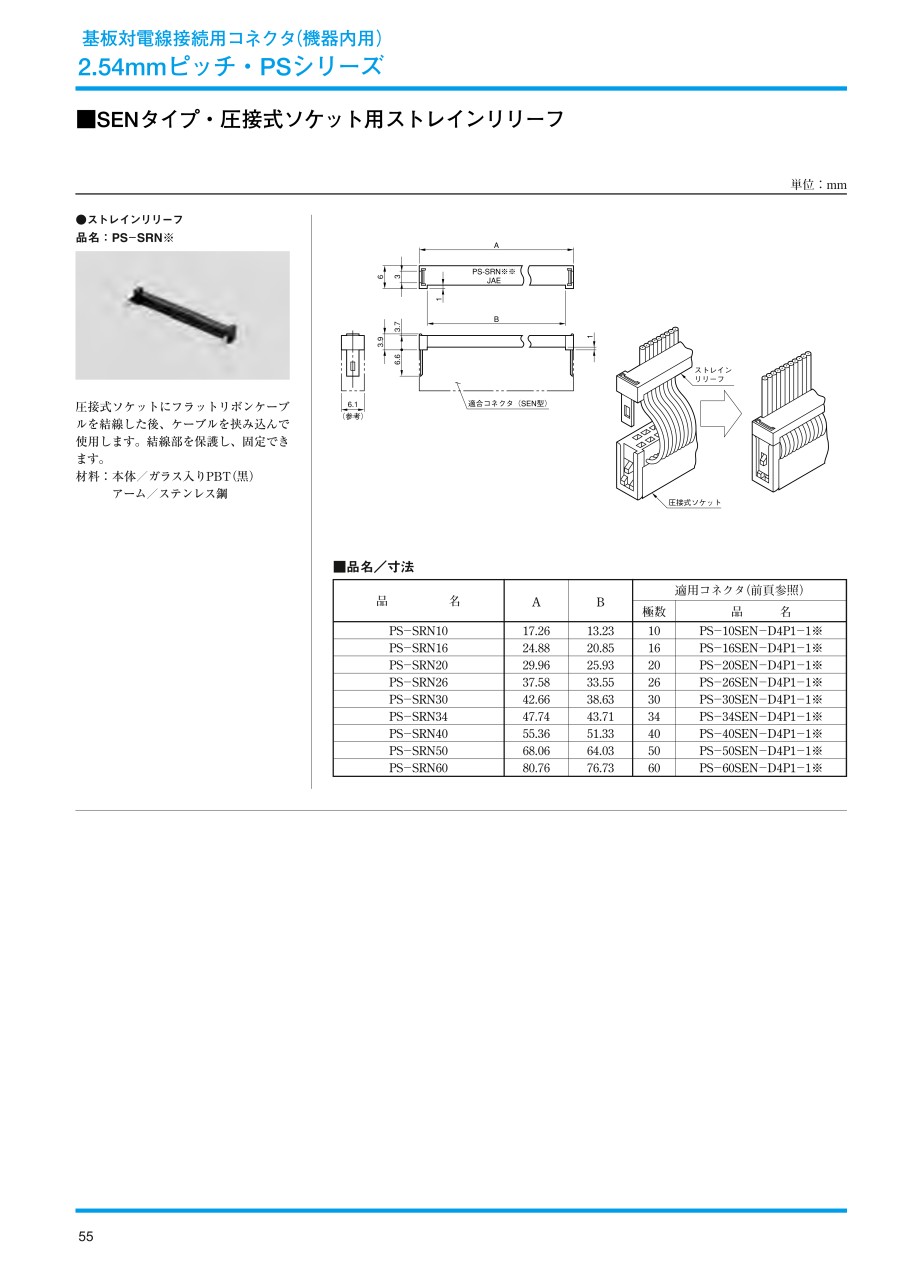

外形図
| 品名 | A | B | 適用コネクタ | |
|---|---|---|---|---|
| 極数 | 品名 | |||
| PS-SRN10 | 17.26 | 13.23 | 10 | PS-10SEN-D4P1-1※ |
| PS-SRN16 | 24.88 | 20.85 | 16 | PS-16SEN-D4P1-1※ |
| PS-SRN20 | 29.96 | 25.93 | 20 | PS-20SEN-D4P1-1※ |
| PS-SRN26 | 37.58 | 33.55 | 26 | PS-26SEN-D4P1-1※ |
| PS-SRN30 | 42.66 | 38.63 | 30 | PS-30SEN-D4P1-1※ |
| PS-SRN34 | 47.74 | 43.71 | 34 | PS-34SEN-D4P1-1※ |
| PS-SRN40 | 55.36 | 51.33 | 40 | PS-40SEN-D4P1-1※ |
| PS-SRN50 | 68.06 | 64.03 | 50 | PS-50SEN-D4P1-1※ |
| PS-SRN60 | 80.76 | 76.73 | 60 | PS-60SEN-D4P1-1※ |
型番リスト
表示件数
詳細情報
基本情報
基板対電線接続用コネクタPSシリーズ SENタイプの付属品です。
【特長】
・圧接式ソケットにフラットリボンケーブルを結線した後、ケーブルを挟み込んで使用します。
・結線部を保護し、固定できます。
・圧接式ソケット用ストレインリリーフです。
【用途】
・ノートパソコン、各種モバイル機器、情報通信機器、大型コンピューター、OA機器、AV機器等に最適です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
基板対電線接続用コネクタ PS シリーズ SENタイプ 付属品のレビュー
コネクタ製作
4
4.02023/03/28
製作時に破損したコネクタの部品のみで購入できるので無駄が出なくて助かります。
0人が参考にしています。
ヘッダーのケーブル押さえに
3
3.02021/08/13
最初からヘッダーとセットで売っているものだと思ったのが入っていなくて、慌てて追加購入しました。できれば、3点セットで最初...もっと読む
0人が参考にしています。
製造している製品のコネクタ部品として使用
4
4.02018/09/12
お客さまからのご依頼で、製造している製品のコネクタ部品として使用しています。PSシリーズの純正品なので取り付けしやすいで...もっと読む
0人が参考にしています。
