基板対電線接続用コネクタPS シリーズ MILタイプ 付属品
- 通常単価(税別)
- 26円～201円特別価格
- 税込単価
- 29円～221円特別価格
通常出荷日：在庫品1日目～1日目一部当日出荷可能
基板対電線接続用コネクタPSシリーズ MILタイプの付属品です。【特長】・圧接式ソケットコネクタにフラ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が18型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

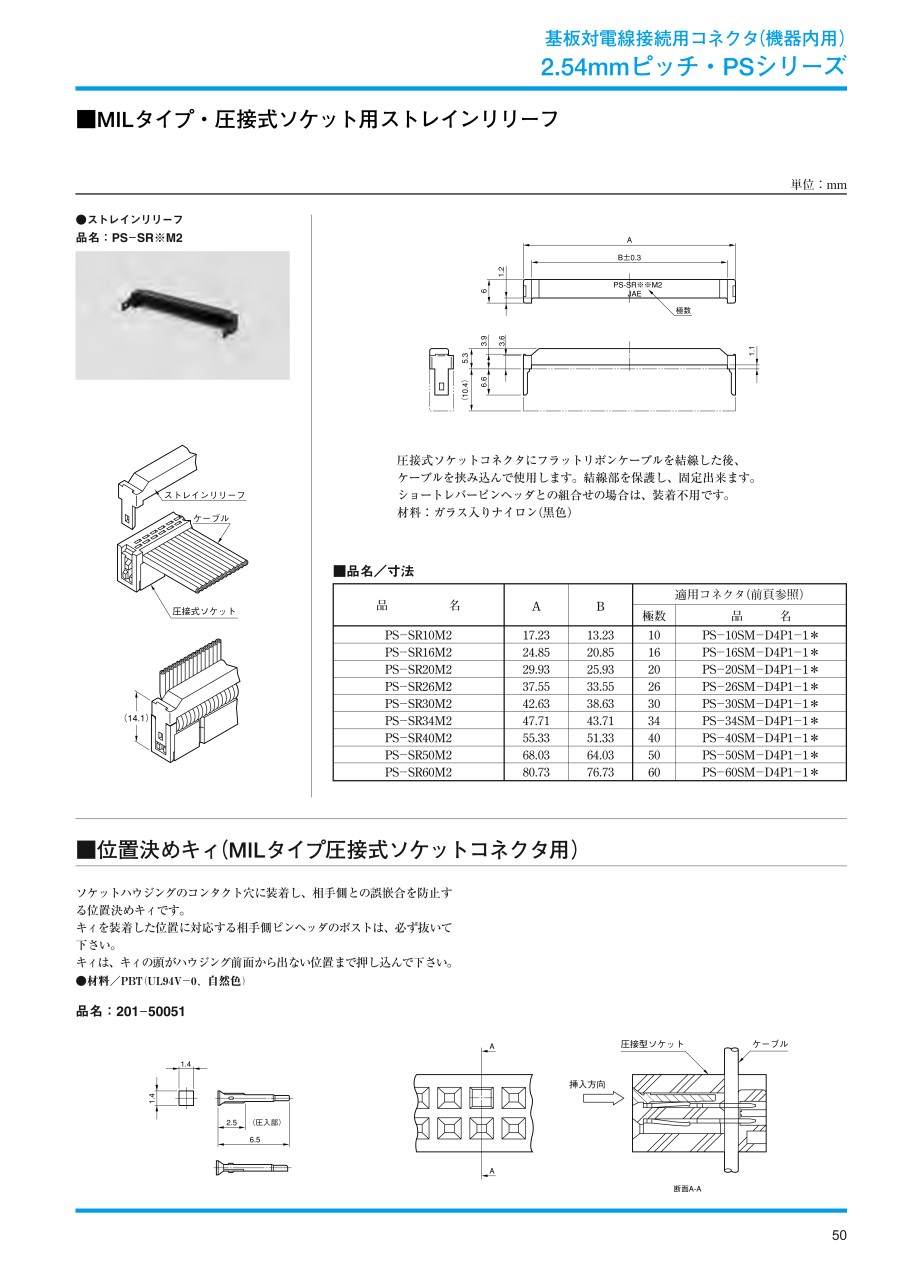

PS シリーズ MILタイプ 付属品の仕様
ストレインリリーフ
- 圧接式ソケットにフラットリボンケーブルを結線した後、ケーブルを挟み込んで使用。
- 結線部を保護し、固定可能。
- 材料 本体：ガラス入りナイロン（黒）
ストレインリリーフ／ケーブル／圧接式ソケット
外形図
| 品番 | A | B | 適用コネクタ | |
|---|---|---|---|---|
| 極数 | 品名 | |||
| PS-SR10M2 | 17.23 | 13.23 | 10 | PS-10SM-D4P1-1* |
| PS-SR16M2 | 24.85 | 20.85 | 16 | PS-16SM-D4P1-1* |
| PS-SR20M2 | 29.93 | 25.93 | 20 | PS-20SM-D4P1-1* |
| PS-SR26M2 | 37.55 | 33.55 | 26 | PS-26SM-D4P1-1* |
| PS-SR30M2 | 42.63 | 38.63 | 30 | PS-30SM-D4P1-1* |
| PS-SR34M2 | 47.71 | 43.71 | 34 | PS-34SM-D4P1-1* |
| PS-SR40M2 | 55.33 | 51.33 | 40 | PS-40SM-D4P1-1* |
| PS-SR50M2 | 68.03 | 64.03 | 50 | PS-50SM-D4P1-1* |
| PS-SR60M2 | 80.73 | 76.73 | 60 | PS-60SM-D4P1-1* |
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
180円 ( 198円 ) | 1日目 |
43円30円 ( 33円 ) | 在庫品1日目当日出荷可能 |
180円 ( 198円 ) | 1日目 |
42円 ( 46円 ) | 在庫品1日目当日出荷可能 |
76円 ( 84円 ) | 在庫品1日目当日出荷可能 |
38円 ( 42円 ) | 在庫品1日目当日出荷可能 |
59円 ( 65円 ) | 在庫品1日目当日出荷可能 |
37円 ( 41円 ) | 在庫品1日目当日出荷可能 |
168円 ( 185円 ) | 1日目 |
34円 ( 37円 ) | 在庫品1日目当日出荷可能 |
104円 ( 114円 ) | 1日目 |
39円 ( 43円 ) | 在庫品1日目当日出荷可能 |
180円 ( 198円 ) | 1日目 |
26円 ( 29円 ) | 在庫品1日目当日出荷可能 |
43円 ( 47円 ) | 在庫品1日目当日出荷可能 |
42円 ( 46円 ) | 在庫品1日目当日出荷可能 |
201円 ( 221円 ) | 1日目 |
39円 ( 43円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
基板対電線接続用コネクタPSシリーズ MILタイプの付属品です。
【特長】
・圧接式ソケットコネクタにフラットリボンケーブルを結線した後、ケーブルを挟み込んで使用します
・結線部を保護し、固定出来ます
・ショートレバーピンヘッダとの組合せの場合は、装着不用です
【用途】
・ノートパソコン、各種モバイル機器、情報通信機器、大型コンピューター、OA機器、AV機器等に最適です
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
基板対電線接続用コネクタPS シリーズ MILタイプ 付属品のレビュー
基板に使用
4
4.02019/04/09
信号関係の基板に使用するためPSシリーズを選定し、オプション品で購入しました。性能や品質に関しては問題なかったのですが、...もっと読む
0人が参考にしています。
