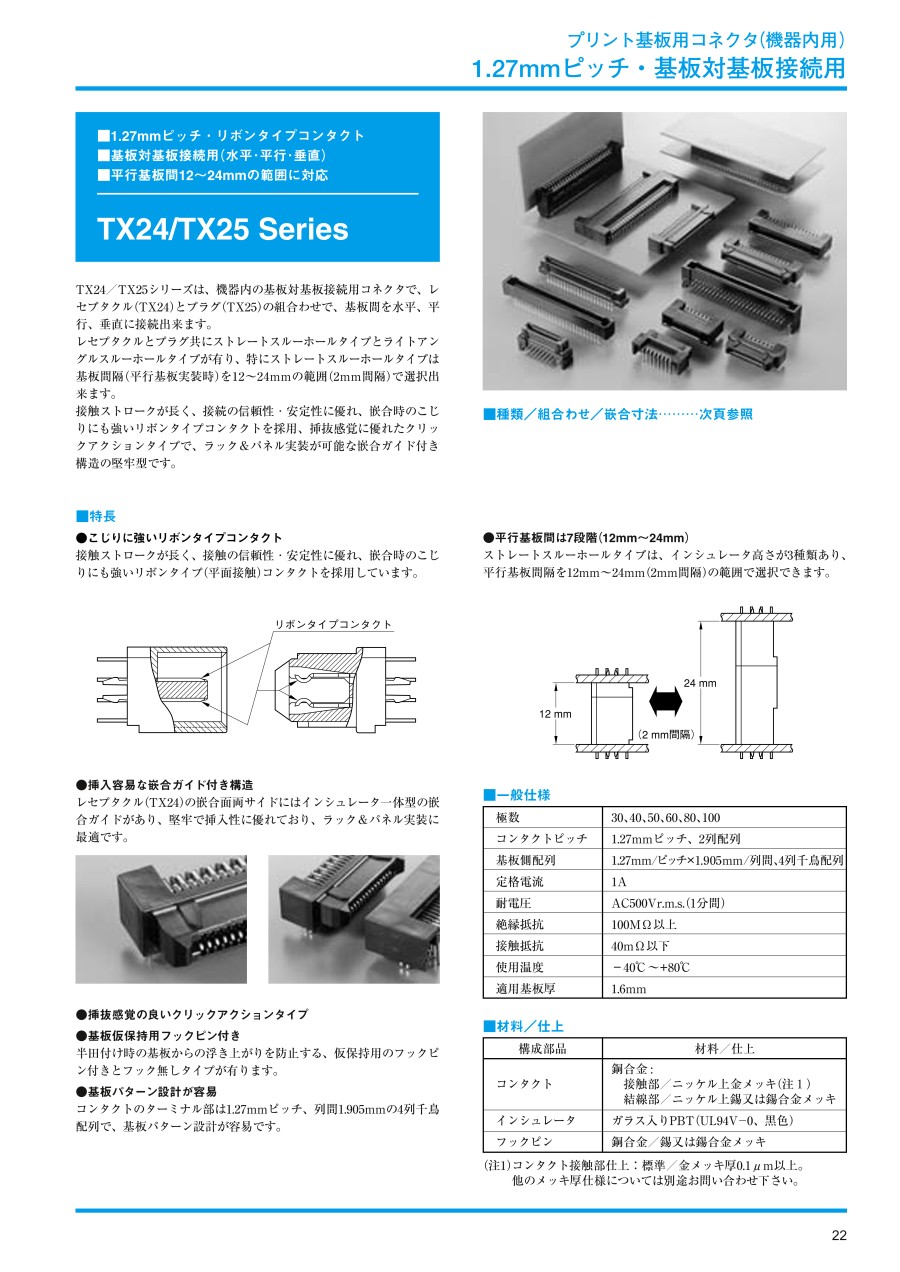

TX24／TX25シリーズ 基板対基板接続用コネクタ

機器内の基板対基板接続用コネクタです。
【特長】
・レセプタクル（TX24）とプラグ（TX25）の組合わせで、基板間を水平、平行、垂直に接続出来ます。
・接触ストロークが長く、接続の信頼性・安定性に優れ、嵌合時のこじりにも強いリボンタイプコンタクトを採用、挿抜感覚に優れたクリックアクションタイプで、ラック＆パネル実装が可能な嵌合ガイド付き構造の堅牢型です。
・レセプタクル（TX24）の嵌合面両サイドにはインシュレータ一体型の嵌合ガイドがあり、堅牢で挿入性に優れており、ラック＆パネル実装に最適です。
・半田付け時の基板からの浮き上がりを防止する、仮保持用のフックピン付きとフック無しタイプが有ります。
・コンタクトのターミナル部は1.27mmピッチ、列間1.905mmの4列千鳥配列で、基板パターン設計が容易です。
・ストレートスルーホールタイプは、インシュレータ高さが3種類あり、平行基板間隔を12mm～24mm（2mm間隔）の範囲で選択できます。
【用途】
・計測器、AV機器、家電、FA機器等に最適です。
