日本航空電子工業

パネル対電線接続用丸型コネクタ防水型・圧着結線式 JL05シリーズ付属品

Name: パネル対電線接続用丸型コネクタ 防水型・圧着結線式 JL05シリーズ 付属品
Brand: 日本航空電子工業
SKU: 222000484978
Rating: 4.2 (7 reviews)

カタログ |

通常単価(税別): 214円～8,567円特別価格

税込単価: 235円～9,424円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

JISB9960-1規格準拠の丸型コネクタ。【特長】・嵌合時IP67クラスの防水・防塵構造のため耐環境...

詳細を確認

4.24.2

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

よく一緒に見られています

日本航空電子工業

パネル対電線電線中継接続用丸型コネクタ半田付結線式 N／MSシリーズ付属品

通常価格(税別)： 116円 (税込価格：128円)

通常出荷日：在庫品1日目

よく一緒に見られています

日本航空電子工業

パネル対電線接続用丸型コネクタ防水型・半田付結線式・JL04Vシリーズ付属品

通常価格(税別)： 481円 (税込価格：529円)

通常出荷日：在庫品1日目

未確定：候補が26型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

防水型・圧着結線式・JL05シリーズ付属品の特長

商品画像(JL05-※EB3B)

構成部品	材料/仕上
エンドベル本体、グランドナット	アルミ合金/亜鉛メッキ（黒色系干渉色三価クロメート皮膜）
ブッシング	合成ゴム（黒色）
スリーブ	アルミ合金/亜鉛メッキ（黒色系干渉色三価クロメート皮膜）
Oリング	合成ゴム
六角穴付止めネジ	鋼/亜鉛メッキ（M3×0.5）

商品画像(JL05-※EB*A)

構成部品	材料/仕上
エンドベル本体	アルミ合金/亜鉛メッキ（黒色系干渉色三価クロメート皮膜）
六角穴付止めネジ	鋼/亜鉛メッキ（M3×0.5）

シェルサイズ	フロントマウンティング専用	フロントマウンティングとリアマウンティング兼用
18	075-50157	075-50491
20	075-50158	075-50492
22	075-50159	075-50493
24	075-50160	075-50494
28	075-50161	075-50495

寸法

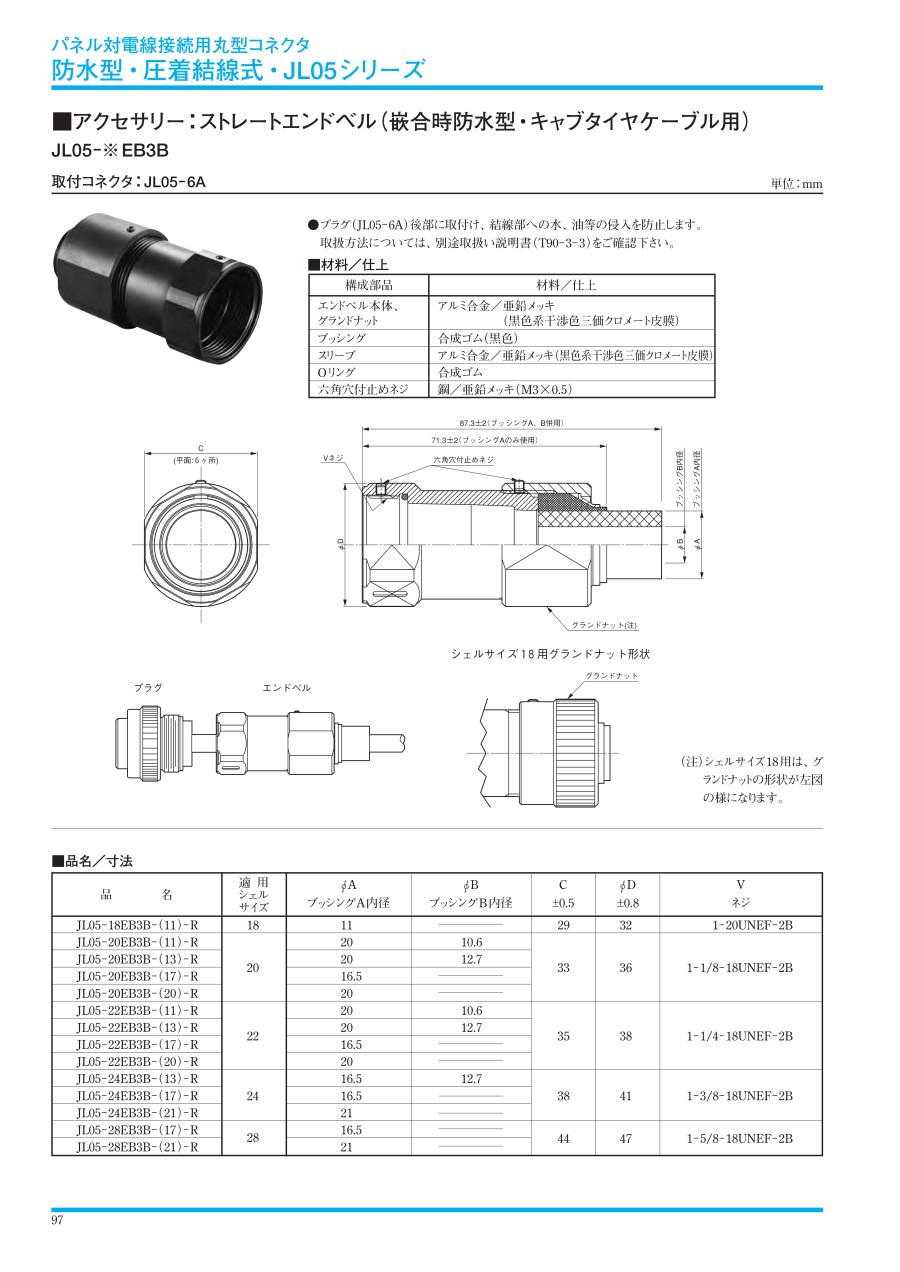

寸法図(JL05-※EB3B)

品名	適用シェルサイズ	φA ブッシングA内径	φB ブッシングB内径	C ±0.5	φD ±0.8	V ネジ
JL05-18EB3B-(11)-R	18	11	-	29	32	1-20UNEF-2B
JL05-20EB3B-(11)-R	20	20	10.6	33	36	1-1/8-18UNEF-2B
JL05-20EB3B-(13)-R		20	12.7
JL05-20EB3B-(17)-R		16.5	-
JL05-20EB3B-(20)-R		20	-
JL05-22EB3B-(11)-R	22	20	10.6	35	38	1-1/4-18UNEF-2B
JL05-22EB3B-(13)-R		20	12.7
JL05-22EB3B-(17)-R		16.5	-
JL05-22EB3B-(20)-R		20	-
JL05-24EB3B-(13)-R	24	16.5	12.7	38	41	1-3/8-18UNEF-2B
JL05-24EB3B-(17)-R		16.5	-
JL05-24EB3B-(21)-R		21	-
JL05-28EB3B-(17)-R	28	16.5	-	44	47	1-5/8-18UNEF-2B
JL05-28EB3B-(21)-R	28	21	-	44	47	1-5/8-18UNEF-2B

寸法図(JL05-※EB*A)

品名		適用シェルサイズ	A ±0.5	φB ±0.8	φD ±0.3	V ネジ	W ネジ
L寸法51.3±0.8mm	L寸法71.3±0.8mm	適用シェルサイズ	A ±0.5	φB ±0.8	φD ±0.3	V ネジ	W ネジ
JL05-18EB1A-R	-	18	29	32	16	1-20UNEF-2B	1-20UNEF-2A
JL05-20EB1A-R	-	20	33	36	20	1-1/8-18UNEF-2B	1-3/16-18UNEF-2A
JL05-22EB1A-R	JL05-22EB2A-R	22	35	38	20	1-1/4-18UNEF-2B	1-3/16-18UNEF-2A
JL05-24EB1A-R	JL05-24EB2A-R	24	38	41	25	1-3/8-18UNEF-2B	1-7/16-18INEF-2A
JL05-28EB1A-R	JL05-28EB2A-R	28	44	47	25	1-5/8-18UNEF-2B	1-7/16-18UNEF-2A

型番リスト

表示件数

型番

種類

材質

色

特長

商品分類

種類

材質詳細

寸法

(mm)

仕上

適合シェルサイズ

適用ケーブル径

(mm)

トラスココード

備考

RoHS?

最小発注数量

その他	-	-	合成ゴム製	ガスケット	フロントマウンティング専用	-	-	-	18	-	-	-	10	10個
その他	-	-	合成ゴム製	ガスケット	フロントマウンティング専用	-	-	-	20	-	-	-	10	1個
その他	-	-	合成ゴム製	ガスケット	フロントマウンティング専用	-	-	-	22	-	-	-	10	1個
その他	-	-	合成ゴム製	ガスケット	フロントマウンティング専用	-	-	-	24	-	-	-	10	1個
その他	-	-	合成ゴム製	ガスケット	フロントマウンティング専用	-	-	-	28	-	-	-	10	1個
-	-	-	-	ガスケット	フロントマウンティング・リアマウンティング兼用	-	-	-	22	-	-	-	10	1個
その他	アルミ合金	黒色系干渉色	ブッシングA内径:φ11	エンドベル	ストレート(防水)	-	-	亜鉛メッキ	18	11(引出径)	-	キャブタイヤケーブル用	10	1個
その他	アルミ合金	黒色系干渉色	ブッシングA内径:φ20	エンドベル	ストレート(防水)	-	-	亜鉛メッキ	20	11(引出径)	-	キャブタイヤケーブル用	10	1個
その他	アルミ合金	黒色系干渉色	ブッシングA内径:φ20	エンドベル	ストレート(防水)	-	-	亜鉛メッキ	20	13(引出径)	-	キャブタイヤケーブル用	10	1個
その他	アルミ合金	黒色系干渉色	ブッシングA内径:φ16.5	エンドベル	ストレート(防水)	-	-	亜鉛メッキ	20	17(引出径)	-	キャブタイヤケーブル用	10	1個
その他	アルミ合金	黒色系干渉色	ブッシングA内径:φ20	エンドベル	ストレート(防水)	-	-	亜鉛メッキ	20	20(引出径)	-	キャブタイヤケーブル用	10	1個
-	-	-	-	エンドベル	ストレート(非防水)	アルミ合金	長さ:51.3	亜鉛メッキ	22	-	417-8556	-	10	1個
その他	アルミ合金	黒色系干渉色	-	エンドベル	ストレート(非防水)	-	長さ:71.3	亜鉛メッキ	22	-	-	-	10	1個
その他	アルミ合金	黒色系干渉色	ブッシングA内径:φ20	エンドベル	ストレート(防水)	-	-	亜鉛メッキ	22	11(引出径)	-	キャブタイヤケーブル用	10	1個
その他	アルミ合金	黒色系干渉色	ブッシングA内径:φ20	エンドベル	ストレート(防水)	-	-	亜鉛メッキ	22	13(引出径)	-	キャブタイヤケーブル用	10	1個
その他	アルミ合金	黒色系干渉色	ブッシングA内径:φ16.5	エンドベル	ストレート(防水)	-	-	亜鉛メッキ	22	17(引出径)	-	キャブタイヤケーブル用	10	1個
その他	アルミ合金	黒色系干渉色	ブッシングA内径:φ20	エンドベル	ストレート(防水)	-	-	亜鉛メッキ	22	20(引出径)	-	キャブタイヤケーブル用	10	1個
その他	アルミ合金	黒色系干渉色	-	エンドベル	ストレート(非防水)	-	長さ:71.3	亜鉛メッキ	24	-	-	-	10	1個
その他	アルミ合金	黒色系干渉色	ブッシングA内径:φ16.5	エンドベル	ストレート(防水)	-	-	亜鉛メッキ	24	13(引出径)	-	キャブタイヤケーブル用	10	1個
その他	アルミ合金	黒色系干渉色	ブッシングA内径:φ16.5	エンドベル	ストレート(防水)	-	-	亜鉛メッキ	24	17(引出径)	-	キャブタイヤケーブル用	10	1個
その他	アルミ合金	黒色系干渉色	ブッシングA内径:φ21	エンドベル	ストレート(防水)	-	-	亜鉛メッキ	24	21(引出径)	-	キャブタイヤケーブル用	10	1個
-	-	-	-	エンドベル	ストレート(非防水)	アルミ合金	長さ:51.3	亜鉛メッキ	28	-	-	-	10	1個
その他	アルミ合金	黒色系干渉色	-	エンドベル	ストレート(非防水)	-	長さ:71.3	亜鉛メッキ	28	-	-	-	10	1個
その他	アルミ合金	黒色系干渉色	ブッシングA内径:φ16.5	エンドベル	ストレート(防水)	-	-	亜鉛メッキ	28	17(引出径)	-	キャブタイヤケーブル用	10	1個
その他	アルミ合金	黒色系干渉色	ブッシングA内径:φ21	エンドベル	ストレート(防水)	-	-	亜鉛メッキ	28	21(引出径)	-	キャブタイヤケーブル用	10	1個
その他	アルミ合金	黒色系干渉色	-	エンドベル	ストレート(非防水)	-	長さ:91.3	亜鉛メッキ	28	-	-	長さ:91.3mmはコネクタ本体別売品とケーブルクランプ別売品装着時の寸法です｡未装着時:51.3mm	10	1個

通常単価(税別) (税込単価)	通常出荷日

214円 ( 235円 )	在庫品1日目当日出荷可能
361円 ( 397円 )	在庫品1日目当日出荷可能
389円 ( 428円 )	在庫品1日目当日出荷可能
419円251円 ( 276円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
612円 ( 673円 )	在庫品1日目当日出荷可能
5,150円 ( 5,665円 )	在庫品1日目当日出荷可能
5,351円 ( 5,886円 )	在庫品1日目当日出荷可能
3,876円 ( 4,264円 )	在庫品1日目当日出荷可能
3,219円 ( 3,541円 )	在庫品1日目当日出荷可能
3,477円 ( 3,825円 )	在庫品1日目当日出荷可能
1,729円 ( 1,902円 )	在庫品1日目当日出荷可能
7,025円 ( 7,728円 )	在庫品1日目当日出荷可能
6,113円 ( 6,724円 )	在庫品1日目当日出荷可能
5,500円 ( 6,050円 )	在庫品1日目当日出荷可能
4,115円 ( 4,527円 )	在庫品1日目当日出荷可能
3,688円 ( 4,057円 )	在庫品1日目当日出荷可能
2,338円 ( 2,572円 )	在庫品1日目当日出荷可能
8,567円 ( 9,424円 )	在庫品1日目当日出荷可能
6,950円 ( 7,645円 )	在庫品1日目当日出荷可能
6,934円 ( 7,627円 )	在庫品1日目当日出荷可能
1,088円707円 ( 778円 )	在庫品1日目当日出荷可能
2,460円 ( 2,706円 )	在庫品1日目当日出荷可能
7,415円4,819円 ( 5,301円 )	在庫品1日目当日出荷可能
6,331円 ( 6,964円 )	在庫品1日目当日出荷可能
2,269円 ( 2,496円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

JISB9960-1規格準拠の丸型コネクタ。
【特長】
・嵌合時IP67クラスの防水・防塵構造のため耐環境性に優れたコネクタ。
・嵌合は操作性に優れたワンタッチバヨネット方式。
【用途】
・工作機械、サーボモータ、ロボット、半導体製造装置、FA機器、等。
