パネル対電線接続用丸型コネクタ 防水型・半田付結線式・JL04Vシリーズ 付属品
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 481円～17,520円特別価格
- 税込単価
- 529円～19,272円特別価格
【特長】・欧州安全規格対応コネクタとしてTÜVの認定を取得している高信頼の丸型...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
JL04Vシリーズの付属品

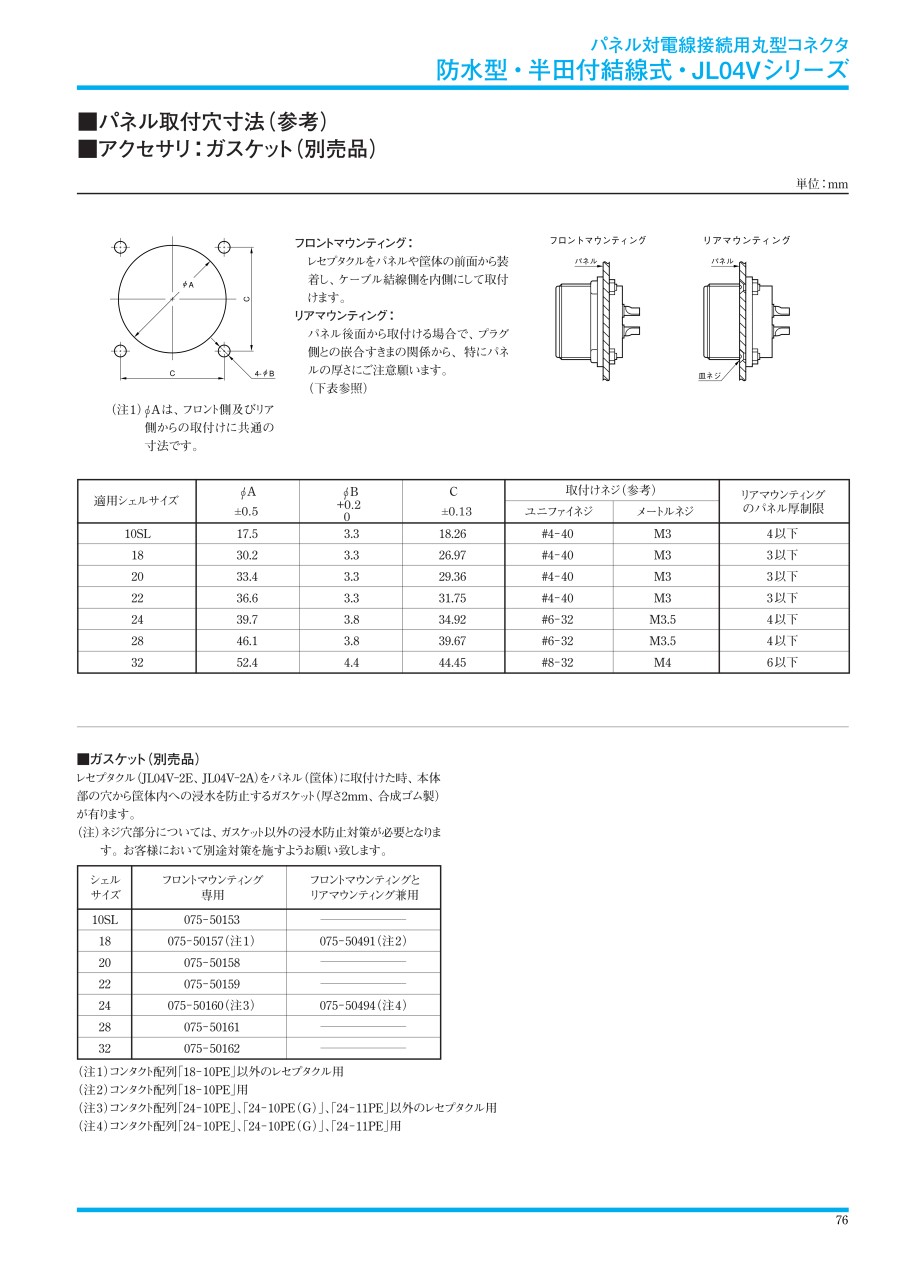

フロントマウンティングの外形図
リアマウンティングの外形図
フロントマウンティング : レセプタクルをパネルや筐体の前面から装着し、ケーブル結線側を内側にして取付ける。
リアルマウンティング : パネル後面から取付ける場合で、プラグ側との嵌合すきまの関係から、特にパネルの厚さに注意。
| 適用シェルサイズ | φA ±0.5 | φB +0.2 0 | C ±0.13 | 取付けネジ(参考) | リアマウンティング のパネル厚制限 | |
|---|---|---|---|---|---|---|
| ユニファイネジ | メートルネジ | |||||
| 10SL | 17.5 | 3.3 | 18.26 | #4-40 | M3 | 4以下 |
| 18 | 30.2 | 3.3 | 26.97 | #4-40 | M3 | 3以下 |
| 20 | 33.4 | 3.3 | 29.36 | #4-40 | M3 | 3以下 |
| 22 | 36.6 | 3.3 | 31.75 | #4-40 | M3 | 3以下 |
| 24 | 39.7 | 3.8 | 34.92 | #6-32 | M3.5 | 4以下 |
| 28 | 46.1 | 3.8 | 39.67 | #6-32 | M3.5 | 4以下 |
| 32 | 52.4 | 4.4 | 44.45 | #8-32 | M4 | 6以下 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
481円 ( 529円 ) | 在庫品1日目当日出荷可能 |
1,138円 ( 1,252円 ) | 在庫品1日目当日出荷可能 |
1,097円 ( 1,207円 ) | 在庫品1日目当日出荷可能 |
14,254円 ( 15,679円 ) | 在庫品1日目当日出荷可能 |
11,349円2,837円 ( 3,121円 ) | 在庫品1日目当日出荷可能 |
17,520円 ( 19,272円 ) | 在庫品1日目当日出荷可能 |
12,838円4,493円 ( 4,942円 ) | 在庫品1日目当日出荷可能 |
10,994円 ( 12,093円 ) | 在庫品1日目当日出荷可能 |
3,025円2,268円 ( 2,495円 ) | 在庫品1日目当日出荷可能 |
1,384円 ( 1,522円 ) | 在庫品1日目当日出荷可能 |
1,172円 ( 1,289円 ) | 在庫品1日目当日出荷可能 |
4,124円 ( 4,536円 ) | 在庫品1日目当日出荷可能 |
1,100円880円 ( 968円 ) | 在庫品1日目当日出荷可能 |
1,888円 ( 2,077円 ) | 在庫品1日目当日出荷可能 |
1,211円 ( 1,332円 ) | 在庫品1日目当日出荷可能 |
941円 ( 1,035円 ) | 在庫品1日目当日出荷可能 |
3,003円 ( 3,303円 ) | 在庫品1日目当日出荷可能 |
1,336円 ( 1,470円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・欧州安全規格対応コネクタとしてTÜVの認定を取得している高信頼の丸型コネクタです。
・IP67クラスの防水／防塵性、先接触／後離れのシーケンス接続をするアース端子による保護回路接続等の構造を有しています。
【用途】
・工作機械、サーボモータ、ロボット、半導体製造装置、FA機器、産業機器、通信機器、計測機器、放送機器、医療機器、コンピュータ及び関連機器、その他各種電子・電気機器。
