日本航空電子工業

基板対電線接続用コネクタ（機器内用）KX14/KX15シリーズ

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

通常単価(税別): 447円～1,478円特別価格

税込単価: 492円～1,626円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本航空電子工業

基板対電線接続用コネクタ（機器内用） ILシリーズピンヘッダ（スルーホールタイプ）

通常出荷日：在庫品1日目

0.8mmピッチ・SMTタイプ。基板対基板接続用（平行・垂直）。平行基板間4～...

使用電流 (A)
0.5
使用電圧 (V)
AC200/DC300
代表規格
ROHS
コンタクトピッチ (mm)
0.8
列数
2
コンタクト接触部仕上
ニッケル上金メッキ
コンタクト材料
銅合金
インシュレータ材料
合成樹脂
位置決めボス
有
フックピン
無
コンタクト接触部めっき厚 (μm)
0.1以上
電線接続方法
ハンダ
保護機能(耐環境性)
無

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が22型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

用途

ピン数

適用ピン・コンタクト

シリーズ

接続方向

基板実装高さ

(mm)

ホールドダウン

リール品

特記事項

RoHS?

最小発注数量

対基板	20	メス(ソケット)	その他	ストレート	3.55	有	非対応	逆挿入防止キィ付き	10	2個
対基板	20	メス(ソケット)	その他	ストレート	6.55	有	非対応	逆挿入防止キィ付き	10	2個
対基板	30	メス(ソケット)	その他	ストレート	3.55	有	非対応	逆挿入防止キィ付き	10	1個
対基板	30	メス(ソケット)	その他	ストレート	6.55	有	非対応	逆挿入防止キィ付き	10	1個
対基板	30	メス(ソケット)	その他	ストレート	9.55	有	非対応	逆挿入防止キィ付き	10	1個
対基板	40	メス(ソケット)	その他	ストレート	9.55	有	非対応	逆挿入防止キィ付き	10	1個
対基板	60	メス(ソケット)	その他	ストレート	3.55	有	非対応	逆挿入防止キィ付き	10	1個
対基板	60	メス(ソケット)	その他	ストレート	6.55	有	非対応	逆挿入防止キィ付き	10	1個
対基板	70	メス(ソケット)	その他	ストレート	9.55	有	非対応	逆挿入防止キィ付き	10	1個
対基板	80	メス(ソケット)	その他	ストレート	6.55	有	非対応	逆挿入防止キィ付き	10	1個
対基板	20	オス(プラグ)	その他	ストレート	4.75	有	非対応	逆挿入防止キィ付き	10	2個
対基板	20	オス(プラグ)	その他	ストレート	5.75	有	非対応	逆挿入防止キィ付き	10	2個
対基板	20	オス(プラグ)	その他	アングル	5.75	有	非対応	逆挿入防止キィ付き	10	2個
対基板	30	オス(プラグ)	その他	ストレート	5.75	有	非対応	逆挿入防止キィ付き	10	1個
対基板	30	オス(プラグ)	その他	アングル	5.75	有	非対応	逆挿入防止キィ付き	10	1個
対基板	50	オス(プラグ)	その他	ストレート	4.75	有	非対応	逆挿入防止キィ付き	10	1個
対基板	50	オス(プラグ)	その他	ストレート	5.75	有	非対応	逆挿入防止キィ付き	10	1個
対基板	60	オス(プラグ)	その他	ストレート	4.75	有	非対応	逆挿入防止キィ付き	10	1個
対基板	60	オス(プラグ)	その他	ストレート	5.75	有	非対応	逆挿入防止キィ付き	10	1個
対基板	60	オス(プラグ)	その他	アングル	5.75	有	非対応	逆挿入防止キィ付き	10	1個
対基板	80	オス(プラグ)	その他	ストレート	4.75	有	非対応	逆挿入防止キィ付き	10	1個
対基板	80	オス(プラグ)	その他	アングル	5.75	無	非対応	逆挿入防止キィ、六角ナット付き	10	1個

通常単価(税別) (税込単価)	通常出荷日

487円 ( 536円 )	在庫品1日目当日出荷可能
508円 ( 559円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
672円168円 ( 185円 )	在庫品1日目当日出荷可能
635円158円 ( 174円 )	在庫品1日目当日出荷可能
832円 ( 915円 )	在庫品1日目当日出荷可能
1,077円376円 ( 414円 )	在庫品1日目当日出荷可能
1,157円 ( 1,273円 )	在庫品1日目当日出荷可能
1,315円460円 ( 506円 )	在庫品1日目当日出荷可能
1,478円369円 ( 406円 )	在庫品1日目当日出荷可能
447円 ( 492円 )	在庫品1日目当日出荷可能
503円 ( 553円 )	在庫品1日目当日出荷可能
572円 ( 629円 )	在庫品1日目当日出荷可能
660円165円 ( 182円 )	在庫品1日目当日出荷可能
678円237円 ( 261円 )	在庫品1日目当日出荷可能
984円246円 ( 271円 )	在庫品1日目当日出荷可能
1,184円296円 ( 326円 )	在庫品1日目当日出荷可能
1,077円 ( 1,185円 )	在庫品1日目当日出荷可能
1,174円 ( 1,291円 )	在庫品1日目当日出荷可能
1,101円 ( 1,211円 )	在庫品1日目当日出荷可能
1,470円367円 ( 404円 )	在庫品1日目当日出荷可能
1,339円334円 ( 367円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

0.8mmピッチ・SMTタイプ。基板対基板接続用（平行・垂直）。平行基板間4～9mm（1mm毎）に対応。
【特長】
・こじりに強いリボンタイプコンタクト（素材面接触構造）
・挿入容易な嵌合ガイド付き構造
・位置決めボス・ホールドダウン/六角ナット装備
・高密度実装及び自動実装に対応するサーフェースマウントタイプ（SMT・基板表面実装）
・平行基板間は6段階

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

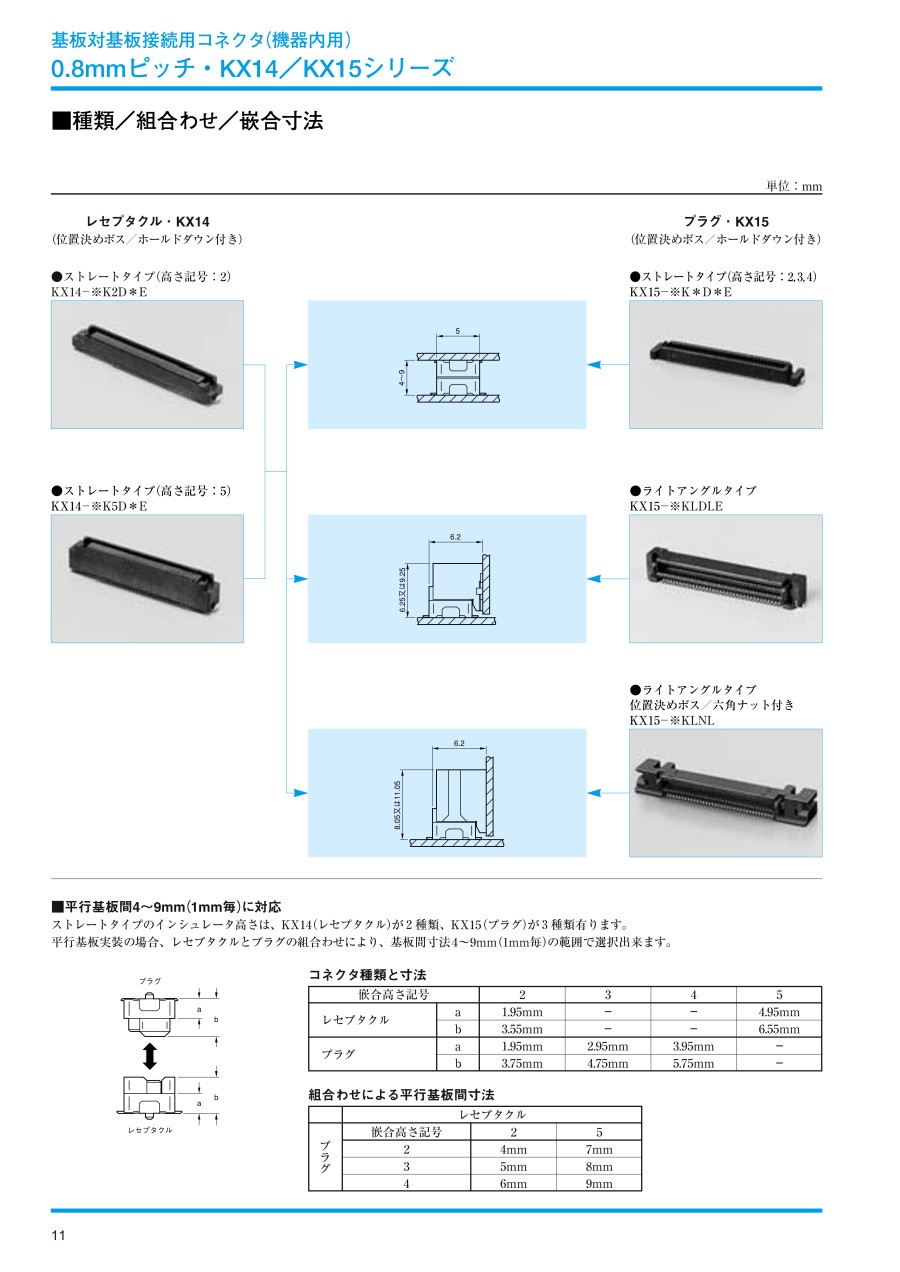

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
