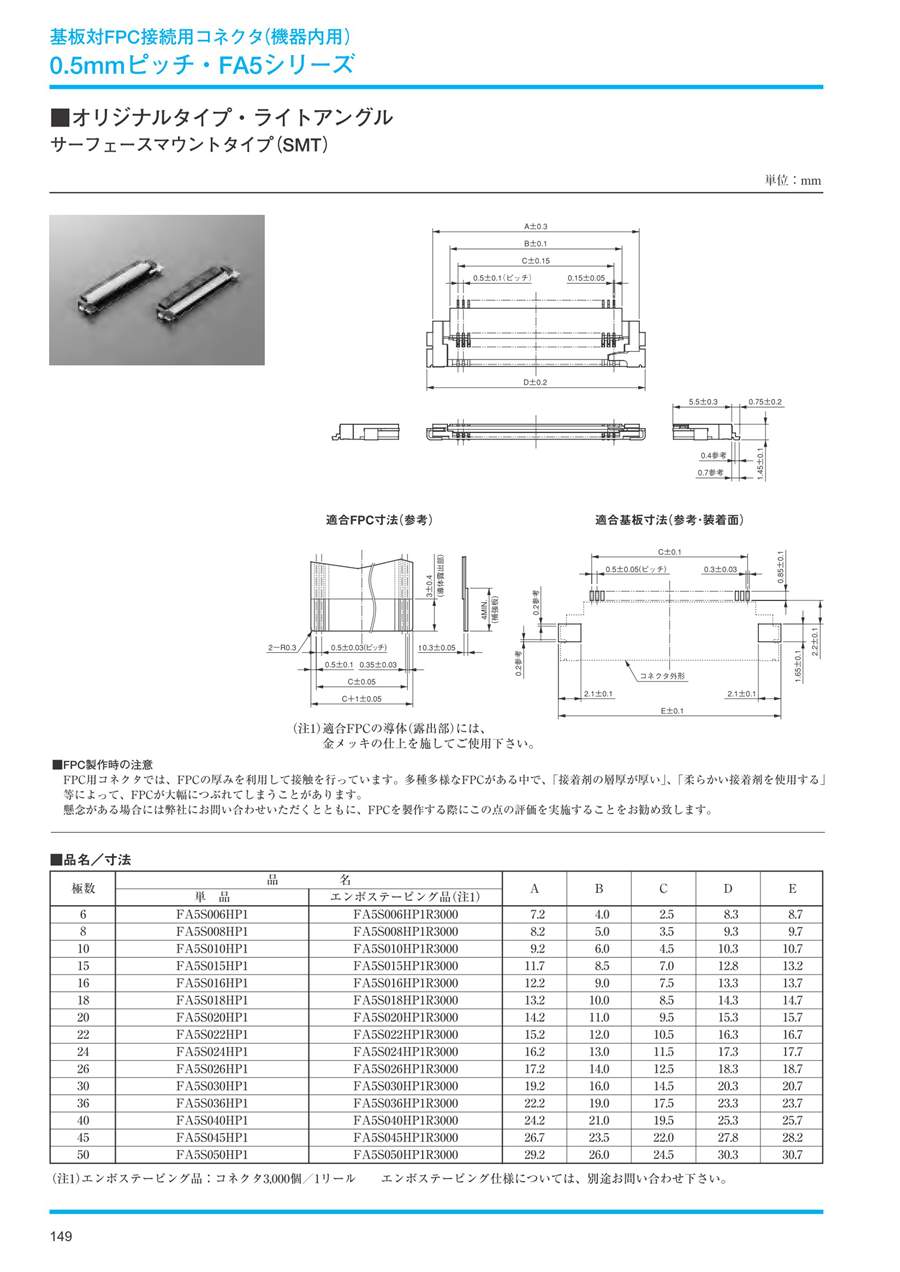

FA5シリーズ

回転式アクチュエータの操作により､FPCの挿抜が容易なZIF構造で､省スペースでの作業性に優れた使い易いコネクタ。
【特長】
・基板表面に実装するオリジナルタイプは、基板実装高さ1.45mmの低背型です
・基板落とし込みタイプは基板裏面から実装し、基板厚0.4mm使用時に基板表面と同一になります（基板裏面実装高さ1.0mm）
・FPCを逆挿入しても安全な片面下側接触構造です
・オリジナルタイプと基板落とし込みタイプ共に、FPC挿入方向（導体面側）は同じです
・FPCの挿抜時に直接力がかからないゼロインサーションフォース構造で、作業性に優れています
・FPCを挿入するとケーブルが仮保持され、アクチュエータを回転操作する事により内部コンタクトと接続・保持されます
・回転式アクチュエータの操作により、容易にFPCの挿抜ができます
・半田付け時のコネクタの浮き上がりを防止すると共に、コネクタの基板上の保持力を強化するホールドダウンを装備しています
・FPCの煽りによるアクチュエータの開き防止構造を兼ねています
・汎用マウンタでの自動実装対応構造で、エンボステーピング梱包にて納入できます
・導通検査の自動化が可能な形状です
