パネル対電線電線中継接続用丸型コネクタ半田付結線式 N／MSシリーズ付属品

Name: パネル対電線 電線中継接続用丸型コネクタ 半田付結線式 N／MSシリーズ 付属品
Brand: 日本航空電子工業
SKU: 222000484440
Rating: 4.3 (8 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（8件）

通常単価(税別): 116円～41,276円特別価格

税込単価: 128円～45,404円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本航空電子工業

パネル対電線／電線中継接続用丸型コネクタ N／MSシリーズダストキャップ

通常価格(税別)： 24円 (税込価格：26円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本航空電子工業

D sub シリーズ付属品

4.3

通常価格(税別)： 80円 (税込価格：88円)

通常出荷日：在庫品1日目

各種付属品。【特長】・通常環境条件下でご使用いただける汎用性豊かな丸型コネクタ...

詳細情報を確認する

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が42型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特徴詳細

パネル対電線/電線中継接続用丸型コネクタ半田付結線式・N/MS-Aの特長（CA2120）

CA2120

CA2120型ジャンクションシェルは、パネルに取り付けたN/MS3102A型の結線部側にパネルを介して装着し、ケーブルクランプを併用する事により、パネル裏側の接続ケーブル及び結線部を保持すると共に保護できる。

CA2182

特長

N/MS3106B、N/MS3108Bのプラグをレセプタクル(N/MS3102A)と篏合させないで確保する場合、ダミーレセプタクルCA2182型をパネルに固定し、プラグを篏合させて保持できるダミーレセプタクル。

外形図

CA2120

CA2120寸法図

CA2182

CA2182寸法図

規格表

品名	適用シェルサイズ	A ±0.8	B ±0.2	φC ±0.3	D 以下	E ±0.4	φF ±0.4	φG ±0.4	φH ±0.4	I 以下	J ネジ
CA2120-2A-R	10SL	25.4	18.2	3.1	19	1.6	16.3	11.1	19.0	9.5	5/8-24UNEF-2A
CA2120-3-R	12S	27.8	20.6	3.1	21	1.7	16.3	11.1	19.0	9.5	5/8-24UNEF-2A
CA2120-4-R	14S	30.2	23.0	3.1	21	1.6	19.2	14.3	21.8	9.5	3/4-20UNEF-2A
CA2120-5-R	16、16S	32.5	24.6	3.1	23	1.7	22.4	17.5	25.0	9.5	7/8-20UNEF-2A
CA2120-9-R	18	34.9	27.0	3.1	29	2.2	25.1	20.2	28.4	9.5	1-20UNEF-2A
CA2120-10-R	20	38.1	29.4	3.1	33	2.2	29.8	23.0	32.5	9.5	1-3/16-18UNEF-2A
CA2120-11-R	22	41.3	31.8	3.1	32	2.2	32.3	23.2	35.7	9.5	1-3/16-18UNEF-2A
CA2120-12-R	24	44.4	34.9	3.8	35	2.2	35.5	29.5	38.9	9.5	1-7/16-18UNEF-2A
CA2120-13-R	28	50.8	39.7	3.8	34	2.2	42.1	29.8	45.1	9.5	1-7/16-18UNEF-2A
CA2120-14-R	32	57.2	44.4	4.5	35	3.2	48.1	37.5	51.5	11.1	1-3/4-18UNS-2A
CA2120-15-R	36	63.5	49.2	4.5	35	3.2	54.5	43.8	57.8	12.7	2-18UNS-2A

品名	適用シェルサイズ	A ネジ	B ±0.8	C ±1.2	φD ±0.8	E ±0.2	F ±1.2	φG ±0.2	H 以上
CA2182-16-R	12S	3/9-20UNEF-2A	2.0	16.3	14.1	20.62	27.8	3.05	9.5
CA2182-17-R	14S	7/8-20UNEF-2A	2.0	16.3	17.3	23.01	30.2	3.05	9.5
CA2182-18-R	16S	1-20INEF-2A	2.0	16.3	20.5	24.61	32.5	3.05	9.5
CA2182-5-R	16	1-20INEF-2A	2.0	21.0	20.5	24.61	32.5	3.05	15.8
CA2182-6-R	18	1-1/8-18UNEF-2A	2.8	21.8	23.7	26.97	34.9	3.05	15.8
CA2182-7-R	20	1-1/4-18UNEF-2A	2.8	21.8	26.7	29.36	38.1	3.05	15.8
CA2182-8-R	22	1-3/8-18UNEF-2A	2.8	21.8	30.0	31.75	41.3	3.05	15.8
CA2182-9-R	24	1-1/2-18UNEF-2A	2.8	23.4	33.2	34.92	44.4	3.73	15.8
CA2182-10-R	28	1-3/4-18UNS-2A	2.8	23.4	38.8	39.67	50.8	3.73	15.8
CA2182-11-R	32	2-18INS-2A	3.6	25.8	45.1	44.45	57.2	4.39	15.8
CA2182-12-R	36	2-1/4-16UN-2A	3.6	25.8	50.7	49.23	63.5	4.39	15.8

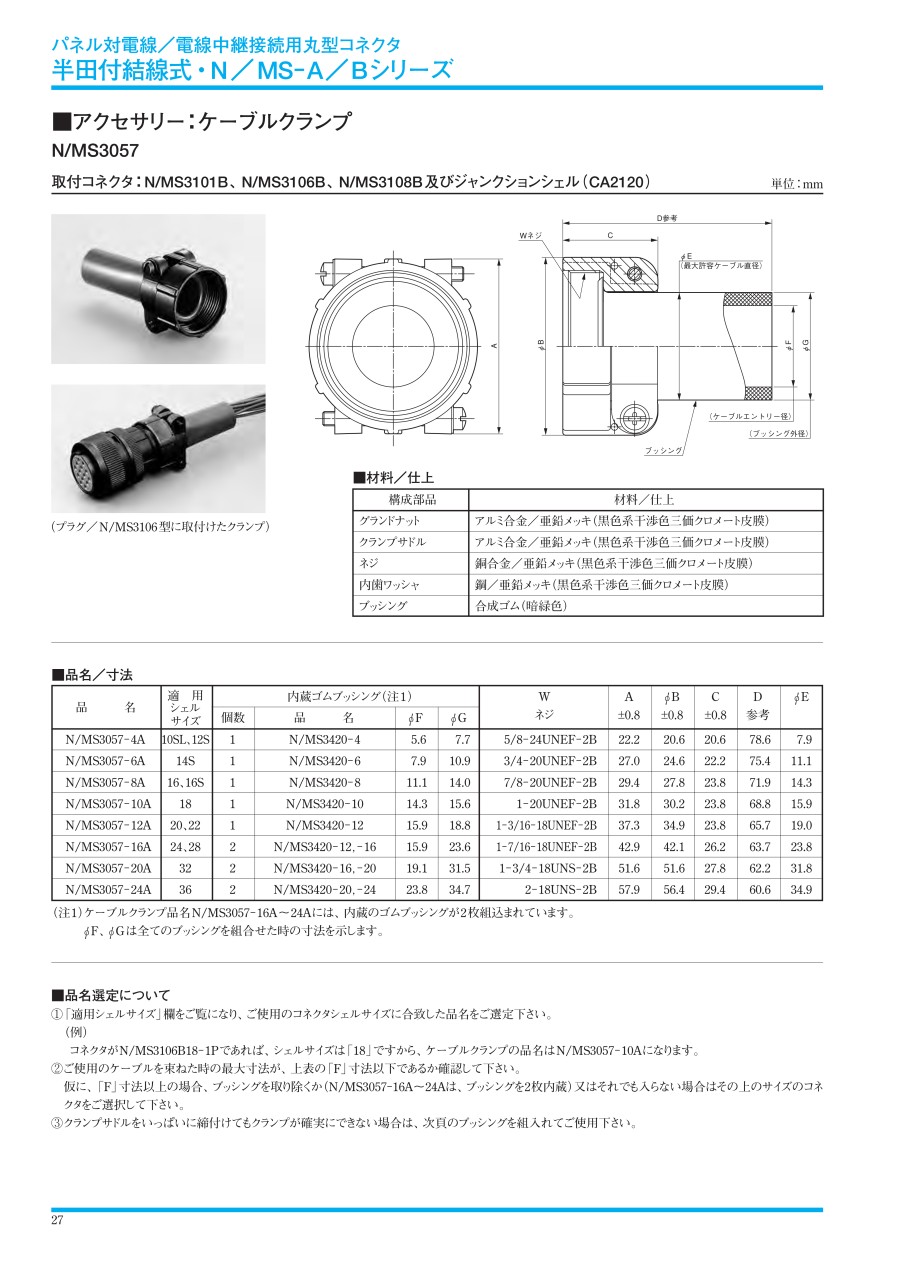

N/MS3057 材料と仕上

構成部品	材料/仕上
グランドナット	アルミ合金/亜鉛メッキ（黒色系干渉色三価クロメート皮膜）
クランプサドル	アルミ合金/亜鉛メッキ（黒色系干渉色三価クロメート皮膜）
ネジ	銅合金/亜鉛メッキ（黒色系干渉色三価クロメート皮膜）
内歯ワッシャ	銅/亜鉛メッキ（黒色系干渉色三価クロメート皮膜）
ブッシング	合成ゴム（暗緑色）

N/MS3420 特長

N/MS3420ゴムブッシングは、ケーブルを束ねた際に、完全にクランプできない場合、N/MS3057型ケーブルクランプに追加して使用するアクセサリー。
材料:合成ゴム(暗緑色)

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数

型番

種類

材質

色

商品分類

材質詳細

寸法

(mm)

仕上

適合シェルサイズ

適合品

RoHS?

最小発注数量

フード	アルミ合金	黒色系干渉色	ジャンクションシェル	-	-	亜鉛メッキ(三価クロメート皮膜)	10SL	-	10	1個
フード	アルミ合金	黒色系干渉色	ジャンクションシェル	-	-	亜鉛メッキ(三価クロメート皮膜)	12S	-	10	1個
フード	アルミ合金	黒色系干渉色	ジャンクションシェル	-	-	亜鉛メッキ(三価クロメート皮膜)	14S	-	10	1個
フード	アルミ合金	黒色系干渉色	ジャンクションシェル	-	-	亜鉛メッキ(三価クロメート皮膜)	16/16S	-	10	1個
フード	アルミ合金	黒色系干渉色	ジャンクションシェル	-	-	亜鉛メッキ(三価クロメート皮膜)	18	-	10	1個
フード	アルミ合金	黒色系干渉色	ジャンクションシェル	-	-	亜鉛メッキ(三価クロメート皮膜)	20	-	10	1個
フード	アルミ合金	黒色系干渉色	ジャンクションシェル	-	-	亜鉛メッキ(三価クロメート皮膜)	22	-	10	1個
フード	アルミ合金	黒色系干渉色	ジャンクションシェル	-	-	亜鉛メッキ(三価クロメート皮膜)	24	-	10	1個
フード	アルミ合金	黒色系干渉色	ジャンクションシェル	-	-	亜鉛メッキ(三価クロメート皮膜)	28	-	10	1個
フード	アルミ合金	黒色系干渉色	ジャンクションシェル	-	-	亜鉛メッキ(三価クロメート皮膜)	32	-	10	1個
フード	アルミ合金	黒色系干渉色	ジャンクションシェル	-	-	亜鉛メッキ(三価クロメート皮膜)	36	-	10	1個
フード	アルミ合金	黒色系干渉色	ジャンクションシェル	-	-	亜鉛メッキ(三価クロメート皮膜)	48	-	10	1個
その他	アルミ合金	黒色系干渉色	ダミーレセプタクル	-	-	亜鉛メッキ(三価クロメート皮膜)	16	N/MS3106B / N/MS3108B	10	1個
その他	アルミ合金	黒色系干渉色	ダミーレセプタクル	-	-	亜鉛メッキ(三価クロメート皮膜)	18	N/MS3106B / N/MS3108B	10	1個
その他	アルミ合金	黒色系干渉色	ダミーレセプタクル	-	-	亜鉛メッキ(三価クロメート皮膜)	20	N/MS3106B / N/MS3108B	10	1個
その他	アルミ合金	黒色系干渉色	ダミーレセプタクル	-	-	亜鉛メッキ(三価クロメート皮膜)	22	N/MS3106B / N/MS3108B	10	1個
その他	アルミ合金	黒色系干渉色	ダミーレセプタクル	-	-	亜鉛メッキ(三価クロメート皮膜)	24	N/MS3106B / N/MS3108B	10	1個
その他	アルミ合金	黒色系干渉色	ダミーレセプタクル	-	-	亜鉛メッキ(三価クロメート皮膜)	28	N/MS3106B / N/MS3108B	10	1個
その他	アルミ合金	黒色系干渉色	ダミーレセプタクル	-	-	亜鉛メッキ(三価クロメート皮膜)	32	N/MS3106B / N/MS3108B	10	1個
その他	アルミ合金	黒色系干渉色	ダミーレセプタクル	-	-	亜鉛メッキ(三価クロメート皮膜)	36	N/MS3106B / N/MS3108B	10	1個
その他	アルミ合金	黒色系干渉色	ダミーレセプタクル	-	-	亜鉛メッキ(三価クロメート皮膜)	48	N/MS3106B / N/MS3108B	10	1個
その他	アルミ合金	黒色系干渉色	ダミーレセプタクル	-	-	亜鉛メッキ(三価クロメート皮膜)	12S	N/MS3106B / N/MS3108B	10	1個
その他	アルミ合金	黒色系干渉色	ダミーレセプタクル	-	-	亜鉛メッキ(三価クロメート皮膜)	14S	N/MS3106B / N/MS3108B	10	1個
その他	アルミ合金	黒色系干渉色	ダミーレセプタクル	-	-	亜鉛メッキ(三価クロメート皮膜)	16S	N/MS3106B / N/MS3108B	10	1個
その他	アルミ合金	黒色系干渉色	ケーブルクランプ	-	-	亜鉛メッキ(三価クロメート皮膜)	10SL/12S	CA2120 / N/MS3101B / N/MS3106B / N/MS3108B	10	1個
その他	アルミ合金	黒色系干渉色	ケーブルクランプ	-	-	亜鉛メッキ(三価クロメート皮膜)	14S	CA2120 / N/MS3101B / N/MS3106B / N/MS3108B	10	1個
その他	アルミ合金	黒色系干渉色	ケーブルクランプ	-	-	亜鉛メッキ(三価クロメート皮膜)	16/16S	CA2120 / N/MS3101B / N/MS3106B / N/MS3108B	10	1個
その他	アルミ合金	黒色系干渉色	ケーブルクランプ	-	-	亜鉛メッキ(三価クロメート皮膜)	18	CA2120 / N/MS3101B / N/MS3106B / N/MS3108B	10	1個
その他	アルミ合金	黒色系干渉色	ケーブルクランプ	-	-	亜鉛メッキ(三価クロメート皮膜)	20/22	CA2120 / N/MS3101B / N/MS3106B / N/MS3108B	10	1個
その他	アルミ合金	黒色系干渉色	ケーブルクランプ	-	-	亜鉛メッキ(三価クロメート皮膜)	24/28	CA2120 / N/MS3101B / N/MS3106B / N/MS3108B	10	1個
その他	アルミ合金	黒色系干渉色	ケーブルクランプ	-	-	亜鉛メッキ(三価クロメート皮膜)	36	CA2120 / N/MS3101B / N/MS3106B / N/MS3108B	10	1個
その他	-	暗緑色	ゴムブッシング	合成ゴム	φ5.3	-	-	-	10	1個
その他	-	暗緑色	ゴムブッシング	合成ゴム	φ7.7	-	-	-	10	5個
その他	-	暗緑色	ゴムブッシング	合成ゴム	φ10.9	-	-	-	10	5個
その他	-	暗緑色	ゴムブッシング	合成ゴム	φ14	-	-	-	10	5個
その他	-	暗緑色	ゴムブッシング	合成ゴム	φ15.6	-	-	-	10	5個
その他	-	暗緑色	ゴムブッシング	合成ゴム	φ18.8	-	-	-	10	1個
その他	-	暗緑色	ゴムブッシング	合成ゴム	φ23.6	-	-	-	10	1個
その他	-	暗緑色	ゴムブッシング	合成ゴム	φ31.5	-	-	-	10	1個
その他	-	暗緑色	ゴムブッシング	合成ゴム	φ34.7	-	-	-	10	1個
その他	-	暗緑色	ゴムブッシング	合成ゴム	φ41	-	-	-	10	1個
その他	-	暗緑色	ゴムブッシング	合成ゴム	φ47.4	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

867円 ( 954円 )	在庫品1日目当日出荷可能
1,043円 ( 1,147円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
390円 ( 429円 )	在庫品1日目当日出荷可能
592円 ( 651円 )	在庫品1日目当日出荷可能
625円 ( 688円 )	在庫品1日目当日出荷可能
773円579円 ( 637円 )	在庫品1日目当日出荷可能
854円 ( 939円 )	在庫品1日目当日出荷可能
1,062円 ( 1,168円 )	在庫品1日目当日出荷可能
1,858円 ( 2,044円 )	在庫品1日目当日出荷可能
1,595円 ( 1,755円 )	在庫品1日目当日出荷可能
41,276円 ( 45,404円 )	在庫品1日目当日出荷可能
14,470円 ( 15,917円 )	在庫品1日目当日出荷可能
1,242円 ( 1,366円 )	在庫品1日目当日出荷可能
1,989円 ( 2,188円 )	在庫品1日目当日出荷可能
1,860円 ( 2,046円 )	在庫品1日目当日出荷可能
1,540円 ( 1,694円 )	在庫品1日目当日出荷可能
5,705円 ( 6,276円 )	在庫品1日目当日出荷可能
2,241円 ( 2,465円 )	在庫品1日目当日出荷可能
12,924円 ( 14,216円 )	在庫品1日目当日出荷可能
9,037円 ( 9,941円 )	在庫品1日目当日出荷可能
3,681円 ( 4,049円 )	在庫品1日目当日出荷可能
1,944円 ( 2,138円 )	在庫品1日目当日出荷可能
4,280円 ( 4,708円 )	在庫品1日目当日出荷可能
556円 ( 612円 )	在庫品1日目当日出荷可能
518円 ( 570円 )	在庫品1日目当日出荷可能
654円 ( 719円 )	在庫品1日目当日出荷可能
674円 ( 741円 )	在庫品1日目当日出荷可能
708円 ( 779円 )	在庫品1日目当日出荷可能
831円 ( 914円 )	在庫品1日目当日出荷可能
1,883円 ( 2,071円 )	在庫品1日目当日出荷可能
191円 ( 210円 )	在庫品1日目当日出荷可能
116円 ( 128円 )	在庫品1日目当日出荷可能
144円 ( 158円 )	在庫品1日目当日出荷可能
147円 ( 162円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
187円121円 ( 133円 )	在庫品1日目当日出荷可能
365円 ( 402円 )	在庫品1日目当日出荷可能
438円 ( 482円 )	在庫品1日目当日出荷可能
484円 ( 532円 )	在庫品1日目当日出荷可能
1,214円 ( 1,335円 )	在庫品1日目当日出荷可能
1,814円 ( 1,995円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

各種付属品。
【特長】
・通常環境条件下でご使用いただける汎用性豊かな丸型コネクタ（半田付結線式）です。
・MIL規格品のMSコネクタと互換性を持ち、諸条件に基づいた厳しい各種試験項目を満足し、高度の技術・品質管理・生産管理の下で製作されております。
・高い性能と信頼性に加え、豊富な品種と用途により、幅広い分野にご使用いただけます。
・レセプタクルとプラグ及び付属品の組合わせで、ケーブルとケーブル、パネルとケーブル間の電気的接続に使用できます。
【用途】
・産業機器、工作機器、FA機器、通信機器、放送機器、計測機器、医療機器、コンピュータおよび関連機器、その他各種電子・電気機器等に適用します。
