D sub シリーズ 付属品
- 通常単価(税別)
- 80円～3,008円特別価格
- 税込単価
- 88円～3,309円特別価格
通常出荷日：在庫品1日目当日出荷可能
D subシリーズ付属品。【特長】・ストレートクランプ・プラスチック製分割型・D※-C1（C2）-J※...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 付属のネジに関して、三価クロメート皮膜のバラツキにより色味に差異が発生する場合がありますが、めっきの耐食性に問題はございません。
- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
未確定：候補が152型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
商品特徴詳細

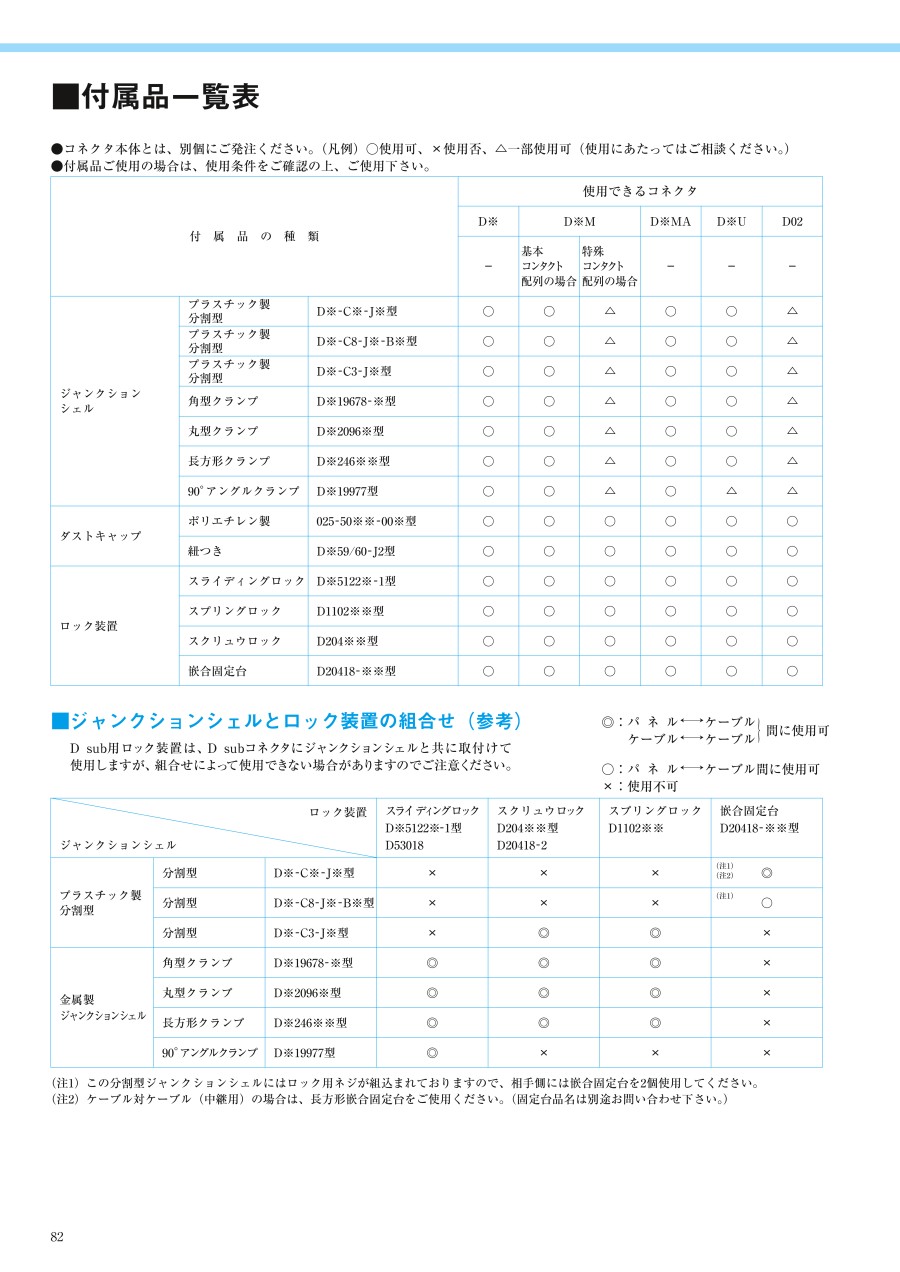

D sub シリーズ 付属品の仕様
| 付属品の種類 | 使用できるコネクタ | |||||||
| D※ | D※M | D※MA | D※U | D02 | ||||
| - | 基本 コンタクト 配列の場合 | 特殊 コンタクト 配列の場合 | - | - | - | |||
| ジャンクション シェル | プラスチック製 分割型 | D※-C※-J※型 | 〇 | 〇 | △ | 〇 | 〇 | △ |
| プラスチック製 分割型 | D※-C8-J※-B※型 | 〇 | 〇 | △ | 〇 | 〇 | △ | |
| プラスチック製 分割型 | D※C3-J※型 | 〇 | 〇 | △ | 〇 | 〇 | △ | |
| 角型クランプ | D※19678-※型 | 〇 | 〇 | △ | 〇 | 〇 | △ | |
| 丸型クランプ | D※2096※型 | 〇 | 〇 | △ | 〇 | 〇 | △ | |
| 長方形クランプ | D※246※※型 | 〇 | 〇 | △ | 〇 | 〇 | △ | |
| 90°アングルクランプ | D※19977型 | 〇 | 〇 | △ | 〇 | △ | △ | |
| ダストキャップ | ポリエチレン製 | 025-50※※-00※型 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 紐つき | D※59/60-J2型 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
| ロック装置 | スライディングロック | D※5122※-1型 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| スプリングロック | D1102※※型 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
| スクリュウロック | D204 ※※型 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
| 嵌合固定台 | D20418-※※型 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
コネクタ本体とは、別個にご発注ください。（凡例）◯使用可、☓使用否、△一部使用可（使用にあたってはご相談ください。）
付属品ご使用の場合は、使用条件をご確認の上、ご使用ください。
- ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
313円 ( 344円 ) | 在庫品1日目当日出荷可能 |
121円 ( 133円 ) | 在庫品1日目当日出荷可能 |
108円 ( 119円 ) | 在庫品1日目当日出荷可能 |
313円 ( 344円 ) | 在庫品1日目当日出荷可能 |
272円 ( 299円 ) | 在庫品1日目当日出荷可能 |
100円 ( 110円 ) | 在庫品1日目当日出荷可能 |
284円 ( 312円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
228円 ( 251円 ) | 在庫品1日目当日出荷可能 |
214円117円 ( 129円 ) | 在庫品1日目当日出荷可能 |
185円 ( 204円 ) | 在庫品1日目当日出荷可能 |
107円 ( 118円 ) | 在庫品1日目当日出荷可能 |
164円 ( 180円 ) | 在庫品1日目当日出荷可能 |
299円 ( 329円 ) | 在庫品1日目当日出荷可能 |
108円 ( 119円 ) | 在庫品1日目当日出荷可能 |
275円 ( 303円 ) | 在庫品1日目当日出荷可能 |
255円 ( 281円 ) | 在庫品1日目当日出荷可能 |
294円 ( 323円 ) | 在庫品1日目当日出荷可能 |
352円 ( 387円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
294円147円 ( 162円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
189円 ( 208円 ) | 在庫品1日目当日出荷可能 |
453円 ( 498円 ) | 在庫品1日目当日出荷可能 |
690円 ( 759円 ) | 在庫品1日目当日出荷可能 |
366円 ( 403円 ) | 在庫品1日目当日出荷可能 |
539円 ( 593円 ) | 在庫品1日目当日出荷可能 |
415円 ( 457円 ) | 在庫品1日目当日出荷可能 |
442円 ( 486円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
424円 ( 466円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
808円 ( 889円 ) | 在庫品1日目当日出荷可能 |
1,369円 ( 1,506円 ) | 在庫品1日目当日出荷可能 |
1,610円 ( 1,771円 ) | 在庫品1日目当日出荷可能 |
1,210円 ( 1,331円 ) | 在庫品1日目当日出荷可能 |
715円500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
523円 ( 575円 ) | 在庫品1日目当日出荷可能 |
1,159円 ( 1,275円 ) | 在庫品1日目当日出荷可能 |
2,894円 ( 3,183円 ) | 在庫品1日目当日出荷可能 |
2,909円 ( 3,200円 ) | 在庫品1日目当日出荷可能 |
1,494円 ( 1,643円 ) | 在庫品1日目当日出荷可能 |
748円 ( 823円 ) | 在庫品1日目当日出荷可能 |
786円 ( 865円 ) | 在庫品1日目当日出荷可能 |
684円376円 ( 414円 ) | 在庫品1日目当日出荷可能 |
904円 ( 994円 ) | 在庫品1日目当日出荷可能 |
1,077円 ( 1,185円 ) | 在庫品1日目当日出荷可能 |
1,021円 ( 1,123円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
451円 ( 496円 ) | 在庫品1日目当日出荷可能 |
806円 ( 887円 ) | 在庫品1日目当日出荷可能 |
743円 ( 817円 ) | 在庫品1日目当日出荷可能 |
1,138円 ( 1,252円 ) | 在庫品1日目当日出荷可能 |
1,275円701円 ( 771円 ) | 在庫品1日目当日出荷可能 |
197円 ( 217円 ) | 在庫品1日目当日出荷可能 |
557円 ( 613円 ) | 在庫品1日目当日出荷可能 |
1,165円 ( 1,282円 ) | 在庫品1日目当日出荷可能 |
1,050円 ( 1,155円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
D subシリーズ付属品。
【特長】
・ストレートクランプ・プラスチック製分割型・D※-C1（C2）-J※型。
＜コネクタを結合後、両側のロック用ネジをまわして相手側に組込まれた嵌合固定台に結合、固定します。＞
＜ロック用嵌合固定ネジには、M2.6、M3、#4-40の3種があります。＞
・ストレートクランプ・プラスチック製分割型・D※-C8-J※-B※型。
＜相手コネクタとの嵌合固定用ネジは、ドライバ操作のショートスクリュウタイプ（プラス・マイナス兼用）と指で操作ができるロングスクリュウタイプがあり、ミリ及びインチネジがあります。＞
・分割型ジャンクションシェル。
＜D※-C1、D※-C2、D※-C8型ジャンクションシェル（クランプフード）は2つ分かれる分割型ツーピース構造の為、コネクタ結線後に容易に取りつける事ができます。＞
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 付属のネジに関して、三価クロメート皮膜のバラツキにより色味に差異が発生する場合がありますが、めっきの耐食性に問題はございません。
- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
