基板対電線接続用コネクタ（機器内用） PS-LA シリーズ（2.54mmピッチ）【100個入り】

基板対電線接続用コネクタ（機器内用） PS-LA シリーズ（2.54mmピッチ） PS-SLA-C2-1-100
通常単価(税別)
3,352円
税込単価
3,687円
通常出荷日：在庫品1日目当日出荷可能

・振動や引っ張りに強いロック構造と誤挿入防止構造を持ち、ばね特性を活かした2点接触構造のコネクタ用コン...

詳細を確認
  • 日本航空電子（JAE）製品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
    ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。
  • メーカー荷姿リール品の商品につきまして
    リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
    ご了承の程お願い申し上げます。
詳細を確認

よく一緒に見られています

IL-Gシリーズ ソケットコンタクト（圧着式）

日本航空電子工業

IL-Gシリーズ ソケットコンタクト（圧着式）
通常価格(税別)： 17円 (税込価格：19円)

通常出荷日：在庫品1日目

よく一緒に見られています

PSシリーズ 圧着結線式ソケットコンタクト（ディスクリートワイヤ用）

日本航空電子工業

PSシリーズ 圧着結線式ソケットコンタクト（ディスクリートワイヤ用）
通常価格(税別)： 19円 (税込価格：21円)

通常出荷日：在庫品1日目

型番:

PS-SLA-C2-1-100
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
パック (100個入り)
－閉じる

PS-SLA-C2-1-100の仕様・寸法情報

コネクタシリーズ頭文字
P・Q・R
P・Q・R
[RCA] PS
適用ピン・コンタクト
メス
電線接続方法
圧着
接続方向
ストレート
適用電線サイズ(AWG)
28～24
適用電線被覆外径(mm)
1.0～1.6
コンタクト接触部仕上
ニッケル上 金
梱包形態
バラ状
材質
ばね用りん青銅
トラスココード
418-2031
RoHS?
10

商品情報

PS-LA シリーズ コンタクトの仕様

極数4～30（極毎）
コンタクトビッチ2.54mm、2列
定格電流3A
耐電圧AC1000Vr.m.s（1分間）
絶縁抵抗1000MΩ以上
接触抵抗10mΩ以下
使用温度-40℃～+85℃
適用電線AWG#28～#24相当の撚線
適用基板厚1.6mm
外観

外観

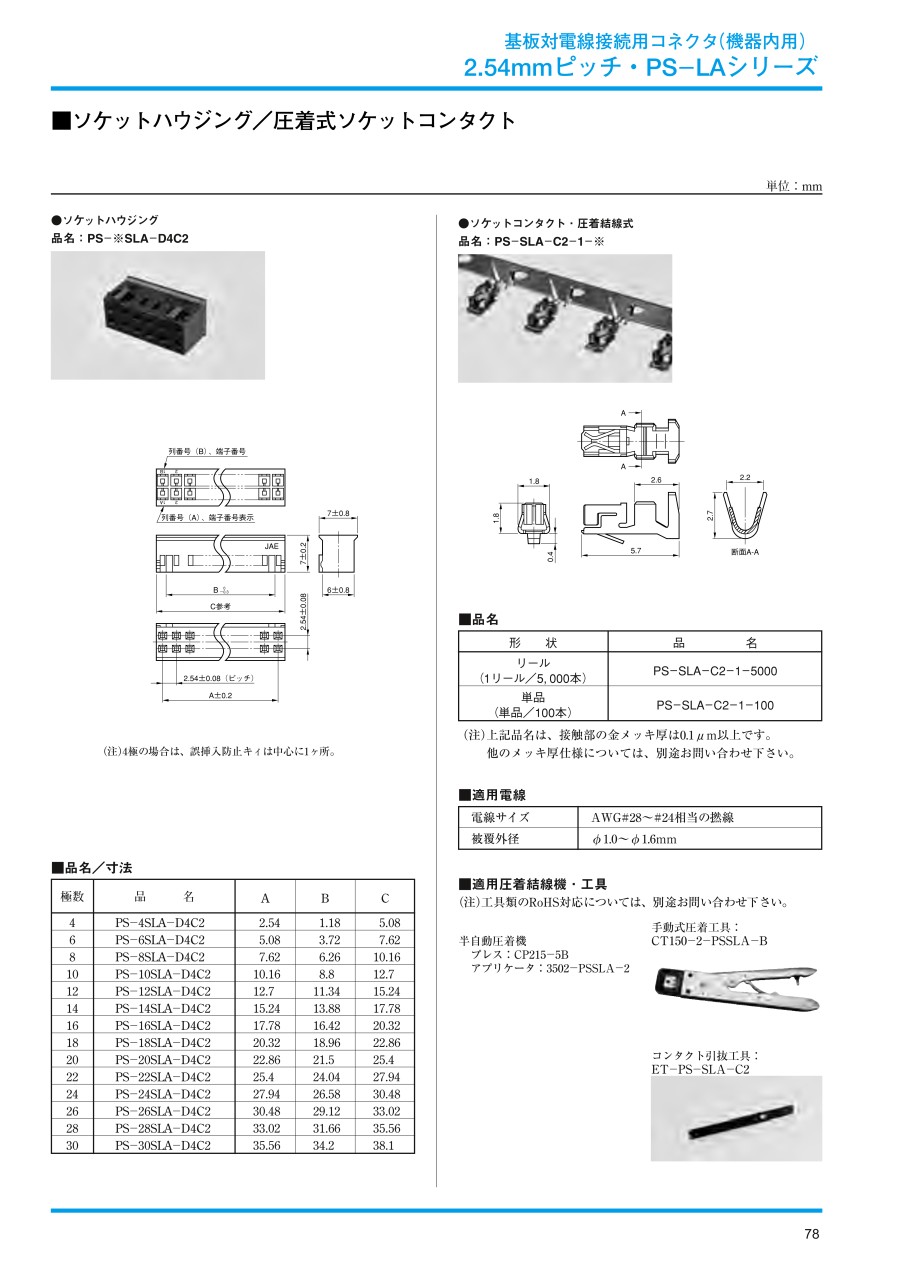

外形図

外形図

形状品名
リール
（1 リール／5,000本）		PS-SLA-C2-1-5000
単品
（単品／100本）		PS-SLA-C2-1-100
電線サイズAWG#28～#24相当の撚線
被覆外径φ1.0～φ1.6mm

型番リスト

表示件数
  • 1
    • 型番
    PS-SLA-C2-1-100

    梱包形態

    トラスココード

    		RoHS?最小発注数量
    バラ状
    418-2031
    10
    1パック

    100個入り

    通常単価(税別) (税込単価)
    通常出荷日
    3,352円
    ( 3,687円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ・振動や引っ張りに強いロック構造と誤挿入防止構造を持ち、ばね特性を活かした2点接触構造のコネクタ用コンタクト。
    【特長】
    ・実装高さ9.5mm、コンタクトピッチ2.54mmの小型、低背型で、PSシリーズコネクタのファミリ品。
    ・コネクタの倒れ込みや挿抜時のこじりに強いボックスタイプのピンヘッダ（ストレート/ライトアングル）。
    ・圧着式ソケットとの組合わせにより、基板対ケーブル接続用として高密度実装に最適。
    ・振動や引っ張りに強いロック構造と誤挿入防止構造を持つ。
    ・ばね特性を活かした2点接触構造のソケットコンタクト等、確実で安定した接続が得られる高信頼型。
    【用途】
    ・電算機、事務機、通信機器、計測機器、AV機器、家電等に最適。

    ご注意

    • 日本航空電子（JAE）製品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
      ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。
    • メーカー荷姿リール品の商品につきまして
      リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
      ご了承の程お願い申し上げます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    基板対電線接続用コネクタ（機器内用） PS-LA シリーズ（2.54mmピッチ）の型番PS-SLA-C2-1-100のページです。 型番PS-SLA-C2-1-100に関する仕様情報を記載しております。
