日本航空電子工業

PSシリーズ 圧着結線式ソケットコンタクト（ディスクリートワイヤ用）【1～5000個入り】

PSシリーズ 圧着結線式ソケットコンタクト（ディスクリートワイヤ用）
通常単価(税別)
19円～44,134円特別価格
税込単価
21円～48,547円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目～1日目一部当日出荷可能

クローズドエントリ構造（四方壁面）で、確実な嵌合と接触が得られる高信頼型のコンタクトピン。【特長】・ピ...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • メーカー荷姿リール品の商品につきまして
    リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
    ご了承の程お願い申し上げます。
詳細を確認

よく一緒に見られています

ILシリーズ ソケットコンタクト（圧着式）

日本航空電子工業

ILシリーズ ソケットコンタクト（圧着式）
通常価格(税別)： 15円 (税込価格：17円)

通常出荷日：在庫品1日目

よく一緒に見られています

IL-Gシリーズ ソケットコンタクト（圧着式）

日本航空電子工業

IL-Gシリーズ ソケットコンタクト（圧着式）
通常価格(税別)： 17円 (税込価格：19円)

通常出荷日：在庫品1日目

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

商品特徴詳細

PS シリーズ 圧着式オリジナルタイプ コンタクトの特長

  • ピンヘッダには、ライトアングルタイプとストレートタイプが有り、基板に対して垂直又は水平に電線を引き出す事が可能。
  • 電線側は、結線容易な圧着式。被覆剥きしたディスクリートワイヤを専用圧着結線機にて、ソケットコンタクトに圧着結線。迅速で均一した仕上がりが得られる。
  • 高信頼ソケットコンタクト。相手側ピンヘッダのピンコンタクトが挿入される口元は、クローズドエントリ構造（四方壁面）で、確実な嵌合と接触が得られる高信頼型。

PS シリーズ 圧着式オリジナルタイプ コンタクトの仕様

極数1列型：5、10、15、20、25、30
1列型：10、16、20、26、30、34、40、50、60
定格電流3A
耐電圧AC1000Vr.m.s（1分間）
接触抵抗10mΩ以下
絶緑抵抗1000MΩ以上
使用温度（注）-55℃～+85℃
適用基板厚1.6mm
適用電線AWG#22～#36相当の撚線

（注）キィ付きソケットハウジング用クランプフード使用の場合：-25～+80℃

外観

外観

  • 材料：リン青銅
  • 仕上（接触部）：ニッケル上金メッキ（0.1μm以上）
  • 仕上（その他）：ニッケル上金フラッシュ

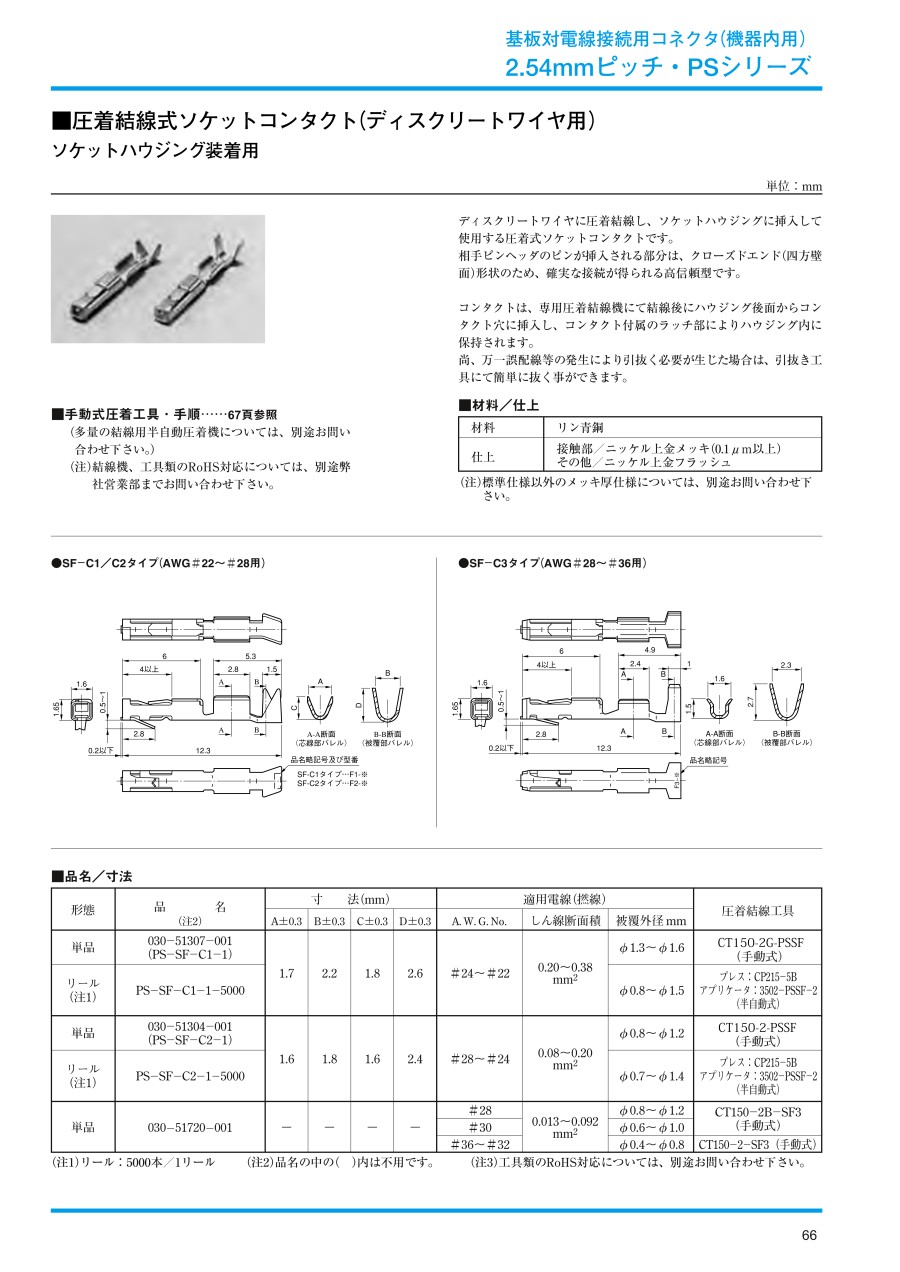

外形図

外形図

規格表

形態品名寸法（mm）適用電線（撚線）圧着結線工具
A±0.3B±0.3C±0.3D±0.3A.W.G.No.しん線断面積被覆外径mm
単品030-51307-001
（PS-SF-C1-1）		1.72.21.82.6#24～#220.20～0.38
mm2		φ1.3～φ1.6CT150-2G-PSSF
（手動式）
単品030-51304-001
（PS-SF-C2-1）		1.61.81.62.4#28～#240.08～0.20
mm2		φ0.8～φ1.2CT150-2-PSSF
（手動式）
リール
（注1）		PS-SF-C2-1-5000φ0.7～φ1.4ブレス：CP215-5B
アブリケータ：3502-PSSF-2
（半自動式）

（注1）1リール：5,000本

型番リスト

表示件数
  • 1
    • 型番
    030-51304-001
    030-51304-003
    030-51307-001
    PS-SF-C1-1-5000
    PS-SF-C2-1-5000

    コネクタ形状

    適用ピン・コンタクト

    適用電線サイズ

    (AWG)

    適用電線サイズ

    (mm2)

    適用電線被覆外径

    (mm)

    梱包形態

    コンタクト接触部めっき厚

    (μm)

    トラスココード

    		RoHS?最小発注数量
    -
    メス
    24～28
    0.08～0.20
    0.8～1.2
    バラ状
    -
    417-5999
    10
    10個
    -
    メス
    24～28
    0.08～0.20
    0.8～1.2
    バラ状
    0.76以上
    -
    10
    5個
    -
    メス
    22～24
    0.20～0.38
    1.3～1.6
    バラ状
    -
    417-6006
    10
    10個
    角型
    オス
    22～24
    0.20～0.38
    0.8～1.5
    リール状
    -
    -
    10
    5000個
    -
    メス
    24～28
    0.08～0.20
    0.7～1.4
    リール状
    -
    -
    10
    1パック

    5000個入り

    通常単価(税別) (税込単価)
    通常出荷日
    19円
    ( 21円 )
    在庫品1日目当日出荷可能
    76円
    ( 84円 )
    在庫品1日目当日出荷可能
    19円
    ( 21円 )
    在庫品1日目当日出荷可能
    21円
    ( 23円 )
    1日目
    44,134円39,720円
    ( 43,692円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    クローズドエントリ構造（四方壁面）で、確実な嵌合と接触が得られる高信頼型のコンタクトピン。
    【特長】
    ・ピンヘッダにはライトアングルタイプとストレートタイプがある。
    ・基板に対して垂直又は水平に電線を引き出すことが可能。
    ・被覆剥きしたディスクリートワイヤを専用圧着結線機にて、ソケットコンタクトを圧着結線。
    ・迅速で均一した仕上がり。
    ・2.54mmピッチ1列型/2列型。基板対電線（ディスクリートワイヤ）接続用。
    【用途】
    ・電算機、事務機、通信機器、計測機器、AV機器、家電等に最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • メーカー荷姿リール品の商品につきまして
      リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
      ご了承の程お願い申し上げます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
