日本航空電子工業

MX23A シリーズ圧着結線型ソケットコンタクト【5000個入り】

カタログ |

通常単価(税別): 49,587円

税込単価: 54,546円

通常出荷日：1日目

【特長】・ソケットコンタクトはビーム長の長い2枚重ねバネ構造で、確実で安定した接触が得られる高信頼型で...

日本航空電子（JAE）製品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。

M23S05K4F1

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

小型防水型・基板対電線接続用コネクタ MX23A シリーズフロントキャップ・ダミー栓

M23S05K4F1の仕様・寸法情報

コネクタシリーズ頭文字

M・N・O

適用ピン・コンタクト

メス

電線接続方法

圧着

接続方向

ストレート

適用電線サイズ(AWG)

22(AVSS)

適用電線サイズ(mm²)

0.3(AVSS)

適用電線被覆外径(mm)

1.4～1.5

コンタクト接触部仕上

錫

材質

高導電銅合金

適用電線タイプ

AVSS

備考

被覆外径はケーブルによって異なります｡ご使用のケーブルに対する適用外径をご確認の上､ご使用下さい｡

RoHS?

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

M23S05K4F1

適用電線サイズ

(AWG)

適用電線サイズ

(mm²)

適用電線被覆外径

(mm)

適用電線タイプ

RoHS?

最小発注数量

22(AVSS)

0.3(AVSS)

1.4～1.5

AVSS

1パック

5000個入り

通常単価(税別) (税込単価)	通常出荷日

49,587円

( 54,546円 )

1日目

詳細情報

基本情報

基本情報

【特長】
・ソケットコンタクトはビーム長の長い2枚重ねバネ構造で、確実で安定した接触が得られる高信頼型です。
・コンタクト外形部には大きな面取り部を設けており、端子挿入時にグロメットを傷付け難い形状です。

ご注意

日本航空電子（JAE）製品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。

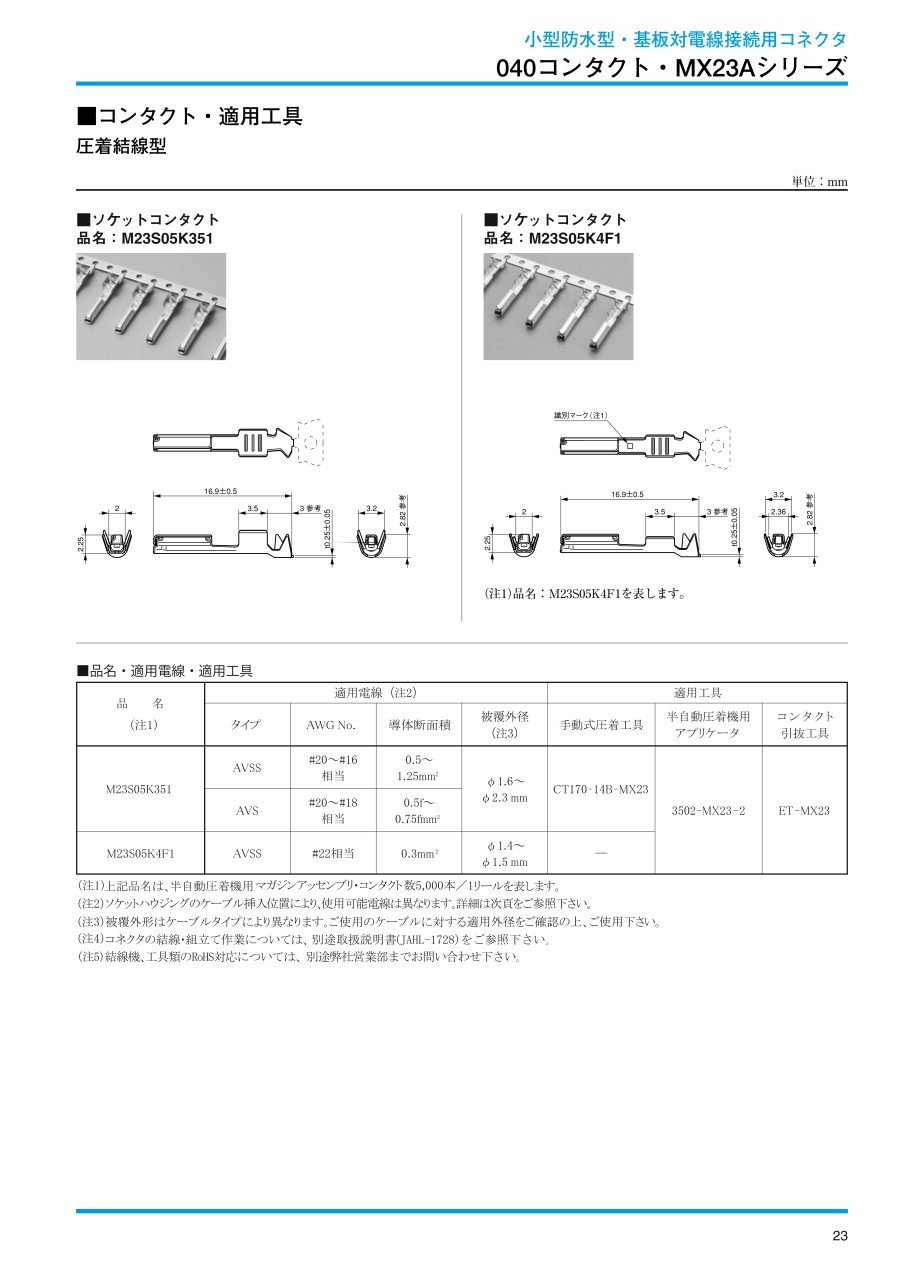

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

商品担当おすすめ

ミスミ
PRC05コネクタワンタッチ・中継タイプ
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MX23A シリーズ圧着結線型ソケットコンタクトの型番M23S05K4F1のページです。型番M23S05K4F1に関する仕様情報を記載しております。
