日本航空電子工業

JL02シリーズ圧着結線型コンタクトバラ状

Name: JL02シリーズ 圧着結線型コンタクト バラ状
Brand: 日本航空電子工業
SKU: 222000483832
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 87円～223円

税込単価: 96円～245円

通常出荷日：在庫品1日目当日出荷可能

JL02シリーズのコンタクトです。【特長】・コンタクトは、結線容易な圧着スナップインタイプ、コネクタの...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
日本航空電子（JAE）製品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。

詳細を確認

よく一緒に見られています

日本航空電子工業

ILシリーズソケットコンタクト（圧着式）

通常価格(税別)： 15円 (税込価格：17円)

通常出荷日：在庫品1日目

よく一緒に見られています

日本航空電子工業

JA*M シリーズ

通常価格(税別)： 116円 (税込価格：128円)

通常出荷日：在庫品1日目

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

JL02シリーズの特長

圧着結線型

コンタクトの外観

ピンコンタクトの寸法図(ケーブル芯線のみ圧着タイプ)

ピンコンタクトの寸法図(ケーブル芯線及び被覆圧着タイプ)

ソケットコンタクトの寸法図(ケーブル芯線のみ圧着タイプ)

ソケットコンタクトの寸法図(ケーブル芯線及び被覆圧着タイプ)

JL02シリーズは、N/MS-A/Bシリーズコネクタや、MIL規格品のMSコネクタと互換性を持ち、圧着スナップインコンタクトを採用した汎用型ローコスト丸型コネクタ。
コンタクトは、結線容易な圧着スナップインタイプ、コネクタの後面よりインシュレータに挿入、クリップにより内部で確実に保持される。
また、インシュレータはモノブロック一体構造なので、専用工具を嵌合面より挿入するだけで、回路変更や誤配線が生じた場合でも該当コンタクトを容易に引抜くことができる。
圧着には小型の手動式工具および多量の結線用に半自動圧着機も完備、FA機器をはじめ各種産業機器のインターフェイス用として仕様いただけるコネクタ。

型番リスト

表示件数

型番

適用ピン・コンタクト

許容電流

(A)

適用電線サイズ

(AWG)

適用電線サイズ

(mm²)

適用電線被覆外径

(mm)

接触抵抗

(mΩ以下(初期))

備考

RoHS?

最小発注数量

オス	2	24～20	0.2～0.5	Φ3.7 以下	15	接触抵抗は､0.2mm², 3Aの時の数値です	10	1個
オス	5	20～16	0.5～1.25	Φ3.7 以下	7.3	接触抵抗は､0.5mm², 7.5Aの時の数値です	10	5個
オス	13	16～14	1.25～2	Φ3.7 以下	3.85	接触抵抗は､1.25mm²,13Aの時の数値です	10	1個
メス	5	20～16	0.5～1.25	Φ3.7 以下	7.3	接触抵抗は､0.5mm², 7.5Aの時の数値です	10	5個
メス	13	16～14	1.25～2	Φ3.7 以下	3.85	接触抵抗は､1.25mm²,13Aの時の数値です	10	1個

通常単価(税別) (税込単価)	通常出荷日

94円 ( 103円 )	在庫品1日目当日出荷可能
87円 ( 96円 )	在庫品1日目当日出荷可能
109円 ( 120円 )	在庫品1日目当日出荷可能
223円 ( 245円 )	在庫品1日目当日出荷可能
183円 ( 201円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

JL02シリーズのコンタクトです。
【特長】
・コンタクトは、結線容易な圧着スナップインタイプ、コネクタの後面よりインシュレータに挿入、クリップにより内部で確実に保持されます

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
日本航空電子（JAE）製品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。

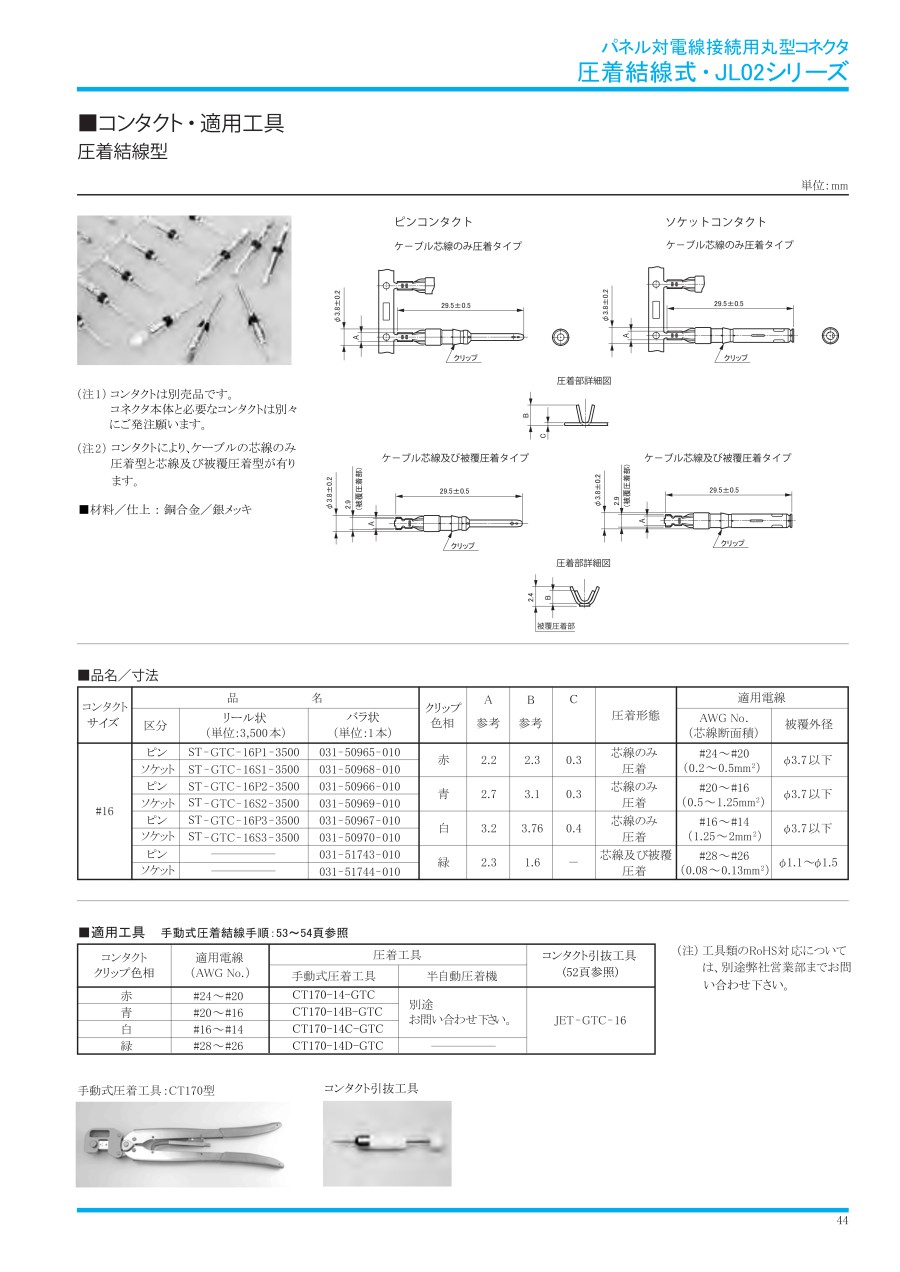

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
PRC05コネクタワンタッチ・中継タイプ
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
