D02シリーズ 圧着型コンタクト【1～100個入り】
- 通常単価(税別)
- 65円～4,722円
- 税込単価
- 72円～5,194円
結線容易な圧着型コンタクトです。【特長】・操作の簡単な専用圧着工具を用いた結線作業で能率が一段とアップ...
詳細を確認- こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
高密度多芯型 D02シリーズの仕様
030-51451〜51453の外観
D02-22-22P-1000〜26S-PKG100の外観
D02シリーズは、D subコネクタと同一シェルサイズの中に約2倍のコンタクト数を有する高密度実装型コネクタ。小型、軽量で信頼性に富み、結線容易な圧着型(プレストタイプとマシンタイプの2種)で使いやすい。OA機器をはじめ各種電子機器の高密度実装に最適。
高密度多芯型 D02シリーズの特長
結線容易な圧着型コンタクト
操作の簡単な専用圧着工具を用いた結線作業で能率が一段とアップ。結線工数を大幅に削減できる。
高信頼マシン（切削）タイプとローコストのプレストタイプの2種類。
コンタクトは、結線後コネクタの後面からインシュレータに挿入装着する。
コンタクト引き抜きも可
回路変更や万一の誤配線が生じた場合は、専用引抜工具を用いて簡単に引き抜くことができる。
D sub共通のアクセサリ適合
コネクタ本体はD subコネクタと同一形状なので、ジャンクションシェルなどの付属品は共通して使用可能。
マシンタイプコンタクト(圧着型)
ピンコンタクトの外形図
ソケットコンタクトの外形図
| コンタクト サイズ | 品名 | 適用電線 AWG No. | A | φD | 手動式圧着工具 | コンタクト 挿入/引抜工具 | ||
|---|---|---|---|---|---|---|---|---|
| ピン | ソケット | 工具本体 | ロケータ | |||||
| 22-22 | 030-51451 | 030-51453 | #22～#24 | 5.75 | 0.89 | M22520/2-01 | JP-D02 | 挿入工具:IT-D02PS-2 引抜工具:ET-D02P-1(ピン) 引抜工具:ET-D02S-1(ソケット用) |
| 22-26 | 030-51452 | - | #26～#28 | 5.65 | 0.66 | |||

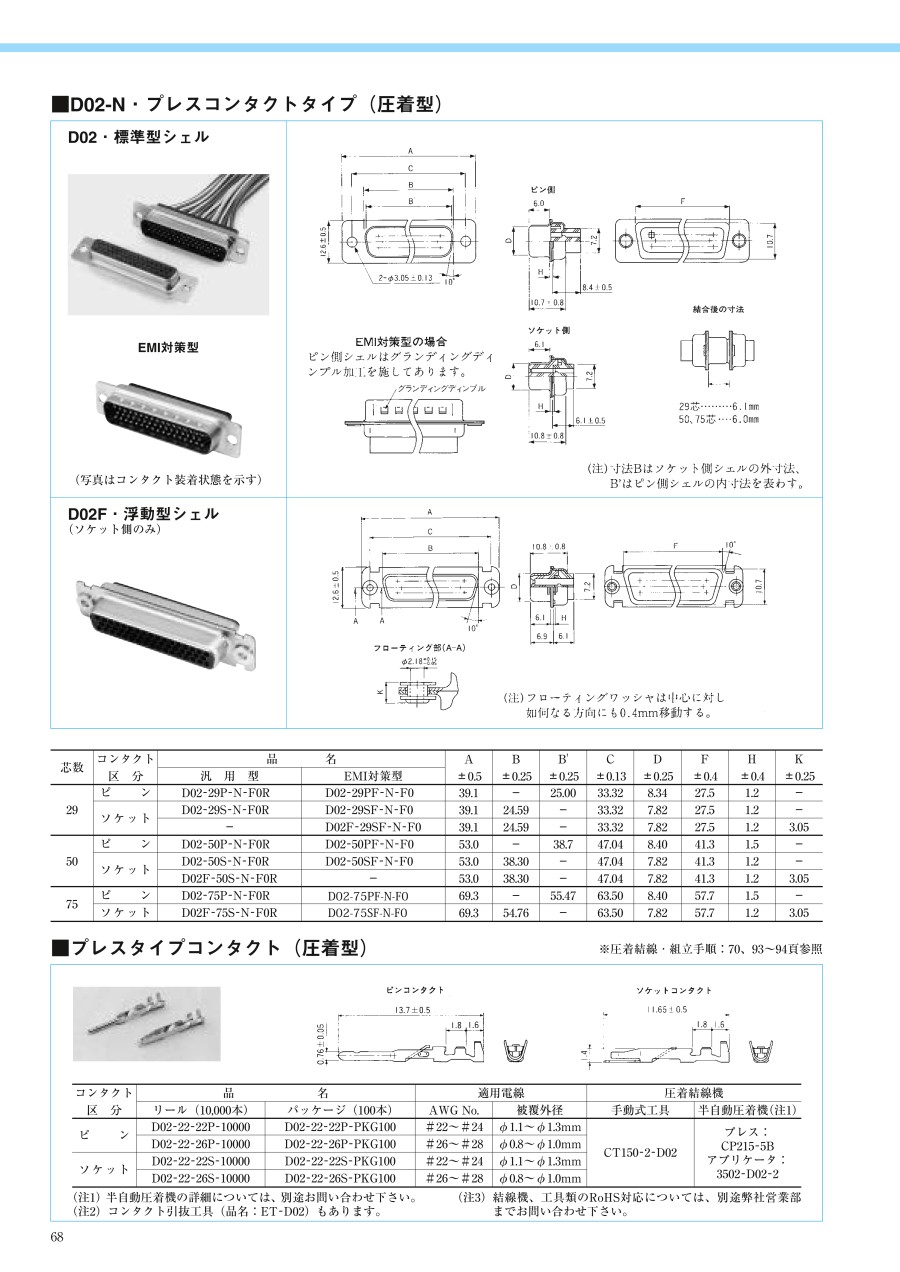

プレスタイプコンタクト(圧着型)
ピンコンタクトの外形図
ソケットコンタクトの外形図
| コンタクト 区分 | 品名 | 適用電線 | 圧着結線機 | |||
|---|---|---|---|---|---|---|
| リール(10,000本) | パッケージ(100本) | AWG No. | 被覆外径 | 手動式工具 | 半自動圧着機(注1) | |
| ピン | D02-22-22P-10000 | D02-22-22P-PKG100 | #22～#24 | φ1.1～φ1.3mm | CT150-2-D02 | プレス: CP215-5B アプリケータ: 3502-D02-2 |
| D02-22-26P-10000 | D02-22-26P-PKG100 | #26～#28 | φ0.8～φ1.0mm | |||
| ソケット | D02-22-22S-10000 | D02-22-22S-PKG100 | #22～#24 | φ1.1～φ1.3mm | ||
| D02-22-26S-10000 | D02-22-26S-PKG100 | #26～#28 | φ0.8～φ1.0mm | |||
(注1)半自動圧着機の詳細については、別途お問い合わせください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,844円 ( 4,228円 ) | 在庫品1日目当日出荷可能 |
65円 ( 72円 ) | 在庫品1日目当日出荷可能 |
3,635円 ( 3,999円 ) | 在庫品1日目当日出荷可能 |
4,722円 ( 5,194円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
結線容易な圧着型コンタクトです。
【特長】
・操作の簡単な専用圧着工具を用いた結線作業で能率が一段とアップ、結線工数を大幅に削減できます
・高信頼マシン（切削）タイプとローコストプレスタイプの2種類があります
・コンタクトは、結線後コネクタの後面からインシュレータに挿入装着します
・回路変更や万一の誤配線が生じた場合は、専用引抜工具を用いて簡単に引き抜く事ができます
ご注意
- こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
