日本航空電子工業

D sub シリーズコンタクト【1～100個入り】

Name: D sub シリーズ コンタクト【1～100個入り】
Brand: 日本航空電子工業
SKU: 222000483696
Rating: 4.5 (4 reviews)

カタログ |

通常単価(税別): 34円～7,821円特別価格

税込単価: 37円～8,603円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

圧着型のコンタクトピン。【特長】・経済的なローコスト。・リアリリーズ・コンタクト保持、挿脱構造。【用途...

詳細を確認

4.54.5

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。

詳細を確認

よく一緒に見られています

日本航空電子工業

PSシリーズ圧着結線式ソケットコンタクト（ディスクリートワイヤ用）

通常価格(税別)： 19円 (税込価格：21円)

通常出荷日：在庫品1日目

よく一緒に見られています

日本航空電子工業

D02シリーズ圧着型コンタクト

通常価格(税別)： 65円 (税込価格：72円)

通常出荷日：在庫品1日目

未確定：候補が29型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

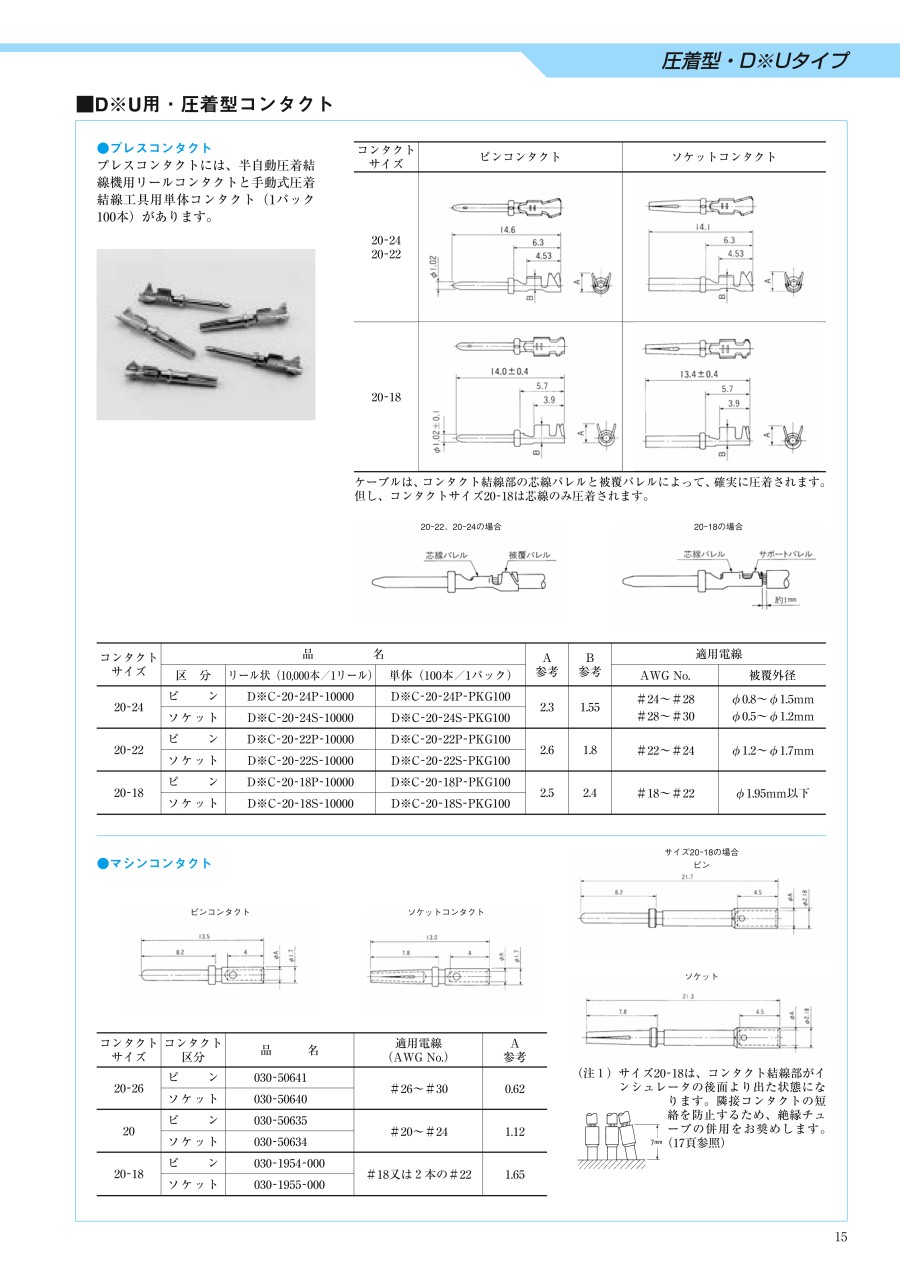

商品情報

プレスコンタクト

プレスコンタクト

20-22、20-24の場合

20-18の場合

ケーブルは、コンタクト結線部の芯線バレルと被覆バレルによって、確実に圧着されます。但し、コンタクトサイズ20-18は芯線のみ圧着されます。

コンタクトサイズ	品名			A 参考	B 参考	適用電線
コンタクトサイズ	区分	リール状(10,000本/1リール)	単体(100本/1パック)	A 参考	B 参考	AWG No.	被覆外径
20-24	ピン	D※C-20-24P-10000	D※C-20-24P-PKG100	2.3	1.55	#24～#28 #28～#30	φ0.8～φ1.5mm φ0.8～φ1.2mm
20-24	ソケット	D※C-20-24S-10000	D※C-20-24S-PKG100	2.3	1.55	#24～#28 #28～#30	φ0.8～φ1.5mm φ0.8～φ1.2mm
20-22	ピン	D※C-20-22P-10000	D※C-20-22P-PKG100	2.6	1.8	#22～#24	φ1.2～φ1.7mm
20-22	ソケット	D※C-20-22S-10000	D※C-20-22S-PKG100	2.6	1.8	#22～#24	φ1.2～φ1.7mm
20-18	ピン	D※C-20-18P-10000	D※C-20-18P-PKG100	2.5	2.4	#18～#22	φ1.95mm以下
20-18	ソケット	D※C-20-18S-10000	D※C-20-18S-PKG100	2.5	2.4	#18～#22	φ1.95mm以下

マシンコンタクト

ピンコンタクト外形図

ソケットコンタクト外形図

サイズ20-18の場合
ピン外形図

サイズ20-18の場合
ソケット外形図

コンタクトサイズ	コンタクト区分	品名	適用電線 (AWG No.)	A 参考
20-26	ピン	030-50641	#26～#30	0.62
20-26	ソケット	030-50640	#26～#30	0.62
20	ピン	030-50635	#20～#24	1.12
20	ソケット	030-50634	#20～#24	1.12
20-18	ピン	030-1954-000	#18又は2本の#22	1.65
20-18	ソケット	030-1955-000	#18又は2本の#22	1.65

型番リスト

表示件数

型番

適用ピン・コンタクト

許容電流

(A)

電線接続方法

接続方向

仕様

適用電線サイズ

(AWG)

適用電線サイズ

(mm²)

適合ケーブルタイプ

コンタクトタイプ

耐電圧 (VACr.m.s. 1分間)

接触抵抗

(mΩ以下(初期))

梱包形態

備考

使用温度範囲

(℃)

インシュレータ材料

EMI対策

RoHS?

最小発注数量

オス	5	圧着	ストレート	マシンコンタクト	18/22×2	0.64/0.81	-	ピン	1000	2.7	-	適用電線はAWG18または2本のAWG22となります	-65～+125	-	-	10	15個
メス	5	圧着	ストレート	マシンコンタクト	18/22×2	0.64/0.81	-	ソケット	1000	2.7	-	適用電線はAWG18または2本のAWG22となります	-65～+125	-	-	10	1個
メス	5	圧着	ストレート	マシンコンタクト	24～20	0.21～0.52	-	ソケット	1000	4.5(AWG24)	-	-	-65～+125	-	-	10	5個
オス	5	圧着	ストレート	マシンコンタクト	24～20	0.21～0.52	-	ピン	1000	4.5(AWG24)	-	-	-65～+125	-	-	10	10個
メス	5	圧着	ストレート	マシンコンタクト	30～26	0.05～0.13	-	ソケット	1000	6(AWG30～28)	-	-	-65～+125	-	-	10	20個
オス	5	圧着	ストレート	マシンコンタクト	30～26	0.05～0.13	-	ピン	1000	6(AWG30～28)	-	-	-65～+125	-	-	10	18個
オス	5	ハンダ	ストレート	マシンコンタクト	-	-	-	ピン	1250	4	-	-	-55～+105	-	-	10	1個
メス	5	ハンダ	ストレート	マシンコンタクト	-	-	-	ソケット	1250	4	-	-	-55～+105	-	-	10	1個
オス	5	ハンダ	ストレート	プレスコンタクト	-	-	-	ピン	1000	6	-	-	-65～+105	-	-	10	1個
メス	5	圧着	ストレート	マシンコンタクト	30～26	-	-	ソケット	1000	2.7	-	-	-	-	-	-	1個
メス	5	圧着	ストレート	マシンコンタクト	24～20	-	-	ソケット	1000	2.7	-	-	-	-	-	10	7個
オス	5	圧着	ストレート	マシンコンタクト	30～26	-	-	ピン	1000	2.7	-	-	-55～+120	-	-	10	11個
オス	5	圧着	ストレート	マシンコンタクト	24～20	-	-	ピン	1000	2.7	-	-	-55～+120	-	-	10	8個
オス	5	ハンダ	ストレート	同軸コンタクト	-	-	RG-316B/U / RG-179B/U	プラグ型	-	-	-	-	-55～+120	ふっ素樹脂	-	10	1個
オス	5	ハンダ	ストレート	同軸コンタクト	-	-	RG-58B/U	プラグ型	-	-	-	-	-55～+120	ふっ素樹脂	-	10	1個
オス	5	ハンダ	アングル	同軸コンタクト	-	-	RG-178B/U	プラグ型	-	-	-	-	-55～+120	ふっ素樹脂	-	10	1個
メス	5	ハンダ	ストレート	同軸コンタクトショートタイプ	-	-	RG-178B/U	レセプタクル型	-	-	-	-	-55～+120	ふっ素樹脂	-	10	1個
メス	5	ハンダ	ストレート	同軸コンタクト	-	-	RG-316B/U / RG-179B/U	レセプタクル型	-	-	-	-	-55～+120	ふっ素樹脂	-	10	1個
メス	5	ハンダ	ストレート	同軸コンタクト	-	-	RG-58B/U	レセプタクル型	-	-	-	-	-55～+120	ふっ素樹脂	-	10	1個
メス	5	ハンダ	アングル	同軸コンタクト	-	-	RG-178B/U	レセプタクル型	-	-	-	-	-55～+120	ふっ素樹脂	-	10	1個
メス	40	ハンダ	ストレート	高電流コンタクト	8	3.264	-	レセプタクル型	-	-	-	-	-55～+120	-	-	10	1個
オス	40	ハンダ	ストレート	高電流コンタクト	8	3.264	-	プラグ型	-	-	-	-	-55～+120	-	-	10	1個
オス	5	圧着	ストレート	同軸コンタクト	-	-	1.5C2V	プラグ型	1000	20	-	-	-55～+105	ETFE	FALSE	10	1個
オス	5	圧着	ストレート	プレスコンタクト	22～18	0.32～0.81	-	ピン	1000	2.7	バラ状	-	-65～+125	-	-	10	1パック 100個入り
メス	5	圧着	ストレート	プレスコンタクト	22～18	0.32～0.81	-	ソケット	1000	2.7	バラ状	-	-65～+125	-	-	10	1パック 100個入り
オス	5	圧着	ストレート	プレスコンタクト	24～22	0.21～0.32	-	ピン	1000	4.5(AWG24)	バラ状	-	-65～+125	-	-	10	1パック 100個入り
メス	5	圧着	ストレート	プレスコンタクト	24～22	0.21～0.32	-	ソケット	1000	4.5(AWG24)	バラ状	-	-65～+125	-	-	10	1パック 100個入り
オス	5	圧着	ストレート	プレスコンタクト	30～24	0.05～0.21	-	ピン	1000	6(AWG30～28)	バラ状	-	-65～+125	-	-	10	1パック 100個入り
メス	5	圧着	ストレート	プレスコンタクト	30～24	0.05～0.21	-	ソケット	1000	6(AWG30～28)	バラ状	-	-65～+125	-	-	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

195円 ( 215円 )	在庫品1日目当日出荷可能
331円 ( 364円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
132円 ( 145円 )	在庫品1日目当日出荷可能
129円 ( 142円 )	在庫品1日目当日出荷可能
37円 ( 41円 )	在庫品1日目当日出荷可能
74円 ( 81円 )	在庫品1日目当日出荷可能
182円 ( 200円 )	在庫品1日目当日出荷可能
34円 ( 37円 )	在庫品1日目当日出荷可能
94円 ( 103円 )	在庫品1日目当日出荷可能
91円 ( 100円 )	在庫品1日目当日出荷可能
166円 ( 183円 )	在庫品1日目当日出荷可能
47円 ( 52円 )	在庫品1日目当日出荷可能
3,428円 ( 3,771円 )	在庫品1日目当日出荷可能
3,083円 ( 3,391円 )	在庫品1日目当日出荷可能
4,980円 ( 5,478円 )	在庫品1日目当日出荷可能
7,796円1,559円 ( 1,715円 )	在庫品1日目当日出荷可能
7,566円 ( 8,323円 )	在庫品1日目当日出荷可能
7,821円 ( 8,603円 )	在庫品1日目当日出荷可能
5,479円 ( 6,027円 )	在庫品1日目当日出荷可能
2,046円 ( 2,251円 )	在庫品1日目当日出荷可能
2,479円 ( 2,727円 )	在庫品1日目当日出荷可能
1,601円320円 ( 352円 )	在庫品1日目当日出荷可能
3,322円 ( 3,654円 )	在庫品1日目当日出荷可能
4,963円 ( 5,459円 )	在庫品1日目当日出荷可能
1,269円 ( 1,396円 )	在庫品1日目当日出荷可能
1,178円 ( 1,296円 )	在庫品1日目当日出荷可能
986円 ( 1,085円 )	在庫品1日目当日出荷可能
1,849円 ( 2,034円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

圧着型のコンタクトピン。
【特長】
・経済的なローコスト。
・リアリリーズ・コンタクト保持、挿脱構造。
【用途】
・通信機器、計測器、PC関連機器に便利。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
Dsubｺﾈｸﾀ　圧着タイプ/プレスコンタクト
適応電線サイズAWG18まで対応した圧着コンタクト
ミスミ
PRC05コネクタワンタッチ・中継タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
