丸型コネクタ 半田付け結線式丸型コネクタ　ケーブル中継用レセプタクルコネクタ SRCNシリーズ

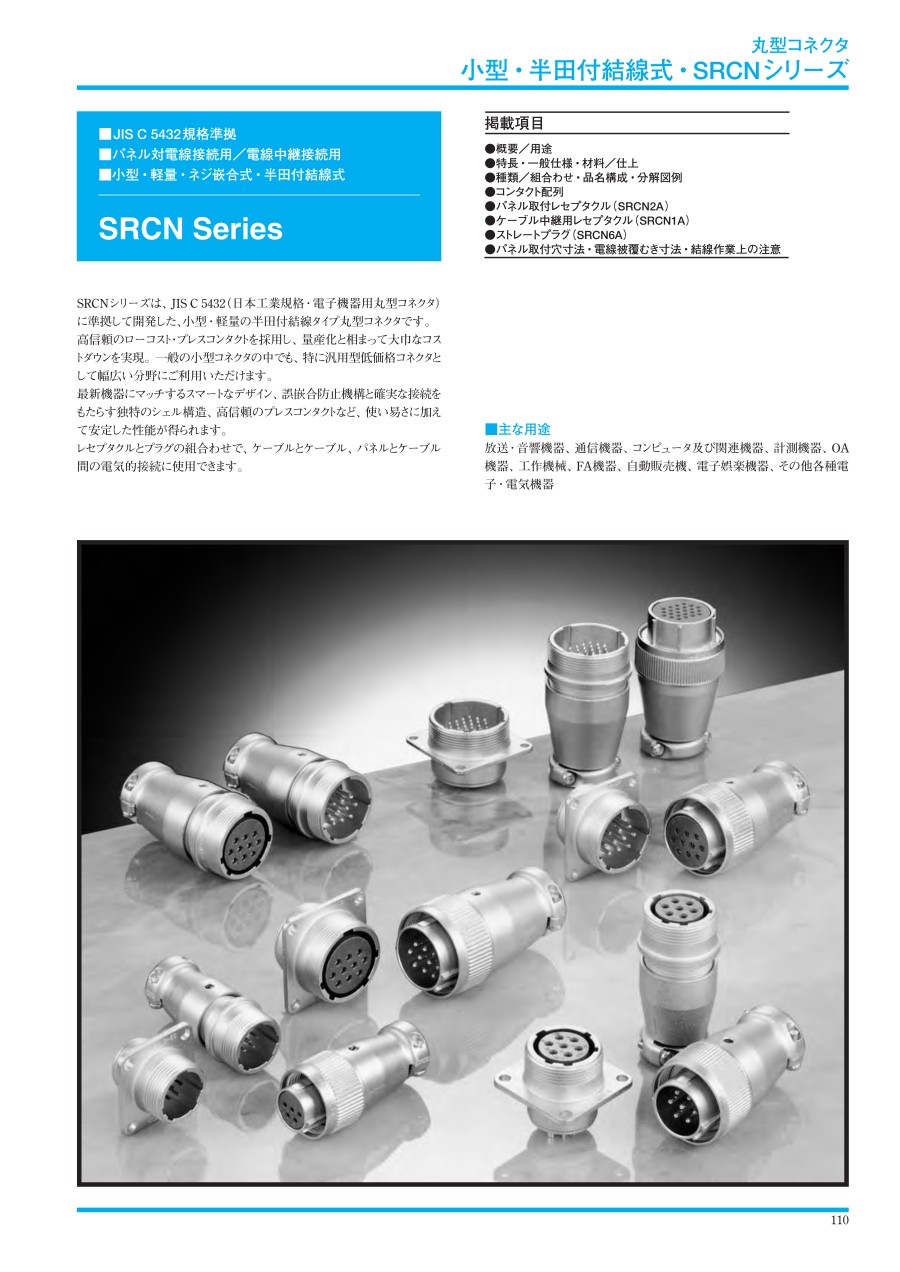

SRCNシリーズの概要

SRCNシリーズは、JIS C 5432（日本工業規格・電子機器用丸型コネクタ）に準拠して開発した､小型・軽量の半田付結線タイプ丸型コネクタ。高信頼のローコスト・プレスコンタクトを採用し、量産化と相まって大巾なコストダウンを実現。一般の小型コネクタの中でも、特に汎用型低価格コネクタとして幅広い分野に利用可能。最新機器にマッチするスマートなデザイン、誤嵌合防止機構と確実な接続をもたらす独特のシェル構造、高信頼のプレスコンタクトなど、使いやすさに加えて安定した性能。レセプタクルとプラグの組合わせで、ケーブルとケーブル、パネルとケーブル間の電気的接続に使用可能。

特長・一般仕様・材料/仕上

ネジ駆動による嵌合・離脱

プラグ側のカップリングナットをまわすことにより、レセプタクルとの嵌合、離脱を行う。小さな力で簡単に確実に操作可能。しかも専用工具不要。

使いやすいローコスト

高信頼のプレスコンタクトの採用と量産化によって大巾なコストダウンを実現。経済的な低価格で利用可能。

ピンインサート・ソケットインサート

ピンインサート・ソケットインサート。

コネクタの組合わせは、レセプタクルとプラグにより行い、内蔵のピンコンタクトとソケットコンタクトにより接続。レセプタクルまたはプラグのいずれにもピンインサートまたはソケットインサートがある。ただし、片側がピンインサートならば相手側はソケットインサートに。これらの使い分けは、機器の状況に応じ決定。一般的には出力側をソケット、入力側をピンにすることを推奨。

クローズドエントリー構造

ソケットコンタクトを収容したインシュレータのコンタクト挿入口元はクローズドエントリーで、ピンコンタクトの先端がスムーズに案内され、ソケットの接触片に無理な力がかからず接続を図る。
また、ピンより太いチェック端子棒等の挿入ができず、ソケットは常に良好状態を保ち、安定した接触と性能。

5箇所の嵌合ガイドキィ

コネクタの嵌合は、シェルに設けられた5本のキィとキィ溝によって案内され、斜めに嵌合されることがなく、すべてのコンタクトはまっすぐに挿入。加えて誤嵌合も完全に防止され、カップリングナットのわずかな回転で確実に嵌合。

5箇所の嵌合ガイドキィ。

分解図例

レセプタクル: SRCN2A。

プラグ: SRCN6A。

コンタクト配列

コンタクト配列。
