丸型コネクタ 半田付け結線式丸型コネクタ N/MSシリーズ

半田付結線式・N/MS-A/Bシリーズの概要

N/MS-A/Bシリーズは、通常環境条件下で使用可能な汎用性豊かな丸型コネクタ（半田付結線式）。MIL規格品のMSコネクタと互換性を持ち、諸条件に基づいた厳しい各種試験項目を満足し、高度の技術・品質管理・生産管理の下で製作。高い性能と信頼性に加え、豊富な品種と用途により、幅広い分野にご使用可能。レセプタクルとプラグ及び付属品の組合わせで、ケーブルとケーブル、パネルとケーブル間の電気的接続に使用可能。1極～54極まで50種のコンタクト配列、11種のシェルサイズ（記号10SL～36）、5種のコンタクトサイズ（電流容量13A～150A）の組合わせ。

ネジ駆動による嵌合・離脱

プラグ側のカップリングナットをまわすことにより、レセプタクルとの嵌合、離脱。小さな力の操作で簡単に確実可能。しかも専用工具は不要。

ピンインサート・ソケットインサート

コネクタの組合わせは、レセプタクルとプラグにより行い、内蔵のピンコンタクトとソケットコンタクトにより接続。レセプタクルまたはプラグのいずれにもピンインサート又はソケットインサートがある。ただし、片側がピンインサートならば相手側はソケットインサートに。これらの使い分けは、機器の状況に応じ決定。一般的には出力側をソケット、入力側をピンにすることを推奨。

確実なコンタクト接続

ピンコンタクトの先端は球面で、ソケットインシュレータとソケットコンタクトの口元は、面取りが施されている。また、ソケットインシュレータ内部に適度の隙間があり、コンタクトが内部で浮動し、ピンとソケットの結合に若干の偏心があっても容易にかつ確実に挿入され接触する。

誤嵌合防止機構

レセプタクルとプラグの嵌合は、初めに堅固な金属シェルが組合わさり、次にピンコンタクトがソケットコンタクトに挿入され接触。金属シェルの嵌合部にはガイドキィとキィ溝があり、キィの案内により常に正常な位置で嵌合。コンタクトやインシュレータに直接無理な応力が負荷されず確実で安全な嵌合が可能。
インサート回転角度を設定することで、電気的接続を確保しながらも特定の向きでしか接続できないよう制限し、更なる安全性と信頼性を向上。

インサート回転位置（角度）

標準のインサート位置に対し、シェルのガイドキィ をある角度変更した位置をW,X,Y,Zの記号で 表します。 コンタクト配列によって変更可能な角度が異なり、 下図はコンタクト配列をピン側嵌合面から見た 場合を表します。	極数	コンタクト配列	回転角度				極数	コンタクト配列		回転角度
			W	X	Y	Z				W	X	Y	Z
	2	12S-3	70	145	215	290	7	24-10		80	ー	ー	280
		14S-9	70	145	215	290	8	18-8		70	ー	ー	290
		16S-4	35	110	250	325		22-23		35	ー	ー	ー
		18-3	35	110	250	325	9	20-16		80	110	250	280
		20-23	35	110	250	325		20-18		35	110	250	325
	3	14S-7	90	180	270	ー		24-11		35	110	250	325
		16-10	90	180	270	ー	10	18-1		70	145	215	290
		16S-5	70	145	215	290	11	24-20		80	110	250	280
		22-2	70	145	215	290	14	20-27		35	110	250	325
		28-6	70	145	215	290		22-19		80	110	250	280
	4	14S-2	ー	120	240	ー		28-20		80	110	250	280
		18-10	ー	120	240	ー	16	24-7		80	110	250	280
※コンタクト配列32A10の場合のみガイドキィ に対しインサートをある角度に回転させた変更位置 で表します。		20-4	45	110	250	ー	17	20-29		80	ー	ー	280
		22-22	ー	110	250	ー	19	22-14		80	ー	ー	280
		32-17	45	110	240	ー	22	28-11		80	110	250	280
		36-5	ー	120	240	ー	24	24-28		80	110	250	280
	5	14S-5	ー	110	ー	ー	26	28-12		90	180	270	ー
		16S-8	ー	170	265	ー	35	32-7		80	125	235	280
		18-11	ー	170	265	ー	37	28-21		80	110	250	280
	6	18-12	80	ー	ー	280	48	36-10		80	125	235	280
		20-17	90	180	270	ー	※コンタクト配列「32A10」の場合(54極)
	7	16S-1	80	ー	ー	280
		20-15	80	ー	ー	280	記号	4	12	3	8	2	9
		24-2	80	ー	ー	280	回転角度	80	100	110	250	260	280

[ ! ]篏合相手とは同じインサート回転位置（角度）であることをご確認ください。
型番例）インサート回転角度
N/MS3102A28-11S　：0 度
N/MS3102A28-11SX：110 度

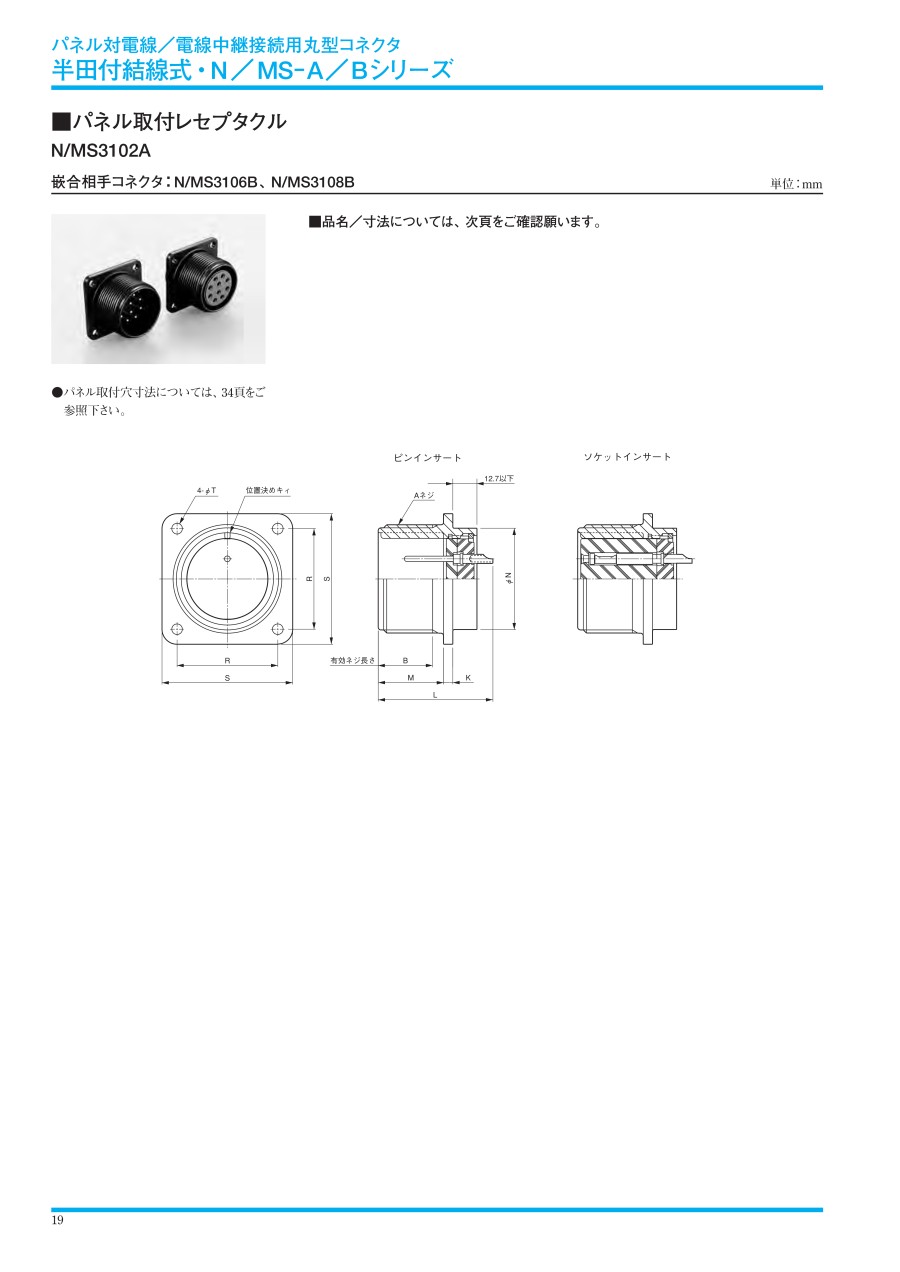

レセプタクル（N/MS3102A型）のフランジ外形寸法

レセプタクル（N/MS3102A）の外観正面図。

コネクタ品名構成・材料/仕上・分解図例

材料/仕上

分解図例

レセプタクル: N/MS3102A

プラグ: N/MS3106B

[ ! ]レセプタクル、プラグ何れも、コンタクトピンが組み込まれた状態で納入されます。

製品仕様

(注1)使用温度範囲の保証値は、使用用途、環境等により変わることがあります。別途お問い合わせ下さい。

コネクタ全体に流せる電流の総容量

各コネクタは、コンタクトの構成内容により、電流の流せる総容量及びコンタクト1本当りの容量が異なります。
15極を基準に次の制限があります。（MIL-W-5088による）

①15極以上の場合
構成するコンタクト1本当り（インシュレータに組込んだ場合）の許容値に極数倍した値の20%が、そのコネクタ全体に流せる電流の総容量になります。


総容量＝定格電流（インシュレータに組込んだ場合）×極数×20%

コンタクト配列24-28は、#16コンタクトが24極ですから、
　24極×13A×20%=62.4A
したがって、コネクタ全体に流せる総電流は、62.4Aとなります。
コンタクト配列24-28は、コンタクト1本当り13Aを超えない範囲で、62.4の電流を流せることになります。

②15極以下の場合
コンタクト1本当り（インシュレータに組込んだ場合）の許容値を極数倍した値に、下表に示す減率（%）を乗じた値が、コネクタ全体に流せる総容量になります。


総容量＝定格電流（インシュレータに組込んだ場合）×極数×減率（%）

コンタクト配列22-23は、#12コンタクトが8極ですから、減率表より8極の減率は60%。したがって計算式は、
　8極×23A×60%=110.4A
コネクタ全体に流せる総容量は110.4Aとなりますが、コンタクト1本当りは23Aが限度となります。

コンタクト配列

（注1）数値は、インシュレータに組込んだコンタクト1本当りの許容電流を示す。コネクタ全体の総容量は、「コネクタ全体に流せる電流の総容量」の項を参照。
（注2）定格電圧と耐電圧は、分類記号（A、D等）で表示。内容は、「一般仕様」を参照。
