小型・丸型コネクタ JN1W・JN2W シリーズ

産業用機器の電源用（5芯）、信号用（15芯）として開発されたもので、開発済みのJN1、2の4芯と10芯よりもワンサイズ大きくしました。5芯は13Amp用、15芯は10芯と同じコンタクト（圧着）を採用、ワンタッチロック機構の丸型、防水コネクタです。5芯はEN61984取得済み。
【特長】
JN1W

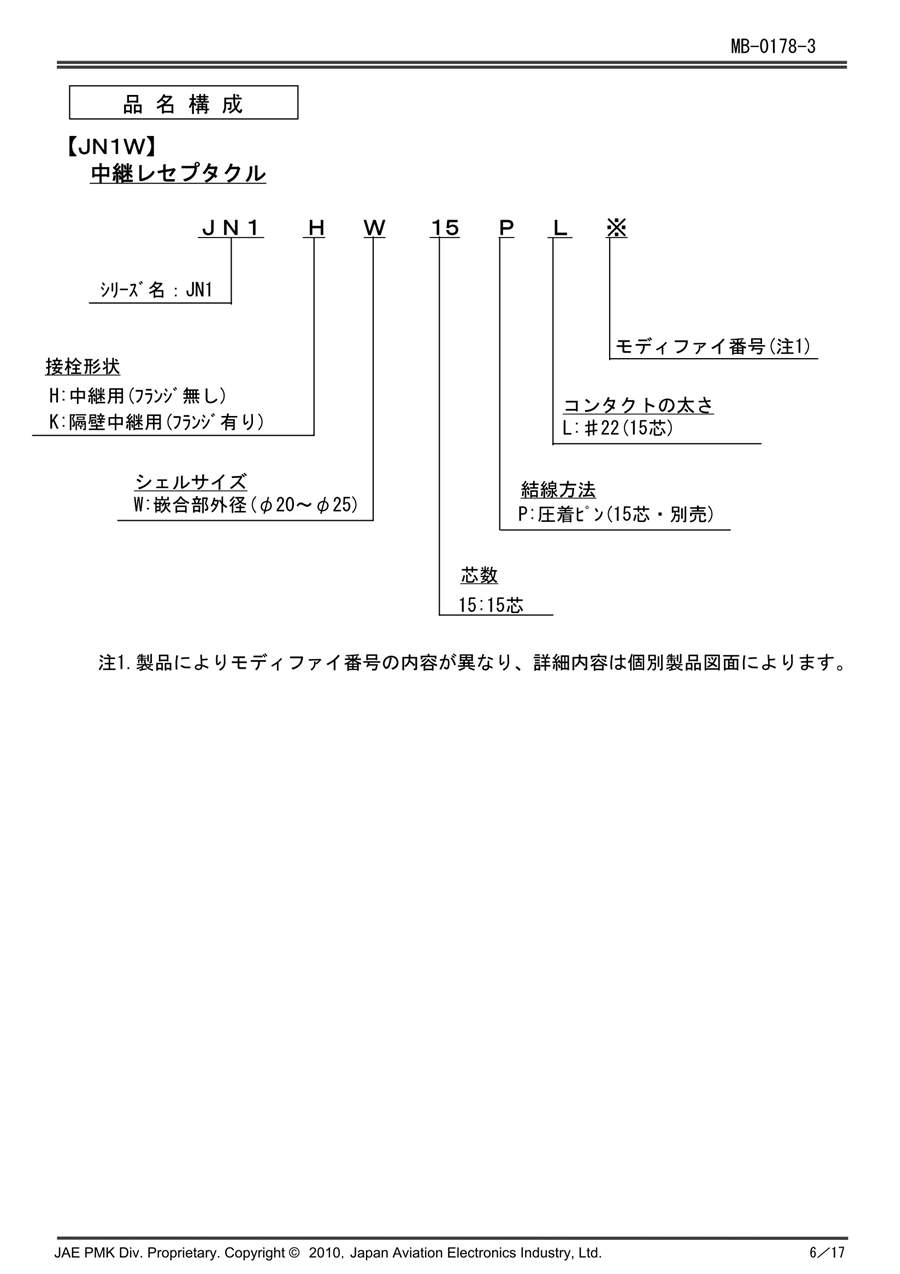

・15芯の圧着タイプで中継レセプタクルと隔壁中継レセプタクルの2種類。レセプタクルとプラグはJN2W
・プッシュ・ツイスト方式のワンタッチロック機構による容易且つ確実な嵌合
・IP67の防水・防塵性能
・耐振性、耐油性に優れた耐環境性能
・コンジット取付可能（"0"リングをコネクタに装着し、バラ線ケーブルが防水対応となります）
JN2W
・JN1Wと互換性をもち（15芯）、外殻に一部金属を使用することにより、堅労性を大幅にアップ（破壊強度3倍増）
・使用する圧着コンタクトはJN1と同様
・15芯・・・・レセプタクル：圧着結線／プラグ：圧着結線or半田結線（プラグのソケットコンタクトは、圧着と半田の2種類の結線タイプを選択することが出来ます）
・5芯・・・・全て半田結線。尚、5芯のレセプタクルは、ボディーアースとなっております
・5芯は、TÜV認定品（申請中）となります
・プラグはストレートとアングルの2種類、アングルタイプはケーブル引き出し方向を90度毎の4方向に設定可能
・アングルプラグは嵌合高さ（筐体面から）50.5mm（5芯）、42.5mm（15芯）
・IP67の防水・防塵性能
・耐振性・耐油性に優れた耐環境性能
・コンジット取付可能（0リングをコネクタに装着し、バラ線ケーブルが防水対応となります）
・誤嵌合防止キーが組み込まれており、キーをワンタッチで着脱、4ポジションに設定可能（5芯）
【用途】
・工作機械、サーボモータ、ロボット、半導体製造装置、FA機器、等
