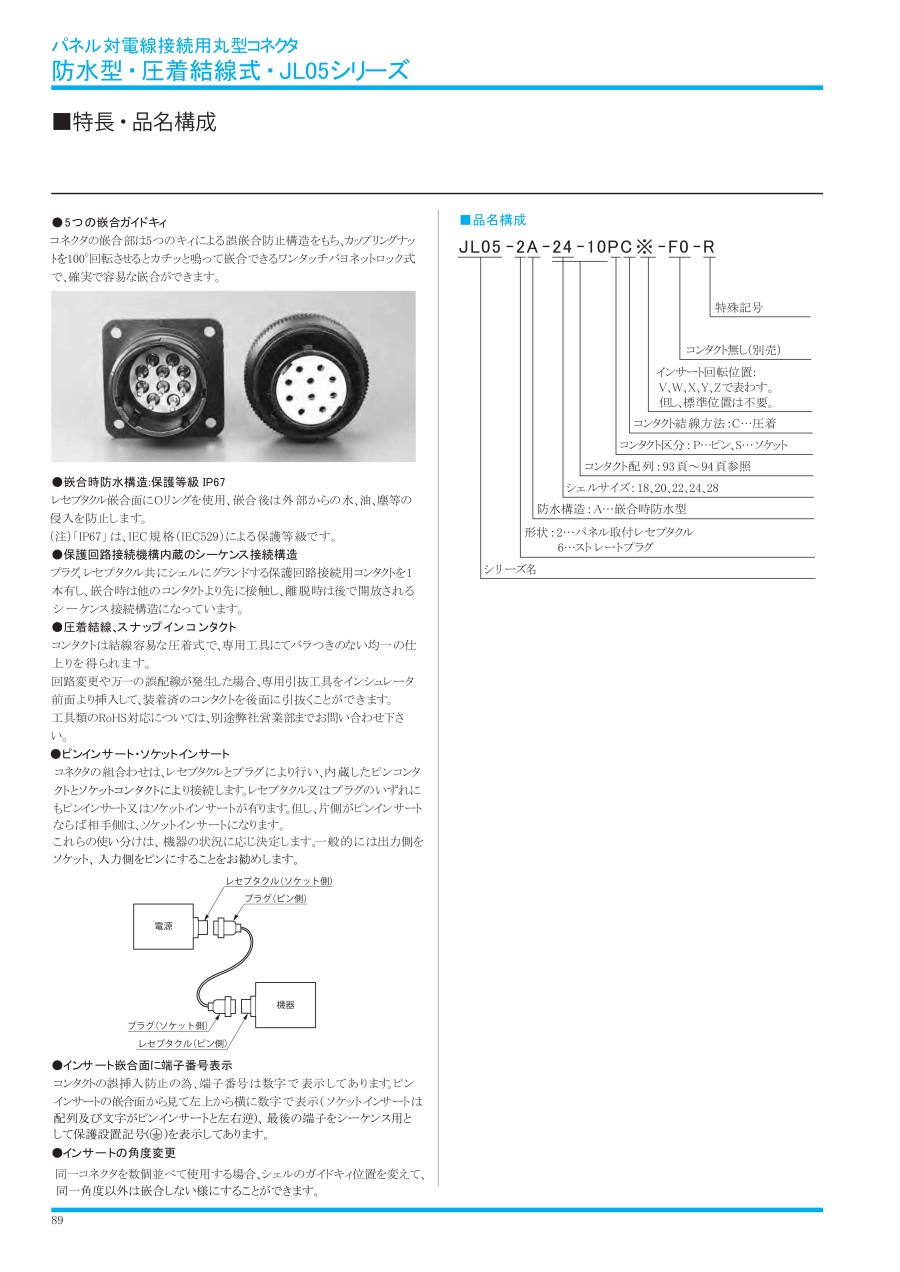

丸型コネクタ 圧着結線式　ストレートプラグコネクタ JL05シリーズ

パネル対電線接続用丸型コネクタ 防水型・圧着結線式・JL05シリーズ

JL05シリーズは、JIS B 9960-1規格準拠の丸型コネクタで、嵌合時IP67クラスの防水・防塵構造により耐環境性に優れたコネクタ。嵌合は操作性に優れたワンタッチバヨネットロック式｡コンタクトは結線容易な圧着式で、結線後インシュレータ後面より挿入装着。回路保護の為、シーケンス接続構造と外殻（金属製）にグランドするアースラグを内蔵したコンタクトを標準装備（1極）し、保護回路接続ができる高性能・高信頼の丸型コネクタ。レセプタクルとプラグ及び付属品の組合わせで、パネルとケーブル間の電気的接続に使用可能。

5つの嵌合ガイドキィ

コネクタの嵌合部は5つのキィによる誤嵌合防止構造をもち、カップリングナットを100°回転させるとカチッと鳴って嵌合できるワンタッチバヨネットロック式。確実で容易な嵌合可能。

ワンタッチバヨネットロック式。

嵌合時防水構造: 保護等級 IP67

レセプタクル嵌合面にOリングを使用、嵌合後は外部からの水、油、塵等の侵入を防止。

保護回路接続機構内蔵のシーケンス接続構造

プラグ、レセプタクル共シェルにグランドする保護回路接続用コンタクトを1本有し、嵌合時は他のコンタクトより先に接触し、離脱時は後で開放されるシーケンス接続構造。

圧着結線、スナップインコンタクト

コンタクトは結線容易な圧着式で、専用工具にてバラツキのない均一の仕上りを得ることが可能。回路変更や万一の誤配線が発生した場合、 専用引抜工具をインシュレータ前面より挿入して、装着済の コンタクトを後面に引抜くことが可能。

ピンインサート・ソケットインサート

コネクタの組合わせは、レセプタクルとプラグにより行い､内蔵したピンコンタクトとソケットコンタクトにより継続。レセプタクルまたはプラグのいれずにもピンインサート又はソケットインサートがある。ただし、片側がピンインサートならば相手側はソケットインサートになる。これらの使い分けは機器の状況に応じ決定。

ピンインサート・ソケットインサート。

製品仕様

分解図例

レセプタクル JL05-2A型。

プラグ JL05-6A型。

コンタクト配列

コンタクト配列

耐電圧は、分類記号（A､D等）で表示。内容は｢一般仕様｣を参照。
図中のマーク端子は、保護回路接続用。

コンタクト配列・インサート回転位置（角度）

耐電圧は、分類記号（A､D等）で表示。内容は｢一般仕様｣を参照。
コンタクト配列28-36B（36極）の耐電圧は、｢一般仕様｣欄を参照。
図中のマーク端子は、保護回路接続用。
