丸型コネクタ 半田結線式　パネル取付レセプタクルコネクタ JL04Vシリーズ

パネル対電線接続用丸型コネクタ 防水型・半田付結線式・JL04Vシリーズ

JL04Vシリーズは、欧州安全規格対応コネクタとしてTU¨Vの認定を取得している高信頼の丸型コネクタ（半田付結線式）。
IP67クラス（嵌合時）の防水/防塵性、先接触/後離れのシーケンス接続をするアース端子による保護回路接続等の構造。3極～22極まで14種のコンタクト配列、
7種のシェルサイズ（記号10SL～32）､4種のコンタクトサイズ（電流容量13A～80A）の組合わせがあり、レセプタクルとプラグの組合わせでパネルとケーブル間の接続に使用可能。
工作機械、サーボモータ等各種産業機器の回路接続に最適なコネクタ。なお、MIL規格品のMSコネクタ及び弊社の汎用型N/MS－A/BシリーズコネクタやJA*AシリーズJ1タイプコネクタと互換性あり。

欧州安全規格対応

欧州規格『EN60204-1・機械設備の電気機器』の要求事項を反映し、
コネクタ規格『EN61984』に適合した製品として、EU（欧州連合）公認の認定機関であるTUV Rheinlandの認定を取得。

認定機関	適用規格	認定番号
TÜV	EN61984	コンタクト配列欄参照

欧州安全規格対応

保護回路接続構造（プリアース機能）

外殻の金属シェルに導通しているアース端子を内蔵。アース端子は、嵌合時に他のコンタクトより先に接触し、
離脱時は後から離れるシーケンス接続構造で、安全対策上の保護回路接続が確実に可能。

構造図例

保護等級IP67の防水・防塵構造

嵌合時は、IP67クラスの防水・防塵性能により外部からの水、油、塵等の侵入を防止する耐環境構造。レセプタクル（2Eタイプ）のフロント面に、合成ゴム製インシュレータを装備。
相手プラグは、レセプタクルのシェル突き合わせ部に合成ゴム製ガスケットを内蔵。更に、エンドベルは切れ目の無い円筒構造。
なお、2Eタイプレセプタクルは、未嵌合状態でも単体にて防水・防塵性あり｡（空気圧2.9×104Pa（0.3kgf/cm2）､1分間）
※「IP67」は、IEC規格（IEC529）による保護等級。

4種のプラグ

ケーブル側プラグには、ストレートタイプ、ライトアングルタイプ、低背ライトアングルタイプ及び単体ブロックタイプ（コンジット使用）があり、実装条件、環境条件等に応じ選択可能。
ライトアングルタイプ及び低背ライトアングルタイプは、エンドベルを任意の位置に固定でき、ケーブルの引き出し方向に自由度がある。

強化絶縁構造

コンタクト配列『20-18』､『28-11』は、高電圧と低電圧を混在させて使用できる強化絶縁構造。

コンタクト配列『28－11』

誤嵌合防止機構

レセプタクルとプラグの嵌合は、初めに堅固な金属シェルが組合わさり、次にピンコンタクトがソケットコンタクトに挿入され接触。
金属シェルの嵌合部にはガイドキィとキィ溝が有り、キィの案内により常に正常な位置で嵌合。コンタクトやインシュレータに直接無理な応力が負荷されず確実で安全な嵌合が可能。

ガイドキィとキィ溝

インサートの角度変更

同一サイズ、同一コンタクト配列を数個並べて使用する場合、シェルのキィ位置を変更させて、同一角度のコネクタ以外は嵌合しないようにすることが可能。

MSコネクタと互換性あり

MIL規格品のMSコネクタ及N/MS-A/Bシリーズコネクタ（汎用型、非防水タイプ）と互換性あり。

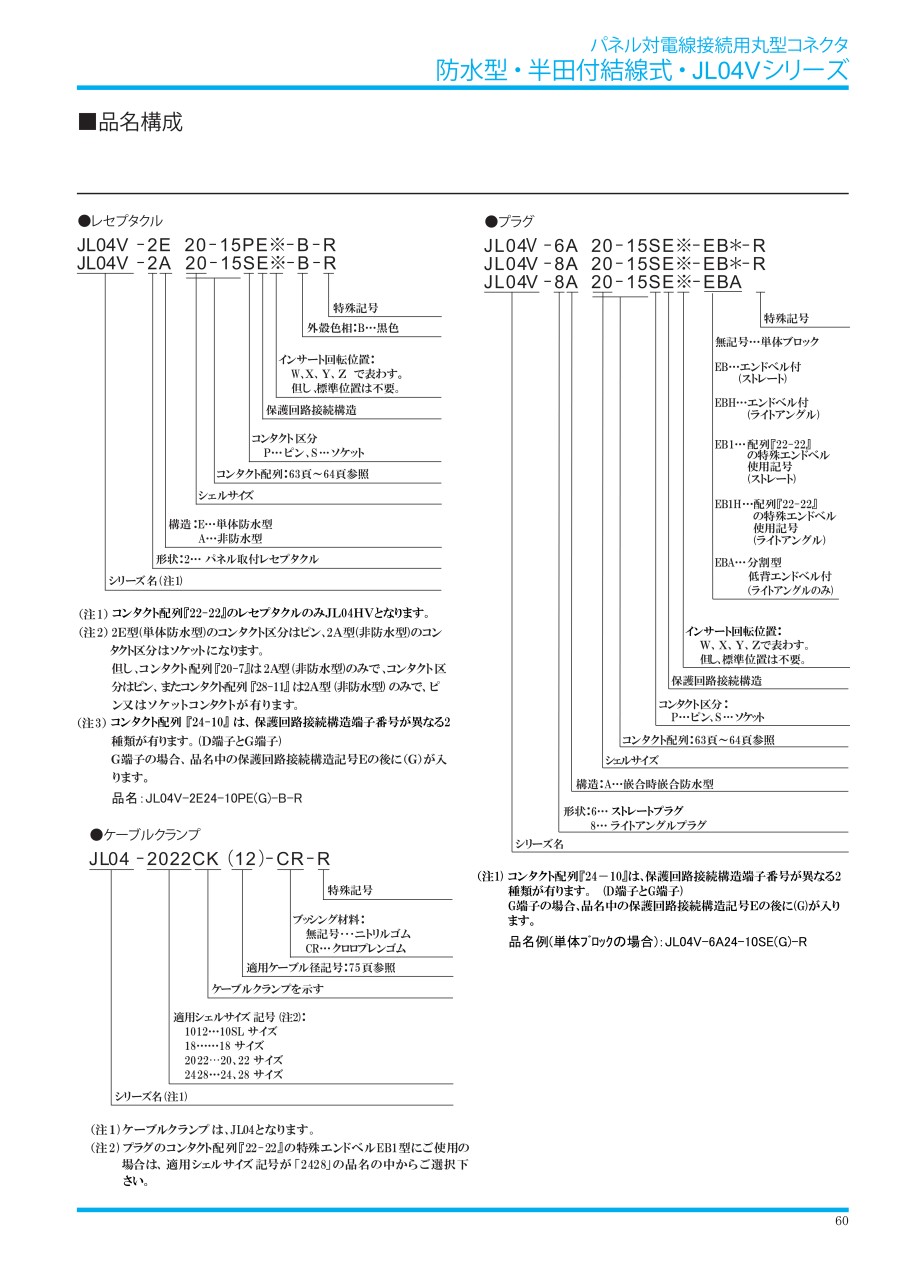

製品仕様

コンタクト配列

コンタクト配列
• ※ パネル取付レセプタクルには、単体防水型（JL04V－2E）と非防水型（JL04V－2A）があります。記号は、その区分を示します。無印: 単体防水型のみ ※印: 単体防水型と非防水型有り ＊印: 非防水型のみ
• ※ 過電圧範疇及び汚染度は、VDE規格にて規定されている仕様です。
• ※ 定格電流値は、コンタクト1本当たりの値を示しています。（ ）内は、コネクタの総容量を示しています。
• ※ 図中のマーク端子は、保護回路接続用です。
• ※ コンタクト配列『20－18』のアース端子に接続する電線は、1本の電線を2本に分岐し、アース端子｢D｣と｢E｣の2つに結線してください。
• ※ コンタクト配列『24－11』のアース端子に接続する電線は、1本の電線を2本に分岐し、アース端子｢G｣と｢H｣の2つに結線してください。
