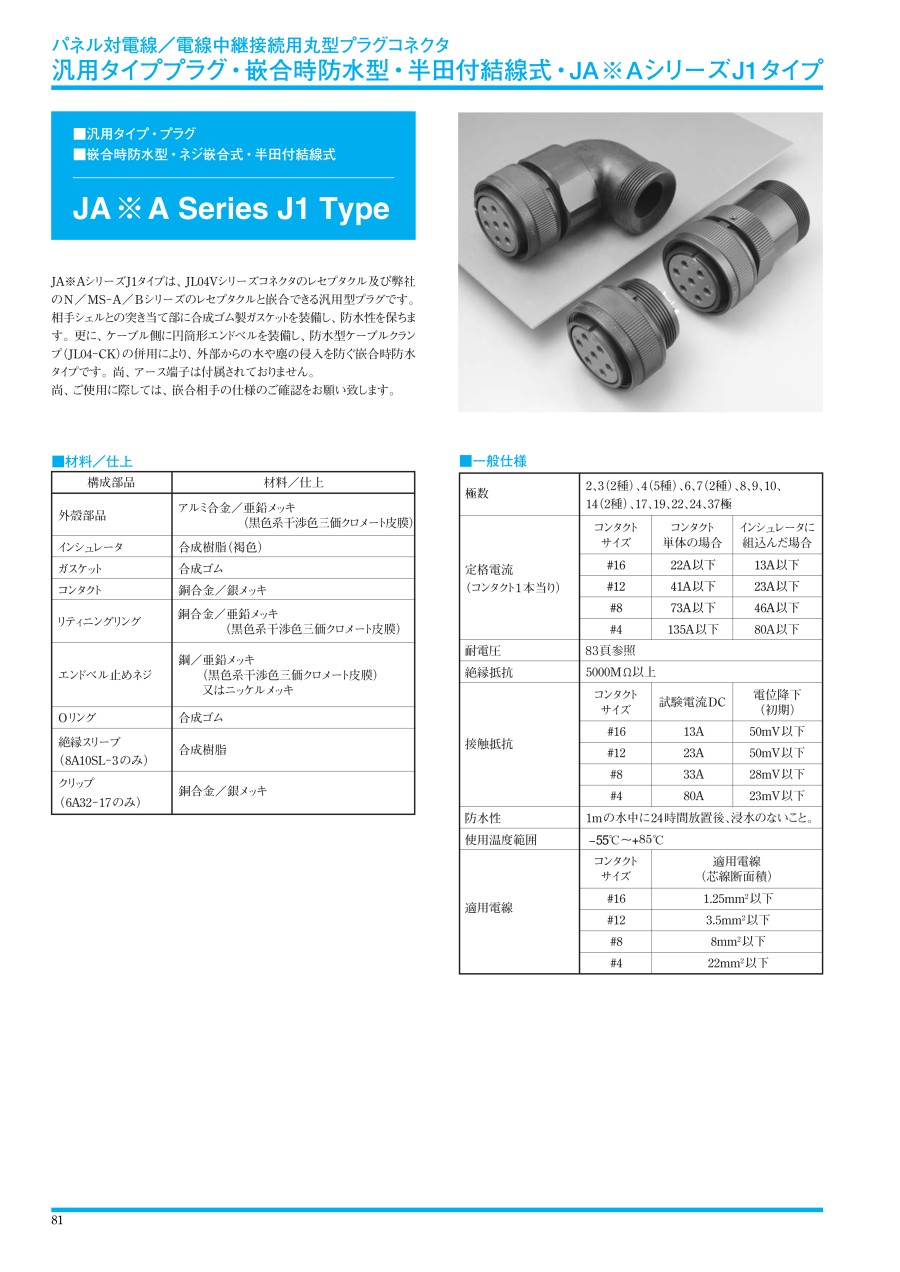

JA※AシリーズJ1タイプは、JL04Vシリーズコネクタのレセプタクル及びN/MS-A/Bシリーズのレセプタクルと嵌合できる汎用型プラグ。相手シェルとの突き当て部に合成ゴム製ガスケットを装備し、防水性を保持。更に、ケーブル側に円筒形エンドベルを装備し、防水型ケーブルクランプ（JL04－CK）の併用により、外部からの水や塵の侵入を防ぐ嵌合時防水タイプ。

材料/仕上

構成部品	材料/仕上
外殻部品	アルミ合金/亜鉛メッキ (黒色系干渉色三価クロメート皮膜)
インシュレータ	合成樹脂(褐色)
ガスケット	合成ゴム
コンタクト	銅合金/銀メッキ
リティニングリング	銅合金/亜鉛メッキ (黒色系干渉色三価クロメート皮膜)
エンドベル止めネジ	銅/亜鉛メッキ (黒色系干渉色三価クロメート皮膜) 又はニッケルメッキ
Oリング	合成ゴム
絶縁スリープ (8A10SL-3のみ)	合成樹脂
クリップ (6A32-17のみ)	銅合金/銀メッキ

製品仕様

極数	2、3(2種)、4(5種)、6、7(2種)、8,9,10、14(2種)、17、19、22、24、37極
定格電流(コンタクト1本当り)	コンタクトサイズ	コンタクト単体の場合	インシュレータに組込んだ場合
	#16	22A以下	13A以下
	#12	41A以下	23A以下
	#8	73A以下	46A以下
	#4	135A以下	80A以下
耐電圧	メーカーカタログ参照
絶縁抵抗	5000MΩ以上
接触抵抗	コンタクトサイズ	試験電流DC	電位降下(初期)
	#16	13A	50mV以下
	#12	23A	50mV以下
	#8	33A	28mV以下
	#4	80A	23mV以下
防水性	1mの水中に24時間放置後、浸水のないこと。
使用温度範囲	-55℃~85℃
適用電線	コンタクトサイズ	適用電線(芯線断面積)
	#16	1.25㎟以下
	#12	3.5㎟以下
	#8	8㎟以下
	#4	22㎟以下

品名一覧表

コンタクト配列記号	相手レセブタクル		プラグ			ケーブルクランプ(注2)
コンタクト配列記号	シリーズ名	コンタクト区分	形状	品名(注1)	コンタクト区分	ケーブルクランプ(注2)
10SL-3	JL04V,N/MS-A/B	ピン	単体ブロック	JA06A-10SL-3S-J1-R	ソケット	コンジット
			ストレート	JA06A-10SL-3S-J1-EB-R	ソケット	JL04-1012CK(＊)-＊-R 又はコンジット
			ライトアングル	JA08A-10SL-3S-J1-EBH-R	ソケット	JL04-1012CK(＊)-＊-R 又はコンジット
10SL-4	N/MS-A/B	ピン	単体ブロック	JA06A-10SL-4S-J1-R	ソケット	コンジット
14S-2	N/MS-A/B	ピン	単体ブロック	JA06A-14S-2S-J1-R	ソケット	コンジット
14S-7	N/MS-A/B	ピン	単体ブロック	JA06A-14S-7S-J1-R	ソケット	コンジット
18-1	N/MS-A/B	ピン	単体ブロック	JA06A-18-1S-J1-R	ソケット	コンジット
18-10	JL04V,N/MS-A/B	ピン	単体ブロック	JA06A-18-10S-J1-R	ソケット	コンジット
			ストレート	JA06A-18-10S-J1-EB-R	ソケット	JL04-18CK(＊)-＊-R 又はコンジット
			ライトアングル	JA08A-18-10S-J1-EBH-R	ソケット	JL04-18CK(＊)-＊-R 又はコンジット
18-12	JL04V,N/MS-A/B	ピン	単体ブロック	JA06A-18-12S-J1-R	ソケット	コンジット
20-4	JL04V,N/MS-A/B	ピン	単体ブロック	JA06A-20-4S-J1-R	ソケット	コンジット
20-15	JL04V,N/MS-A/B	ピン	単体ブロック	JA06A-20-15S-J1-R	ソケット	コンジット
20-27	N/MS-A/B	ピン	単体ブロック	JA06A-20-27S-J1-R	ソケット	コンジット
20-29	N/MS-A/B	ソケット	単体ブロック	JA06A-20-29P＊-J1-R	ピン	コンジット
		ピン	単体ブロック	JA06A-20-29S＊-J1-R	ソケット	コンジット
		ソケット	ストレート	JA06A-20-29P＊-J1-EB-R	ピン	JL04-2022CK(＊)-＊-R 又はコンジット
		ピン	ストレート	JA06A-20-29S＊-J1-EB-R	ソケット
		ソケット	ライトアングル	JA08A-20-29P＊-J1-EBH-R	ピン
		ピン	ライトアングル	JA08A-20-29S＊-J1-EBH-R	ソケット
22-14	N/MS-A/B	ソケット	単体ブロック	JA06A-22-14P＊-J1-R	ピン	コンジット
22-14	N/MS-A/B	ピン	単体ブロック	JA06A-22-14S＊-J1-R	ソケット	コンジット
22-22	JL04HV,N/MS-A/B	ピン	単体ブロック	JA06A-22-22S-J1-R	ソケット	コンジット
	JL04HV,N/MS-A/B	ピン	ストレート	JA06A-22-22S-J1-EB-R	ソケット	JL04-2022CK(＊)-＊-R 又はコンジット
	N/MS-A/B	ソケット	ライトアングル	JA08A-22-22P-J1-EBH-R	ピン
	JL04HV,N/MS-A/B	ピン	ライトアングル	JA08A-22-22S-J1-EBH-R	ソケット
22-23	JL04HV,N/MS-A/B	ピン	単体ブロック	JA06A-22-23S-J1-R	ソケット	コンジット
24-10	JL04V,N/MS-A/B	ピン	単体ブロック	JA06A-24-10S-J1-R	ソケット	コンジット
			ストレート	JA06A-24-10S-J1-EB-R	ソケット	JL04-2428CK(＊)-＊-R 又はコンジット
			ライトアングル	JA08A-24-10S-J1-EBH-R	ソケット	JL04-2428CK(＊)-＊-R 又はコンジット
24-11	JL04V,N/MS-A/B	ピン	単体ブロック	JA06A-24-11S-J1-R	ソケット	コンジット
24-28	N/MS-A/B	ソケット	単体ブロック	JA06A-24-28P-J1-R	ピン	コンジット
24-28	N/MS-A/B	ピン	単体ブロック	JA06A-24-28S-J1-R	ソケット	コンジット
28-11	JL04V,N/MS-A/B	ピン	単体ブロック	JA06A-28-11S-J1-R	ソケット	コンジット
28-20	N/MS-A/B	ピン	単体ブロック	JA06A-28-20S-J1-R	ソケット	コンジット
28-21	N/MS-A/B	ピン	単体ブロック	JA06A-28-21S-J1-R	ソケット	コンジット
32-17	JL04V,N/MS-A/B	ピン	単体ブロック	JA06A-32-17S-J1-R	ソケット	コンジット

コンタクト配列

コンタクト配列。

型番リスト

表示件数

型番

許容電流(A)

ピン数

適用ピン・コンタクト

接続方向

コネクタタイプ

コンタクト構成 (コンタクトサイズ*極数)

適用電線サイズ

(mm²)

電流総容量

(A)

耐電圧

(VACr.m.s. 1分間)

インサート回転位置

(度)

許容電流詳細(コンタクトサイズ*電流)

嵌合相手1

嵌合相手2

嵌合相手3

嵌合相手4

RoHS?

最小発注数量

13	3	メス(ソケット)	ストレート	ストレートプラグ	#16*3	1.25以下	34.5	2000	0	-	N/MS3102A10SL-3P　【パネル取付レセプタクル】	JL04V-2E10SL-3PE-B-R　【パネル取付レセプタクル】	-	-	10	1個
13	3	メス(ソケット)	ストレート	単体ブロックプラグ	#16*3	1.25以下	34.5	2000	0	-	N/MS3102A10SL-3P　【パネル取付レセプタクル】	-	-	-	10	1個
13	2	メス(ソケット)	ストレート	単体ブロックプラグ	#16*2	1.25以下	24.5	2000	0	-	N/MS3102A10SL-4P　【パネル取付レセプタクル】	-	-	-	10	1個
13	4	メス(ソケット)	ストレート	単体ブロックプラグ	#16*4	1.25以下	43.1	1000	0	-	N/MS3101B14S-2P　【ケーブル中継レセプタクル】	N/MS3102A14S-2P　【パネル取付レセプタクル】	-	-	10	1個
13	3	メス(ソケット)	ストレート	単体ブロックプラグ	#16*3	1.25以下	34.5	2000	0	-	N/MS3101B14S-7P　【ケーブル中継レセプタクル】	N/MS3102A14S-7P　【パネル取付レセプタクル】	-	-	10	1個
13	10	オス(プラグ)	ストレート	単体ブロックプラグ	#16*10	1.25以下	63.1	1000, 2000	0	-	N/MS3101B18-1S　【ケーブル中継レセプタクル】	N/MS3102A18-1S　【パネル取付レセプタクル】	-	-	10	1個
13	10	メス(ソケット)	ストレート	単体ブロックプラグ	#16*10	1.25以下	63.1	1000, 2000	0	-	N/MS3101B18-1P　【ケーブル中継レセプタクル】	N/MS3102A18-1P　【パネル取付レセプタクル】	-	-	10	1個
13/23	8	オス(プラグ)	ストレート	単体ブロックプラグ	#167 + #121	#16：1.25以下/#12：3.5以下	68.4	2000	0	#1613V/#1223V	N/MS3101B18-8S　【ケーブル中継レセプタクル】	N/MS3102A18-8S　【パネル取付レセプタクル】	-	-	10	1個
23	4	メス(ソケット)	ストレート	ストレートプラグ	#12*4	3.5以下	76.2	2000	0	-	N/MS3101B18-10P　【ケーブル中継レセプタクル】	N/MS3102A18-10P　【パネル取付レセプタクル】	JL04V-2E18-10PE-B-R　【パネル取付レセプタクル】	-	10	1個
23	4	メス(ソケット)	ストレート	単体ブロックプラグ	#12*4	3.5以下	76.2	2000	0	-	N/MS3101B18-10P　【ケーブル中継レセプタクル】	N/MS3102A18-10P　【パネル取付レセプタクル】	JL04V-2E18-10PE-B-R　【パネル取付レセプタクル】	-	10	1個
13	6	メス(ソケット)	ストレート	単体ブロックプラグ	#16*6	1.25以下	55.6	2000	0	-	N/MS3102A18-12P　【パネル取付レセプタクル】	JL04V-2E18-12PE-B-R　【パネル取付レセプタクル】	-	-	10	1個
23	4	メス(ソケット)	ストレート	単体ブロックプラグ	#12*4	3.5以下	76.2	2800	0	-	N/MS3101B20-4P　【ケーブル中継レセプタクル】	N/MS3102A20-4P　【パネル取付レセプタクル】	JL04V-2E20-4PE-B-R　【パネル取付レセプタクル】	-	10	1個
23	7	メス(ソケット)	ストレート	単体ブロックプラグ	#12*7	3.5以下	105.7	2000	0	-	N/MS3101B20-15P　【ケーブル中継レセプタクル】	N/MS3102A20-15P　【パネル取付レセプタクル】	JL04V-2E20-15PE-B-R　【パネル取付レセプタクル】	-	10	1個
13	14	メス(ソケット)	ストレート	単体ブロックプラグ	#16*14	1.25以下	46.7	2000	0	-	N/MS3101B20-27P　【ケーブル中継レセプタクル】	N/MS3102A20-27P　【パネル取付レセプタクル】	-	-	10	1個
13	17	オス(プラグ)	ストレート	単体ブロックプラグ	#16*17	1.25以下	44.2	2000	0	-	N/MS3101B20-29S　【ケーブル中継レセプタクル】	N/MS3102A20-29S　【パネル取付レセプタクル】	-	-	10	1個
13	17	オス(プラグ)	ストレート	単体ブロックプラグ	#16*17	1.25以下	44.2	2000	80	-	N/MS3101B20-29SW　【ケーブル中継レセプタクル】	N/MS3102A20-29SW　【パネル取付レセプタクル】	-	-	10	1個
13	17	メス(ソケット)	ストレート	ストレートプラグ	#16*17	1.25以下	44.2	2000	0	-	N/MS3101B20-29P　【ケーブル中継レセプタクル】	N/MS3102A20-29P　【パネル取付レセプタクル】	-	-	10	1個
13	17	メス(ソケット)	ストレート	単体ブロックプラグ	#16*17	1.25以下	44.2	2000	0	-	N/MS3101B20-29P　【ケーブル中継レセプタクル】	N/MS3102A20-29P　【パネル取付レセプタクル】	-	-	10	1個
13	17	メス(ソケット)	ストレート	単体ブロックプラグ	#16*17	1.25以下	44.2	2000	80	-	N/MS3101B20-29PW　【ケーブル中継レセプタクル】	N/MS3102A20-29PW　【パネル取付レセプタクル】	-	-	10	1個
13	19	オス(プラグ)	ストレート	単体ブロックプラグ	#16*19	1.25以下	49.4	2000	0	-	N/MS3101B22-14S　【ケーブル中継レセプタクル】	N/MS3102A22-14S　【パネル取付レセプタクル】	-	-	10	1個
13	19	メス(ソケット)	ストレート	単体ブロックプラグ	#16*19	1.25以下	49.4	2000	0	-	N/MS3101B22-14P　【ケーブル中継レセプタクル】	N/MS3102A22-14P　【パネル取付レセプタクル】	-	-	10	1個
46	4	メス(ソケット)	ストレート	単体ブロックプラグ	#8*4	8以下	152.5	2000	0	-	N/MS3101B22-22P　【ケーブル中継レセプタクル】	N/MS3102A22-22P　【パネル取付レセプタクル】	JL04HV-2E22-22PE-B-R　【パネル取付レセプタクル】	JL10-2E22-22PE　【パネル取付レセプタクル】	10	1個
23	8	メス(ソケット)	ストレート	単体ブロックプラグ	#12*8	3.5以下	110.4	2000, 2800	0	-	N/MS3101B22-23P　【ケーブル中継レセプタクル】	N/MS3102A22-23P　【パネル取付レセプタクル】	JL04V-2E22-23PE-B-R　【パネル取付レセプタクル】	-	10	1個
46	7	メス(ソケット)	ストレート	単体ブロックプラグ	#8*7	8以下	211.5	2000	0	-	N/MS3101B24-10P　【ケーブル中継レセプタクル】	N/MS3102A24-10P　【パネル取付レセプタクル】	JL04V-2E24-10PE-B-R　【パネル取付レセプタクル】	-	10	1個
23/46	9	メス(ソケット)	ストレート	単体ブロックプラグ	#126 + #83	#12：3.5以下/#8：8以下	149.8	2000	0	#1223V/#846V	N/MS3101B24-11P　【ケーブル中継レセプタクル】	N/MS3102A24-11P　【パネル取付レセプタクル】	JL04V-2E24-11PE-B-R　【パネル取付レセプタクル】	-	10	1個
13	24	オス(プラグ)	ストレート	単体ブロックプラグ	#16*24	1.25以下	62.4	1000	0	-	N/MS3101B24-28S　【ケーブル中継レセプタクル】	N/MS3102A24-28S　【パネル取付レセプタクル】	-	-	10	1個
13	24	メス(ソケット)	ストレート	単体ブロックプラグ	#16*24	1.25以下	62.4	1000	0	-	N/MS3101B24-28P　【ケーブル中継レセプタクル】	N/MS3102A24-28P　【パネル取付レセプタクル】	-	-	10	1個
13/23	22	メス(ソケット)	ストレート	単体ブロックプラグ	#1618 + #124	#16：1.25以下/#12：3.5以下	65.2	2000	0	#1613V/#1223V	N/MS3101B28-11P　【ケーブル中継レセプタクル】	N/MS3102A28-11P　【パネル取付レセプタクル】	JL04V-2A28-11PE-R　【パネル取付レセプタクル】	-	10	1個
13/23	14	メス(ソケット)	ストレート	単体ブロックプラグ	#164 + #1210	#16：1.25以下/#12：3.5以下	72.4	2000	0	#1613V/#1223V	N/MS3101B28-20P　【ケーブル中継レセプタクル】	N/MS3102A28-20P　【パネル取付レセプタクル】	-	-	10	1個
13	37	メス(ソケット)	ストレート	単体ブロックプラグ	#16*37	1.25以下	96.2	2000	0	-	N/MS3101B28-21P　【ケーブル中継レセプタクル】	N/MS3102A28-21P　【パネル取付レセプタクル】	-	-	10	1個
80	4	メス(ソケット)	ストレート	単体ブロックプラグ	#4*4	22以下	265.2	2800	0	-	N/MS3102A32-17P　【パネル取付レセプタクル】	JL04V-2E32-17PE-B-R　【パネル取付レセプタクル】	-	-	10	1個
23	4	メス(ソケット)	アングル	ライトアングルプラグ	#12*4	3.5以下	76.2	2000	0	-	-	-	-	-	10	1個
13	17	メス(ソケット)	アングル	ライトアングルプラグ	#16*17	1.25以下	44.2	2000	80	-	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,395円 ( 3,735円 )	在庫品1日目当日出荷可能
2,500円 ( 2,750円 )	在庫品1日目当日出荷可能
2,278円 ( 2,506円 )	在庫品1日目当日出荷可能
5,003円 ( 5,503円 )	在庫品1日目当日出荷可能
2,926円 ( 3,219円 )	在庫品1日目当日出荷可能
4,108円 ( 4,519円 )	在庫品1日目当日出荷可能
4,042円 ( 4,446円 )	在庫品1日目当日出荷可能
4,489円 ( 4,938円 )	在庫品1日目当日出荷可能
5,233円 ( 5,756円 )	在庫品1日目当日出荷可能
1,918円 ( 2,110円 )	在庫品1日目当日出荷可能
3,932円 ( 4,325円 )	在庫品1日目当日出荷可能
4,222円 ( 4,644円 )	在庫品1日目当日出荷可能
7,813円 ( 8,594円 )	在庫品1日目当日出荷可能
4,758円1,427円 ( 1,570円 )	在庫品1日目当日出荷可能
5,485円3,291円 ( 3,620円 )	在庫品1日目当日出荷可能
3,741円 ( 4,115円 )	在庫品1日目当日出荷可能
6,402円 ( 7,042円 )	在庫品1日目当日出荷可能
3,293円 ( 3,622円 )	在庫品1日目当日出荷可能
3,293円 ( 3,622円 )	在庫品1日目当日出荷可能
5,266円 ( 5,793円 )	在庫品1日目当日出荷可能
5,544円 ( 6,098円 )	在庫品1日目当日出荷可能
5,668円 ( 6,235円 )	在庫品1日目当日出荷可能
5,047円 ( 5,552円 )	在庫品1日目当日出荷可能
8,805円4,402円 ( 4,842円 )	在庫品1日目当日出荷可能
10,292円 ( 11,321円 )	在庫品1日目当日出荷可能
5,897円 ( 6,487円 )	在庫品1日目当日出荷可能
7,841円 ( 8,625円 )	在庫品1日目当日出荷可能
12,247円 ( 13,472円 )	在庫品1日目当日出荷可能
13,932円3,483円 ( 3,831円 )	在庫品1日目当日出荷可能
14,986円 ( 16,485円 )	在庫品1日目当日出荷可能
13,011円 ( 14,312円 )	在庫品1日目当日出荷可能
6,597円 ( 7,257円 )	在庫品1日目当日出荷可能
11,210円 ( 12,331円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・JL04Vシリーズコネクタのレセプタクル及びN／MS-A／Bシリーズのレセプタクルと嵌合できる汎用型プラグです。
・相手シェルとの突き当て部に合成ゴム製ガスケットを装備し、防水性を保ちます。
・更に、ケーブル側に円筒形エンドベルを装備し、防水型ケーブルクランプ（JL04-CK）の併用により、外部からの水や塵の侵入を防ぐ嵌合時防水タイプです。
・尚、アース端子は付属されておりません。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
