MAシリーズ 小形コントロールユニットII
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,110円～3,040円
- 税込単価
- 1,221円～3,344円
高輝度スーパーLED（AC/DC共用）搭載。角胴・小形コントロールユニット。【...
詳細情報を確認する- ガード付き
- 無
- 端子形状
- はんだ端子/タブ端子
- 保護機能(耐環境性)
- IP40
- 寸法 奥行き (mm)
- 33.8
ご注意
- 2024年9月出荷分より、MAシリーズ 小形コントロールユニットIIの仕様変更について、スイッチ端子樹脂色、スイッチ端子メッキ、スイッチ端子ベースの形状、製品上の表示内容、識別表示に仕様変更がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
製品仕様
■対象製品以下の形番で始まる全機種
■変更理由、及び、実施時期
生産性向上のためLEDの見直しを実施します。
2021年10月出荷分より順次実施（新旧混在出荷となる恐れがあります。予めご了承ください。）
■変更内容
LED昭光部の定格と保守用LEDユニットの外観を以下のように変更します。
- 仕様変更のお知らせ
2024年9月出荷分より、MAシリーズ小形コントロールユニットIIの仕様変更について、スイッチ端子樹脂色、スイッチ端子メッキ、スイッチ端子ベースの形状、製品上の表示内容、識別表示に仕様変更がございます。
新旧混合出荷となる恐れがございます。予めご了承ください。
変更内容
➀スイッチ端子部の樹脂色
生産性向上のため、次のように銀接点のスイッチ端子部樹脂色をグレー色から黒色に変更します。
| 変更前：グレー色 | 変更後：黒色 |
 |  |
②スイッチ端子のメッキ
製品外観劣化の改善、生産性向上のため、次のようにはんだづけ兼用タブ形とプリント基板用のスイッチ端子を銀メッキから、
ランプ端子と同じスズメッキに変更します。（金・銀接点ともに変更します。はんだづけ条件などの変更はありません。）
| 変更前：銀メッキ | 変更後：スズメッキ |
 |  |
③スイッチ端子ベースの形状
生産設備更新に伴う構造見直しにより、次のようにスイッチ端子の樹脂部に溝を追加します。
（金・銀接点ともに変更します。下図は銀接点の場合です。）
| 変更前 | 変更後 |
 | |
④製品上の表示
次のように「MA2L」などの機種形番や原産地表示の「MADE IN」追記・A-2019017でご案内済のCCCマークの「S」文字削除等を行います。
| 変更前 | 変更後 | 変更前・後の機種形番 |
 | MA2B-A→MA2B MA2B-M→MA2B MA3B-M→MA3B MA3L-A→MA3L MA3L-M→MA3L MA8B-M→MA8B | |
識別表示
変更後の製品梱包ケースのラベルには次のように「R」を表示いたします。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,430円 ( 1,573円 ) | 9日目 |
1,320円 ( 1,452円 ) | 9日目 |
1,430円 ( 1,573円 ) | 9日目 |
1,430円 ( 1,573円 ) | 9日目 |
1,430円 ( 1,573円 ) | 9日目 |
2,640円 ( 2,904円 ) | 9日目 |
2,640円 ( 2,904円 ) | 9日目 |
2,780円 ( 3,058円 ) | 在庫品1日目当日出荷可能 |
2,640円 ( 2,904円 ) | 9日目 |
3,040円 ( 3,344円 ) | 在庫品1日目当日出荷可能 |
2,640円 ( 2,904円 ) | 9日目 |
2,640円 ( 2,904円 ) | 9日目 |
1,110円 ( 1,221円 ) | 19日目 |
詳細情報
基本情報
高輝度スーパーLED（AC/DC共用）搭載。角胴・小形コントロールユニット。
【特長】
・短胴22mmの小形、省スペース
・接点は、微小負荷の開閉に適した、銀に金・クロスバー接点と、高容量に対応可能な銀接点の2種類をご用意
・IDEC独自の高性能接点機構
・軽快な操作感触
・電流制限用抵抗およびダイオード内蔵（LEDユニット）
・パネルへの取付けは前面からワンタッチ
ご注意
- 2024年9月出荷分より、MAシリーズ 小形コントロールユニットIIの仕様変更について、スイッチ端子樹脂色、スイッチ端子メッキ、スイッチ端子ベースの形状、製品上の表示内容、識別表示に仕様変更がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

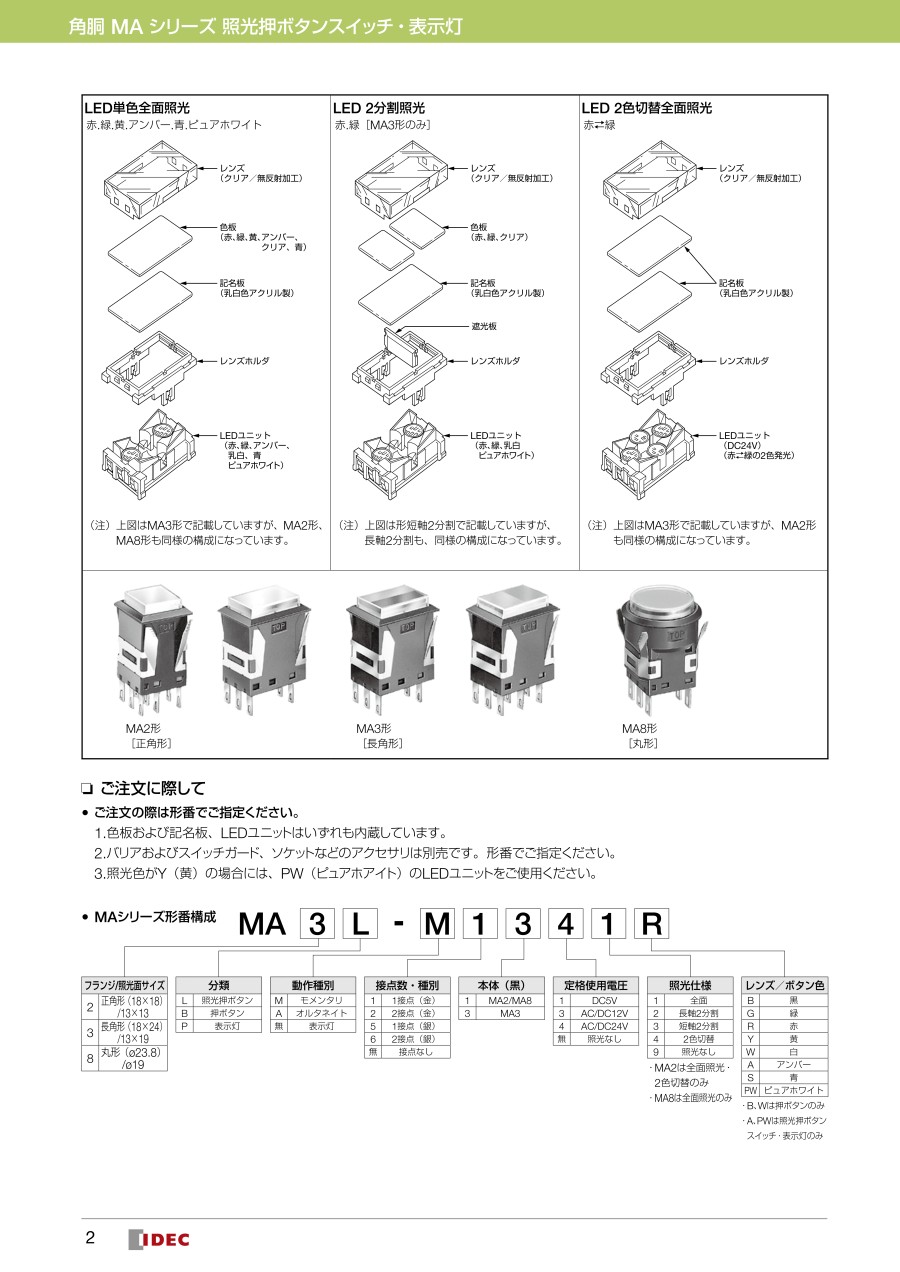

カタログ
