RD153 スリット付台板セット・前後マウントタイプ（L型レール付）
- 通常単価(税別)
- 13,180円
- 税込単価
- 14,498円
【特長】・スリット付台板とL型レールがセットになっています。・台板の取付けは、...
詳細情報を確認する- 種類
- 板
- 材質
- 鉄
- 呼称
- 1U
- 寸法(W) (mm)
- 450
- 寸法(H) (mm)
- 18.5
- 寸法(D) (mm)
- 600
- 特徴
- ケージナット用マウントアングル専用
- 適用機種・商品
- FSS, FSST, FSG, FSH, FS-2ME(FS80以上), FLS, FLM, DARC-2ME(DARC80以上), AH
- 許容質量 (kg)
- 100
- セット内容
- スリット付台板1個, L型レール2本
- 備考
- セット商品です
未確定：候補が2型番あります。
商品仕様
製品仕様
スリット付台板セット･前後マウントタイプ（L型レール付）の構造図・寸法
| 品名記号 | スリット付台板外形寸法mm | セット内容 | 呼称 | 製品質量 kg | 適用機種 （EIA規格ラックのみ） | |||
|---|---|---|---|---|---|---|---|---|
| ペールホワイト塗装 | ブラック塗装 | W | H | D | ||||
| RD153-61ESN | RD153-61ESKN | 450 | 18.5 | 600 | スリット付台板×1コ〔鉄 t1.6〕 L型レール×2本〔鉄 t2.3〕 | 1U | 6.3 | FSS，FSST，FSG，FSV，FSH，FSNA，FS-2ME※1 FLS，FLM，DARC-2ME※2，AHシリーズ，FCシリーズ |
- ※1FS80以上
- ※2DARC80以上
U=44.45
注意・禁止事項
- 1.マウントアングル（EIA）ケージナット用タイプ専用です。
- 2.横幅の小さい重量機器などを搭載する場合、集中荷重により若干台板が反る場合がありますのでご注意ください。
- 3.ご使用の際はスリット付台板の板厚（1.6mm）分を考慮の上ご使用ください。
詳細情報
基本情報
【特長】
・スリット付台板とL型レールがセットになっています。
・台板の取付けは、前面からファスナにてワンタッチで固定できます。（ねじ不要）
・前後マウントアングル間ピッチ600～760mmの範囲内で取付可能です。
【用途】
・各種機器の据え置き台に

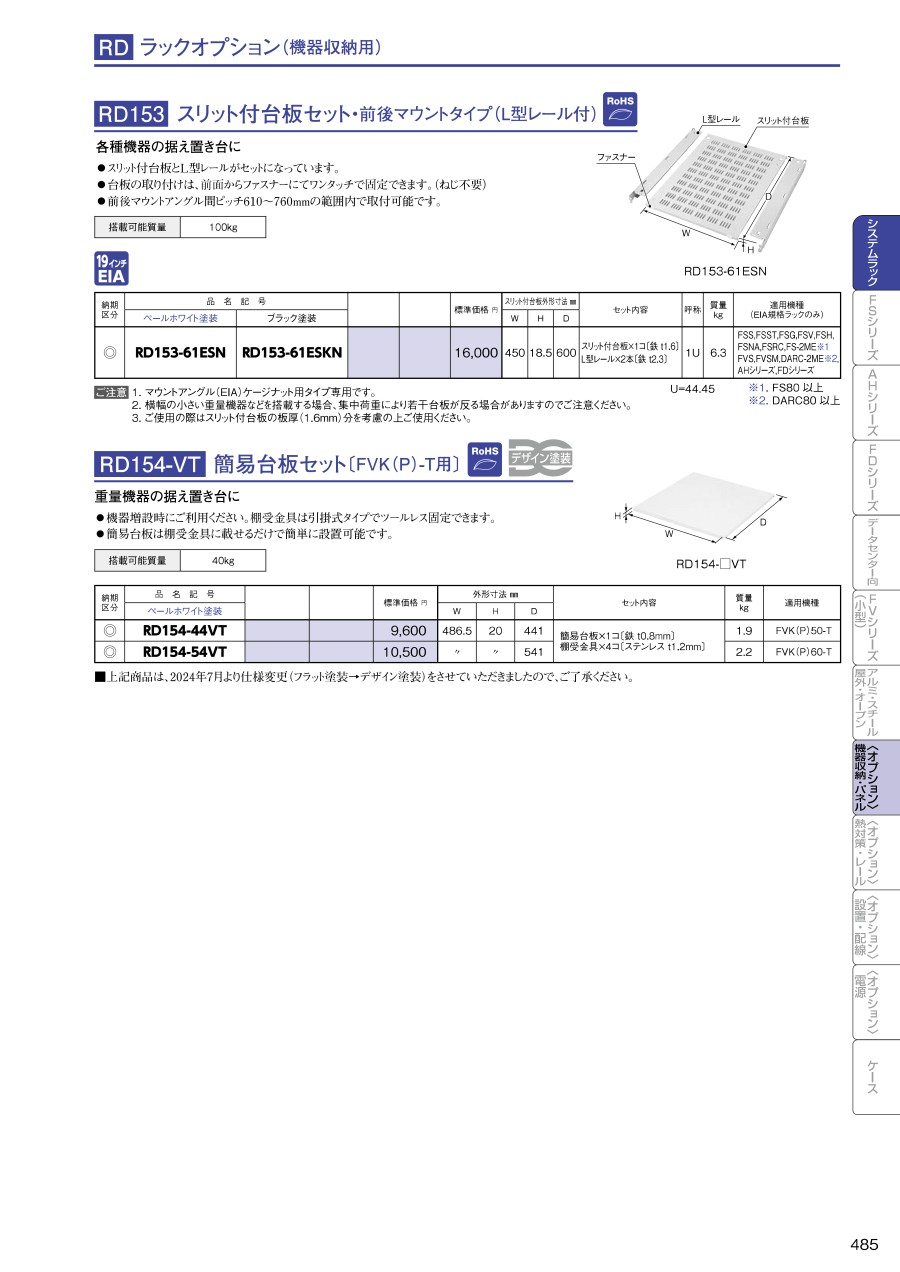

カタログ
