未確定:候補が3型番あります。

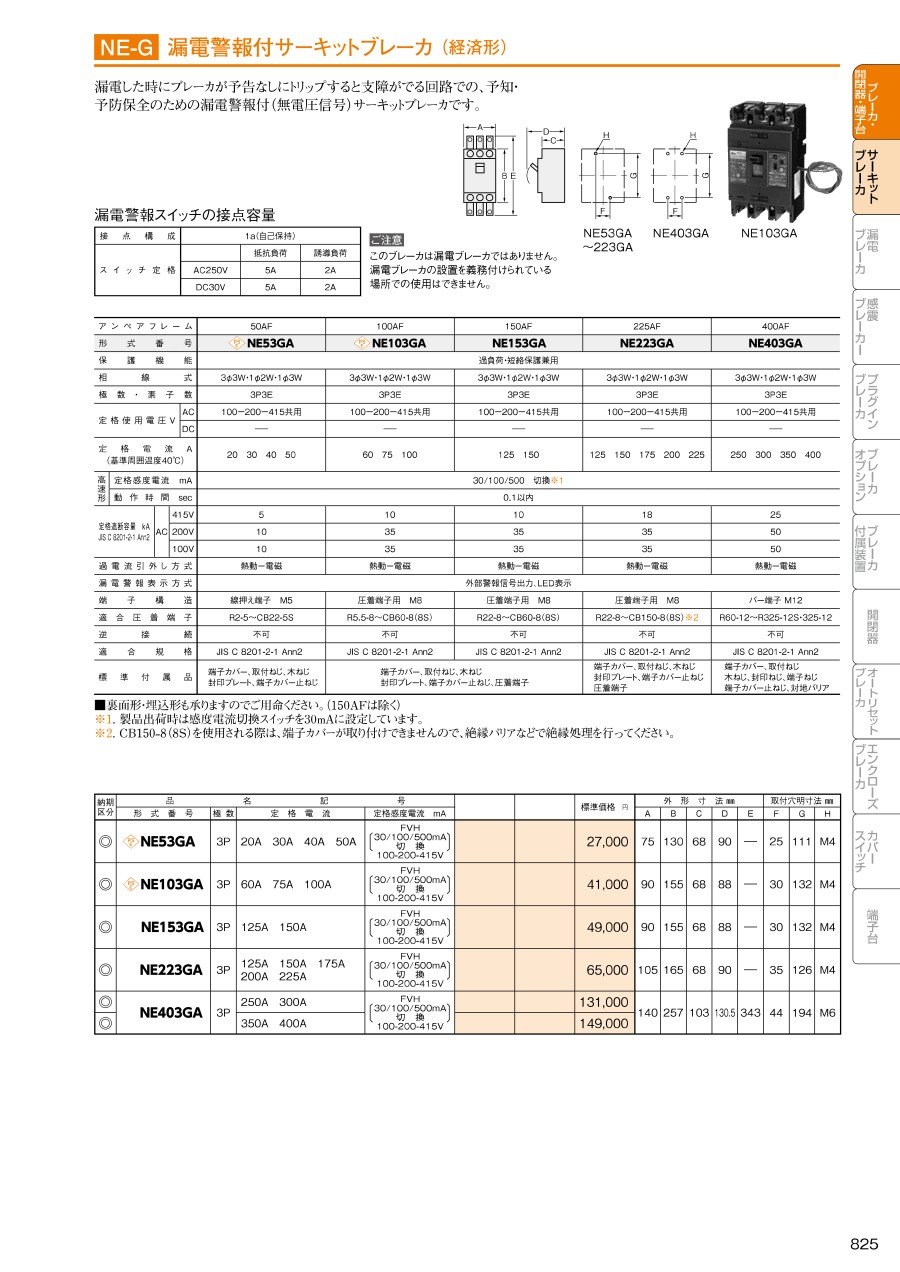

漏電警報付サーキットブレーカ(Eシリーズ)

通常単価(税別)
17,430
税込単価
19,173

予知・予防保全の為の漏電警報付(無電圧信号)サーキットブレーカです。

詳細情報を確認する
  • アンペアフレーム (AF)
    50AF
  • 極数
    3
  • 定格遮断容量 AC100Vの時 (kA)
    10
  • 定格遮断容量 AC200Vの時 (kA)
    10
  • 定格遮断容量 AC100V/AC200V/AC400V/DC250V以外の電圧条件
  • 取付方法
    ネジ止め
  • 接続方式
    表面型
  • 寸法 高さ (mm)
    130
  • 寸法 幅 (mm)
    75
  • 定格使用電圧 (V)
    AC100/200/415共用
  • 素子数
    3E
  • 定格遮断容量 AC415Vの時 (kA)
    5
  • 端子構造
    線押え端子/M5
  • 適合圧着端子
    R2-5~CB22-5S
  • 逆接続
    不可
  • 定格遮断容量 AC230Vの時 (kA)
    0
  • 定格感度電流 (mA)
    30/100/500 切換
  • 動作時間 (sec)
    0.1以内
  • 漏電警報機能
    外部警報信号出力、LED表示
  • 備考
    (相線式)3φ3W/1φ2W/1φ3W
  • 特長
    (保護機能)過負荷/短絡保護兼用
  • 極数詳細
    3
  • 標準付属品
    端子カバー、取付ねじ、木ねじ、封印プレート、端子カバー止ねじ
未確定:候補が3型番あります。
数量:

型番リスト

表示件数

定格電流

(A)

寸法 奥行

(mm)

過電流引外し方式

適合JIS規格

最小発注数量
30
90
熱動-電磁
JIS C 8201-2-1 Ann2
1個
40
90
熱動-電磁
JIS C 8201-2-1 Ann2
1個
50
90
熱動-電磁
JIS C 8201-2-1 Ann2
1個
通常単価(税別) (税込単価)
通常出荷日
17,430
( 19,173 )
5日目
17,430
( 19,173 )
5日目
17,430
( 19,173 )
5日目

詳細情報

基本情報

予知・予防保全の為の漏電警報付(無電圧信号)サーキットブレーカです。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
