PHタイププラグインユニット付サーキットブレーカ（Sシリーズ）
- 通常単価(税別)
- 38,745円
- 税込単価
- 42,620円
プラグインユニット付のサーキットブレーカ。【特長】・汎用形。・PHタイプ。・極...
詳細情報を確認するNE103SAPH3P50Aの仕様・寸法情報
アンペアフレーム(AF)
100AF
極数
3
定格遮断容量 AC200Vの時(kA)
-
定格遮断容量 DC250Vの時(kA)
25
定格遮断容量 AC100V/AC200V/AC400V/DC250V以外の電圧条件
有
定格電流(A)
50
取付方法
ネジ止め
接続方式
さし込形
代表規格
-
寸法 高さ(mm)
230
寸法 幅(mm)
90
寸法 奥行(mm)
198
定格絶縁電圧(V)
AC690
定格使用電圧(V)
DC250
素子数
3E
定格遮断容量 AC500Vの時(kA)
22
定格遮断容量 AC415Vの時(kA)
30
定格遮断容量 DC125Vの時(kA)
40
過電流引外し方式
熱動-電磁
端子構造
圧着端子用/M8
適合圧着端子
R5.5-8～CB60-8(8S)
逆接続
可
適合JIS規格
JIS C 8201-2-1 Ann1･Ann2
特記
定格遮断容量(DC250Vの時25kA)/定格絶縁電圧(DC250)は特殊仕様で受注品となります。
標準付属品
端子カバー、端子ねじ、取付ねじ、圧着端子
-
-
商品情報
プラグインユニット付サーキットブレーカ PHタイプ（汎用形）の仕様
（単位：mm）
NE103SAPH3P50Aの寸法図
| 仕様 | ||
|---|---|---|
| 型式 | NE103SAPH | |
| フレームサイズ AF | 100 | |
| 保護機能 | 過負荷・短絡保護 | |
| 極数・素子数 | 3P3E | |
| 定格絶縁電圧 V | AC690 | |
| 定格インパルス耐電圧 kV | 8 | |
| 定格電流 A | 50 | |
| 適用電動機容量 kW | - | |
| 定格遮断容量（kA） | AC690V | 6［6］ |
| AC500V | 22［22］ | |
| AC440V | 25［25］ | |
| AC380／415V | 30［30］ | |
| AC200／240V | 50［50］ | |
| V | - | |
| 過電流引外し方法 | 熱動-電磁式 | |
| 端子構造 | 電源側： | プラグイン端子 |
| 負荷側： | 圧着端子用 M8 | |
| 適用電線 mm2 60℃CABLE | max.60 | |
| 規格 | ブレーカ本体： | 電気用品安全法、JIS C 8201-2-1 Ann1 Ann2、IEC 60947-2 |
| 逆接続 | 不可 | |
| 標準付属品 | 端子カバー 取付ねじ M6×25 端子ねじ M8×16 平座金 8 バネ座金8 圧着端子 | |
| 備考 | ［］はIcs（定格使用遮断容量）を示す。 | |
注意事項
- ※ DC（直流）には対応できません。
- ※ 400AF及び600AFを取付け・取外しする際には、ボックスレンチ（対辺8、フカサ25mm以上）が必要です。
詳細情報
基本情報
プラグインユニット付のサーキットブレーカ。
【特長】
・汎用形。
・PHタイプ。
・極数：3P。
・定格電流：50A。
・P数：6。（※1P＝15mm）
【用途】
・i power・Fタイプ、Eタイプ用分岐に。

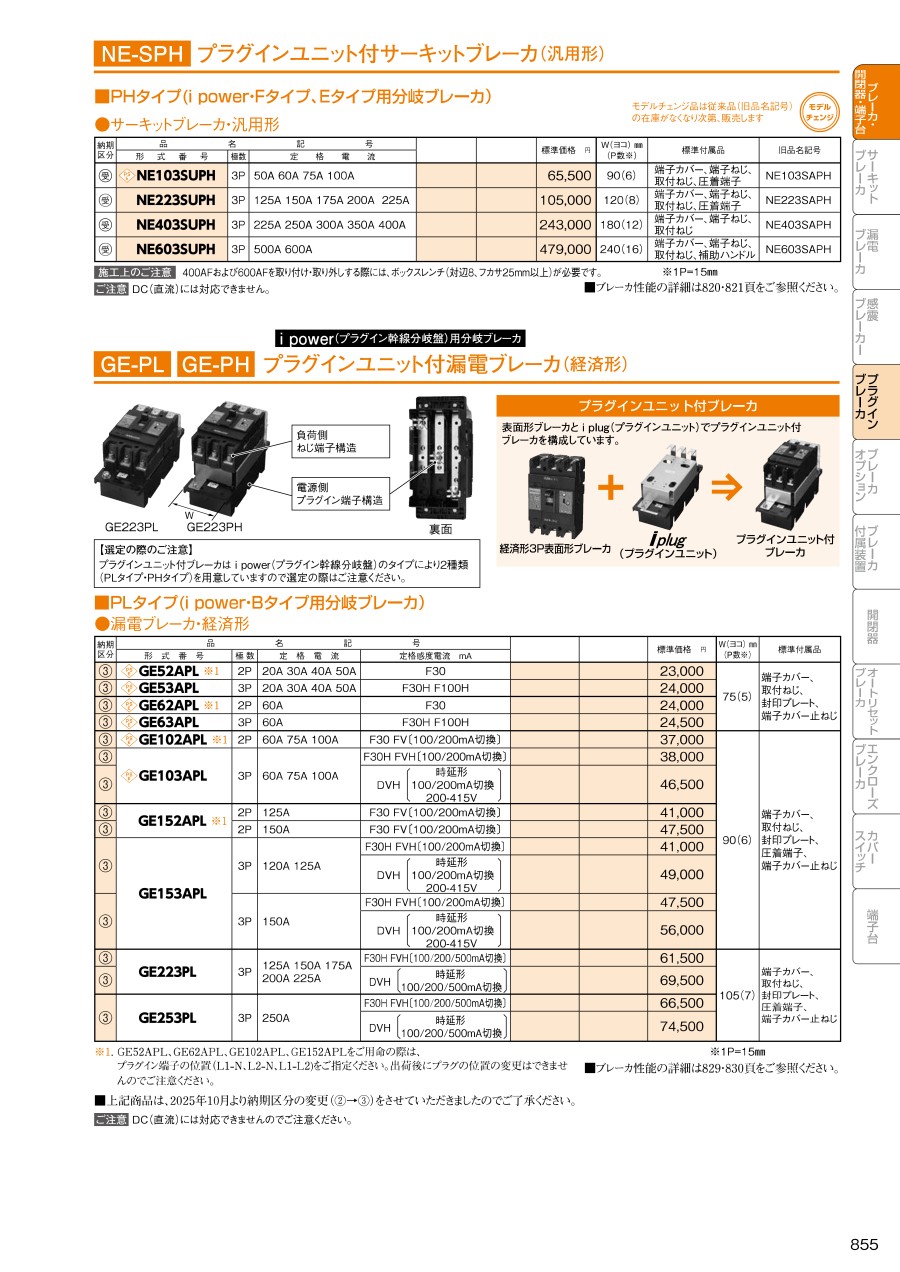

カタログ
類似品類似品をすべて見る
PHタイププラグインユニット付サーキットブレーカ（Sシリーズ）の型番NE103SAPH3P50Aのページです。
型番NE103SAPH3P50Aに関する仕様情報を記載しております。
