コーセル

スイッチング電源ユニットタイプ PLAシリーズ

Name: スイッチング電源 ユニットタイプ PLAシリーズ
Brand: コーセル
SKU: 222000480211
Rating: 4.6 (15 reviews)

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（15件）

通常単価(税別): 2,757円～42,120円特別価格

税込単価: 3,033円～46,332円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コーセル

PBA15Fモデル 15W単出力

3.6

通常価格(税別)： 3,271円 (税込価格：3,598円)

通常出荷日：在庫品1日目

PLAシリーズ。【特長】・低背型。・広い動作温度範囲。（-20℃～+70℃、出...

詳細情報を確認する

シングル/マルチ
シングル
入力電圧
AC専用
入力電圧 (V)
AC85～264
過電流保護回路
あり
過電圧保護回路
あり
備考
AC115V未満では､出力ディレーティングが必要です｡

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型番末尾に「-R」「-R■」と表記のあるものは、リモートコントロール付きとなります。使用の際は外部駆動電源への接続が必要となっております。「外部電源接続」の絞り込み条件よりご確認ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。

未確定：候補が29型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

INDEX

製品の基本仕様・特長

性質性能情報

証明書・特許情報

PLAシリーズの特長

低背型（PLA15F、30F、50F）
広い動作温度範囲（-20～+70℃、出力ディレーティング必要）
高調波電流規制対応（IEC61000-3-2 クラスA準拠）
ワイド入力（AC85～264V、出力ディレーティング必要）
無負荷時の消費電力を低減
SEMI F-47 規格対応可（オプション -U）
充実のオプション

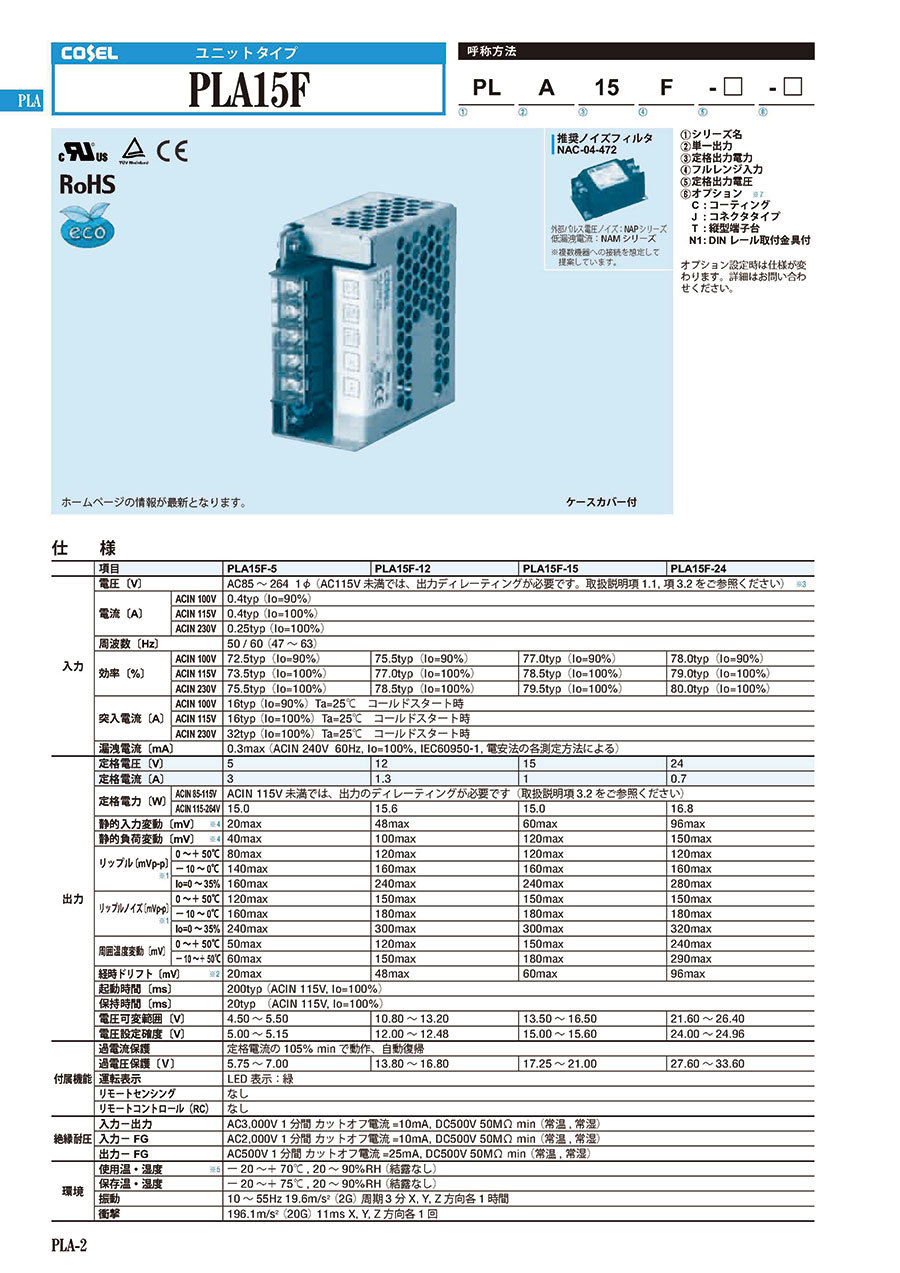

PLA15Fの特長

PLA15F

従来製品から奥行き寸法を15%小型化
定格出力時、動作周囲温度範囲向上（正規取付従来比10℃向上ケースカバー付）
無負荷時の消費電力 1.0W typ（標準品）AC240V 入力時
UL508 取得（-J オプションを除く）、SEMI F47 規格対応可能
様々なインターフェースをオプションで設定（端子台上向き［-T］、コネクタ接続［-J］）

PLA30Fの特長

PLA30F

従来製品から奥行き寸法を15%小型化
定格出力時、動作周囲温度範囲向上（正規取付従来比10℃向上ケースカバー付）
UL508 取得（-J オプションを除く）、SEMI F47 規格対応可能
様々なインターフェースをオプションで設定（端子台上向き［-T］、コネクタ接続（［-J］）

PLA50Fの特長

PLA50F

従来製品から奥行き寸法を20%小型化
高調波電流規正対応（IEC61000-3-2 クラス A 準拠）
UL508 取得（-J オプションを除く）、SEMI F47 規格対応可能
様々なインターフェースをオプションで設定（端子台上向き［-T］、コネクタ接続［-J］）

※ 商品の詳しい内容はメーカーサイト、カタログをご確認ください。

特性データ

型名	回路方式	発振周波数（kHz）	入力電流（A）	突入電流防止回路	基板／パターン面			直並列運転可否
型名	回路方式	発振周波数（kHz）	入力電流（A）	突入電流防止回路	材質	片面	両面	直列	並列
PLA15F	他励フライバック	100	0.4 ※1	サーミスタ	ガラスコンポジット	○	-	○	×
PLA30F	他励フライバック	130	0.7 ※1	サーミスタ	ガラスコンポジット	○	-	○	×
PLA50F	アクティブフィルタ	60～440	0.7 ※1	サーミスタ	ガラスコンポジット	○	-	○	×
PLA50F	他励フライバック	130	0.7 ※1	サーミスタ	ガラスコンポジット	○	-	○	×

1.入力電流は、AC100V・定格負荷時の値を示します。
2.入力電流は、AC100V・90%負荷時の値を示します。
3.軽負荷時に間欠動作となり、消費電力を低減する動作となります。間欠時の周波数は使用条件によって異なります。詳細は弊社サポートセンターへお問い合わせください。
4.オプション（-W）で並列運転が可能です。詳細は取扱説明項5オプションを参照ください。

型番・寸法

モデル	入力電圧［V］	出力電圧［V］	出力電流［A］		外形寸法 W・H・D ［mm］	質量［kg］
モデル	入力電圧［V］	出力電圧［V］	ACIN85-115V	ACIN115-264V	外形寸法 W・H・D ［mm］	質量［kg］
PLA15	AC 85-264 φ1	5	ディレーティングが必要	3	38・80・73	0.25
		12		1.3
		15		1
		24		0.7
PLA30	AC 85-264 φ1	5	ディレーティングが必要	6	38・80・88	0.33
		12		2.5
		15		2
		24		1.3
PLA50	AC 85-264 φ1	5	ディレーティングが必要	8	38・80・99	0.4
		12		4.3
		15		3.5
		24		2.2

製品仕様

-	項目		PLA30F-5	PLA30F-12	PLA30F-15	PLA30F-24
入力	電圧〔V〕		AC85～264 1φ（AC115V 未満では、出力ディレーティングが必要です。取扱説明項1.1,項3.1をご参照ください）※3
	電流〔A〕	ACIN 100V	0.7typ（Io=90%）
		ACIN 115V	0.7typ（Io=100%）
		ACIN 230V	0.4typ（Io=100%）
	周波数〔Hz〕		50／60（47～63）
	効率〔%〕	ACIN 100V	73.0typ（Io=90%）	80.0typ（Io=90%）	81.0typ（Io=90%）	82.5typ（Io=90%）
		ACIN 115V	74.0typ（Io=100%）	80.5typ（Io=100%）	81.5typ（Io=100%）	83.0typ（Io=100%）
		ACIN 230V	77.0typ（Io=100%）	81.0typ（Io=100%）	82.0typ（Io=100%）	83.5typ（Io=100%）
	突入電流〔A〕	ACIN 100V	16typ（Io=90%）Ta=25℃ コールドスタート時
		ACIN 115V	16typ（Io=100%）Ta=25℃ コールドスタート時
		ACIN 230V	32typ（Io=100%）Ta=25℃ コールドスタート時
	漏洩電流〔mA〕		0.65max（ACIN 240V 60Hz,Io=100%, IEC60950-1, 電安法の各測定方法による）
出力	定格電圧〔V〕		5	12	15	24
	定格電流〔A〕		6	2.5	2	1.3
	定格電力〔W〕	ACIN 85-115V	ACIN 115V 未満では、出力のディレーティングが必要です（取扱説明項3.2をご参照ください）
	定格電力〔W〕	ACIN 115-264V	30.0	30.0	30.0	31.2
	静的入力変動〔mV〕※4		20max	48max	60max	96max
	静的負荷変動〔mV〕※4		40max	100max	120max	150max
	リップル〔mVp-p〕※1	0～+50℃	80max	120max	120max	120max
	リップル〔mVp-p〕※1	-10～0℃	140max	160max	160max	160max
	リップルノイズ〔mVp-p〕※1	0～+50℃	120max	150max	150max	150max
	リップルノイズ〔mVp-p〕※1	-10～0℃	160max	180max	180max	180max
	周囲温度変動〔mV〕	0～+50℃	50max	120max	150max	240max
	周囲温度変動〔mV〕	-10～＋50℃	60max	150max	180max	290max
	経時ドリフト〔mV〕※2		20max	48max	60max	96max
	起動時間〔ms〕		150typ（ACIN 115V,Io=100%）
	保持時間〔ms〕		20typ（ACIN 115V,Io=100%）
	電圧可変範囲〔V〕		4.50～5.50	10.80～13.20	13.50～16.50	21.60～26.40
	電圧設定確度〔V〕		5.00～5.15	12.00～12.48	15.00～15.60	24.00～24.96
付属機能	過電流保護		定格電流の105%minで動作、自動復帰
	過電圧保護〔V〕		5.75～7.00	13.80～16.80	17.25～21.00	27.60～33.60
	運転表示		LED 表示：緑
	リモートセンシング		なし
	リモートコントロール（RC）		なし
絶縁耐圧	入力-出力		AC3,000V 1分間カットオフ電流=10mA, DC500V 50MΩ min（常温,常湿）
	入力-FG		AC2,000V 1分間カットオフ電流=10mA, DC500V 50MΩ min（常温,常湿）
	出力-FG		AC500V 1分間カットオフ電流=25mA, DC500V 50MΩ min（常温,常湿）
環境	使用温・湿度 ※5		-20～+70℃, 20～90%RH（結露なし）
	保存温・湿度		-30～+75℃, 20～90%RH（結露なし）
	振動		10～55Hz 19.6m/s²（2G）周期3分 X, Y, Z 方向各1時間
	衝撃		196.1m/s²（20G）11ms X, Y, Z 方向各1回
適応規格	安全規格		UL60950-1, C-UL（CSA60950-1）, EN60950-1, EN50178, UL508（－J オプション除く）取得電安法準拠
	雑音端子電圧		FCC-B, VCCI-B, CISPR22-B, EN55011-B, EN55022-B 準拠
	高調波電流 ※8		IEC61000-3-2 （クラスA）準拠
構造	外径寸法／質量		38×80×88mm （端子台およびねじ含まず）（W×H×D）／330g max
構造	冷却方法		自然空冷

※1出力端子から150mmに0.1μFと22μFのコンデンサをつけた測定板での値です。取扱説明書項番1.6をご参照ください。（20MHzオシロスコープまたは、リップルノイズメータ（計測技研：RM-103相当品）による）。
※2経時ドリフトは周温25℃。定格入出力にて入力電圧印加後30分~8時間の変化です。
※3出力ディレーティングが必要です。DCでのご使用について、DCヒューズが必要となります。詳細は弊社サポートセンターへお問い合わせください。
※4動的な変動がある場合、仕様を満足しないことがあります。
※5出力ディレーティングが必要です。取扱説明項番3.2をご参照ください。
※6無償補償期間の条件については取扱説明項番3.3をご確認ください。
※7オプション指定時の安全規格については弊社サポートセンターへお問い合わせください。

※ 過負荷状態あるいは仕様範囲外入力での使用は、内部素子を破壊することがありますので避けてください。
※ 並列運転はできません。
※ パルス負荷の場合は電源から音がでる場合があります。

ブロックダイヤグラム

外形

（単位：mm）

寸法図

※ 公差：±1
※ 質量：330g max
※ 基板材質／厚さ：CEM-3/1.6mm
※ シャーシ材質：亜鉛メッキ鋼鈑（SECC）
※ カバー材：亜鉛メッキ鋼鈑（SECC）
※ 電源取付穴締め付けトルク：0.6N・m max
※ 端子台締め付けトルク：1.0N・m max

製品仕様

-	項目		PLA50F-5	PLA50F-12	PLA50F-15	PLA50F-24
入力	電圧〔V〕		AC85～264 1φ（AC115V 未満では、出力ディレーティングが必要です。取扱説明項1.1,項3.1をご参照ください）※3
	電流〔A〕	ACIN 100V	0.6typ（Io=90%）	0.7typ（Io=90%）
		ACIN 115V	0.6typ（Io=100%）	0.7typ（Io=100%）
		ACIN 230V	0.3typ（Io=100%）	0.4typ（Io=100%）
	周波数〔Hz〕		50／60（47～63）
	効率〔%〕	ACIN 100V	74.5typ（Io=90%）	80.0typ（Io=90%）	80.0typ（Io=90%）	81.5typ（Io=90%）
		ACIN 115V	75.0typ（Io=100%）	80.5typ（Io=100%）	80.5typ（Io=100%）	82.0typ（Io=100%）
		ACIN 230V	76.5typ（Io=100%）	82.0typ（Io=100%）	82.0typ（Io=100%）	84.0typ（Io=100%）
	力率	ACIN 100V	0.97typ（Io=90%）	0.98typ（Io=90%）
		ACIN 115V	0.97typ（Io=100%）	0.98typ（Io=100%）
		ACIN 230V	0.85typ（Io=100%）	0.87typ（Io=100%）
	突入電流〔A〕	ACIN 100V	16typ（Io=90%）Ta=25℃ コールドスタート時
		ACIN 115V	16typ（Io=100%）Ta=25℃ コールドスタート時
		ACIN 230V	32typ（Io=100%）Ta=25℃ コールドスタート時
	漏洩電流〔mA〕		0.75max（ACIN 240V 60Hz,Io=100%, IEC60950-1, 電安法の各測定方法による）
出力	定格電圧〔V〕		5	12	15	24
	定格電流〔A〕		8	4.3	3.5	2.2
	定格電力〔W〕	ACIN 85-115V	ACIN 115V 未満では、出力のディレーティングが必要です（取扱説明項3.2をご参照ください）
	定格電力〔W〕	ACIN 115-264V	40.0	51.6	52.5	52.8
	静的入力変動〔mV〕※4		20max	48max	60max	96max
	静的負荷変動〔mV〕※4		40max	100max	120max	150max
	リップル〔mVp-p〕※1	0～+45℃	80max	120max	120max	120max
	リップル〔mVp-p〕※1	-10～0℃	140max	160max	160max	160max
	リップルノイズ〔mVp-p〕※1	0～+45℃	120max	150max	150max	150max
	リップルノイズ〔mVp-p〕※1	-10～0℃	160max	180max	180max	180max
	周囲温度変動〔mV〕	0～+45℃	50max	120max	150max	240max
	周囲温度変動〔mV〕	-10～＋45℃	60max	150max	180max	290max
	経時ドリフト〔mV〕※2		20max	48max	60max	96max
	起動時間〔ms〕		350typ（ACIN 115V,Io=100%）
	保持時間〔ms〕		20typ（ACIN 115V,Io=100%）
	電圧可変範囲〔V〕		4.50～5.50	10.80～13.20	13.50～16.50	21.60～26.40
	電圧設定確度〔V〕		5.00～5.15	12.00～12.48	15.00～15.60	24.00～24.96
付属機能	過電流保護		定格電流の105%minで動作、自動復帰
	過電圧保護〔V〕		5.75～7.00	13.80～16.80	17.25～21.00	27.60～33.60
	運転表示		LED 表示：緑
	リモートセンシング		なし
	リモートコントロール（RC）		なし
絶縁耐圧	入力-出力		AC3,000V 1分間カットオフ電流=10mA, DC500V 50MΩ min（常温,常湿）
	入力-FG		AC2,000V 1分間カットオフ電流=10mA, DC500V 50MΩ min（常温,常湿）
	出力-FG		AC500V 1分間カットオフ電流=25mA, DC500V 50MΩ min（常温,常湿）
環境	使用温・湿度 ※5		-20～+70℃, 20～90%RH（結露なし）
	保存温・湿度		-20～+75℃, 20～90%RH（結露なし）
	振動		10～55Hz 19.6m/s²（2G）周期3分 X, Y, Z 方向各1時間
	衝撃		196.1m/s²（20G）11ms X, Y, Z 方向各1回
適応規格	安全規格		UL60950-1, C-UL（CSA60950-1）, EN60950-1, EN50178, UL508（－J オプション除く）取得電安法準拠
	雑音端子電圧		FCC-B, VCCI-B, CISPR22-B, EN55011-B, EN55022-B 準拠
	高調波電流 ※8		IEC61000-3-2 （クラスA）準拠 ※5
構造	外径寸法／質量		38×80×99mm （端子台およびねじ含まず）（W×H×D）／400g max
構造	冷却方法		自然空冷
無償補償	無償補償期間 ※6		5年（条件付）

※1出力端子から150mmに0.1μFと22μFのコンデンサをつけた測定板での値です。取扱説明書項番1.6をご参照ください。（20MHzオシロスコープまたは、リップルノイズメータ（計測技研：RM-103相当品）による）。
※2経時ドリフトは周温25℃。定格入出力にて入力電圧印加後30分~8時間の変化です。
※3出力ディレーティングが必要です。DCでのご使用について、DCヒューズが必要となります。詳細は弊社サポートセンターへお問い合わせください。
※4動的な変動がある場合、仕様を満足しないことがあります。
※5出力ディレーティングが必要です。取扱説明項番3.2をご参照ください。
※6無償補償期間の条件については取扱説明項番3.3をご確認ください。
※7オプション指定時の安全規格については弊社サポートセンターへお問い合わせください。

※ 過負荷状態あるいは仕様範囲外入力での使用は、内部素子を破壊することがありますので避けてください。
※ 並列運転はできません。
※ パルス負荷の場合は電源から音がでる場合があります。

ブロックダイヤグラム

外形

（単位：mm）

寸法図

※ 公差：±1
※ 質量：400g max
※ 基板材質／厚さ：CEM-3/1.6mm
※ シャーシ材質：亜鉛メッキ鋼鈑（SECC）
※ カバー材：亜鉛メッキ鋼鈑（SECC）
※ 電源取付穴締め付けトルク：0.6N・m max
※ 端子台締め付けトルク：1.0N・m max

証明書・特許

無償補償期間：5年間

安全規格

UL60950-1、C-UL（CSA60950-1）、EN60950-1、EN50178取得
UL508取得（PLA15～150のみ）
電安法　準拠

EMI規格

FCC-B、CISPR22-B、EN55011-B、EN55022-B、VCCI-B準拠
（PLA1500は、外付けNF必要。電源単体ではクラスA）

EMS（イミュニティ）：EN61204-3，EN61000-6-2

EN61000-4-2 準拠（静電気放電）
EN61000-4-3 準拠（放射性無線周波電磁界）
EN61000-4-4 準拠（ファーストトランジェントバースト）
EN61000-4-5 準拠（雷サージ）
EN61000-4-6 準拠（伝導性無線周波電磁界）
EN61000-4-8 準拠（電源周波数磁界イミュニティ）
EN61000-4-11 準拠（電圧ディップ／変動）

機能説明

1.1　入力電圧範囲

AC85～AC264Vでご使用になれます。
安全規格申請時の定格入力電圧範囲は「AC100-AC240V（50Hz／60Hz）」です。
上記以外の入力電圧を印加した場合、仕様を満足しない動作やハンチング動作、故障の原因となることがありますので、ご注意ください。UPSやインバータなどの矩形波入力電圧の場合は弊社サポートセンターへお問い合わせください。
動的な入力変動の場合、定電圧精度を超えることがありますので弊社サポートセンターへお問い合わせください。
DC入力でご使用の際は、電源故障時の保護のため、外付けでDCヒューズが必要となります。詳細は弊社サポートセンターへお問い合わせください。

PLA15F、PLA30F
力率改善回路（アクティブフィルタ）は内蔵していません。同一装置で複数台ご使用の場合、入力高調波が規格を逸脱する場合がございます。詳細につきましては弊社サポートセンターへお問い合わせください。
PLA100F、PLA150F
AC250V以上の入力電圧において、力率改善回路が停止した状態での動作となり、力率が低下します。詳細につきましては弊社サポートセンターへお問い合わせください。

使用条件

PLA15F、PLA30F、PLA50F
瞬時的な入力電圧ディップに対応しています（ディレーティングが必要です）。

1.2　突入電流

突入電流防止回路を内蔵しています。
入力にスイッチなどをご使用の場合は、入力突入電流に耐えるよう選定してください。

PLA15F、PLA30F、PLA50F
突入電流防止には、パワーサーミスタを使用しているため、通電後の入力再投入の際は、電源が充分冷えてから行ってください。

型番リスト

表示件数

型番

形状

出力電力

(W)

出力電圧(シングルのみ)

入出力端子形状

定格出力電流(シングルのみ)

(A)

高さ

(mm)

幅

(mm)

奥行

(mm)

安全規格

付属機能

最大出力電力

(W)

電圧設定確度

(V)

力率改善回路

リモートコントロール

リモートセンシング

出力電圧可変

(V)

端子台種類

その他オプション機能

外部電源接続

RoHS?

最小発注数量

[本体カバー付き] カバー付き

DC5V

[ネジ] 端子台

CE / UL / CUL / TUV / CSA

5～5.15

なし

4.5～5.5

横型

なし

不要

1個

[本体カバー付き] カバー付き

DC12V

[ネジ] 端子台

2.5

CE / UL / CUL / TUV / CSA

12～12.48

なし

10.8～13.2

横型

なし

不要

1個

[本体カバー付き] カバー付き

DC5V

[ネジ] 端子台

CE / UL / CUL / TUV / CSA

5～5.15

あり

なし

4.5～5.5

横型

なし

不要

1個

[本体カバー付き] カバー付き

DC12V

[ネジ] 端子台

4.3

CE / UL / CUL / TUV / CSA

51.6

12～12.48

あり

なし

10.8～13.2

横型

なし

不要

1個

[本体カバー付き] カバー付き

DC15V

[ネジ] 端子台

3.5

CE / UL / CUL / TUV / CSA

52.5

15～15.6

あり

なし

13.5～16.5

横型

なし

不要

1個

[本体カバー付き] カバー付き

DC24V

[ネジ] 端子台

2.2

CE / UL / CUL / TUV / CSA

52.8

24～24.96

あり

なし

21.6～26.4

横型

なし

不要

1個

[本体カバー付き] カバー付き

100

DC12V

[ネジ] 端子台

8.4

109

100.8

12～12.48

あり

なし

10.8～13.2

横型

低消費電力

不要

1個

[本体カバー付き] カバー付き(DINレール取付金具付)

100

DC12V

[ネジ] 端子台

8.4

109

100.8

12～12.48

あり

なし

10.8～13.2

横型

なし

不要

1個

[本体カバー付き] カバー付き

100

DC15V

[ネジ] 端子台

6.7

109

CE / UL / CUL / TUV / CSA

100.5

15～15.6

あり

なし

13.5～16.5

横型

なし

不要

1個

[本体カバー付き] カバー付き

100

DC24V

[ネジ] 端子台

4.3

109

CE / UL / CUL / TUV / CSA

103.2

24～24.96

あり

なし

21.6～26.4

横型

なし

不要

1個

[本体カバー付き] カバー付き

100

DC24V

コネクタ

4.3

109

103.2

24～24.96

あり

なし

21.6～26.4

なし

不要

1個

[本体カバー付き] カバー付き(DINレール取付金具付)

100

DC24V

[ネジ] 端子台

4.3

109

103.2

24～24.96

あり

なし

21.6～26.4

横型

なし

不要

1個

[本体カバー付き] カバー付き

150

DC12V

[ネジ] 端子台

12.5

129

CE / UL / CUL / TUV / CSA

150

12～12.48

あり

なし

10.8～13.2

横型

なし

不要

1個

[本体カバー付き] カバー付き

150

DC15V

[ネジ] 端子台

129

CE / UL / CUL / TUV / CSA

150

15～15.6

あり

なし

13.5～16.5

横型

なし

不要

1個

[本体カバー付き] カバー付き(DINレール取付金具付)

150

DC15V

[ネジ] 端子台

129

150

15～15.6

あり

なし

13.5～16.5

横型

なし

不要

1個

[本体カバー付き] カバー付き(DINレール取付金具付)

150

DC24V

[ネジ] 端子台

6.4

129

UL / CUL / TUV / CSA

153.6

24～24.96

あり

なし

21.6～26.4

横型

なし

不要

1個

[本体カバー付き] カバー付き(DINレール取付金具付)

150

[その他] DC36V

[ネジ] 端子台

4.2

129

151.2

36～37.44

あり

なし

32.4～39.6

横型

なし

不要

1個

[本体カバー付き] カバー付き

150

DC48V

[ネジ] 端子台

3.2

129

153.6

48～49.92

あり

なし

43.2～52.8

横型

なし

必要

1個

[本体カバー付き] カバー付き

300

DC5V

[ネジ] 端子台

102

195

冷却用ファン

250

5～5.15

あり

なし

4.5～5.5

横型(脱落防止機構無)

なし

不要

1個

[本体カバー付き] カバー付き

300

DC12V

[ネジ] 端子台

102

195

CE / UL / CUL / TUV / CSA

冷却用ファン

300

12～12.48

あり

なし

10.8～13.2

横型

なし

不要

1個

[本体カバー付き] カバー付き

300

DC12V

[ネジ] 端子台

102

195

冷却用ファン

300

12～12.48

あり

なし

10.8～13.2

横型

なし

必要

1個

[本体カバー付き] カバー付き

300

DC24V

[ネジ] 端子台

12.5

102

195

CE / UL / CUL / TUV / CSA

冷却用ファン

300

24～24.96

あり

なし

21.6～26.4

横型

なし

不要

1個

[本体カバー付き] カバー付き

300

[その他] DC36V

[ネジ] 端子台

8.4

102

195

CE / UL / CUL / TUV / CSA

冷却用ファン

302.4

36～37.44

あり

なし

32.4～39.6

横型

なし

不要

1個

[本体カバー付き] カバー付き

600

DC12V

[ネジ] 端子台

120

218

CE / UL / CUL / TUV / CSA

冷却用ファン

600

12～12.48

あり

なし

10.8～13.2

横型

なし

不要

1個

[本体カバー付き] カバー付き

600

DC24V

[ネジ] 端子台

120

218

冷却用ファン

600

24～24.96

あり

なし

21.6～26.4

横型

低騒音ファン

不要

1個

[本体カバー付き] カバー付き

600

DC24V

[ネジ] 端子台

120

218

冷却用ファン

600

24～24.96

あり

なし

21.6～26.4

横型

なし

必要

1個

[本体カバー付き] カバー付き

600

[その他] DC36V

[ネジ] 端子台

16.7

120

218

冷却用ファン

601.2

36～37.44

あり

なし

32.4～39.6

横型

なし

必要

1個

[本体カバー付き] カバー付き

600

DC48V

[ネジ] 端子台

12.5

120

218

CE / UL / CUL / TUV / CSA

冷却用ファン

600

48～49.92

あり

なし

43.2～52.8

横型

なし

不要

1個

[本体カバー付き] カバー付き

600

DC48V

[ネジ] 端子台

12.5

120

218

冷却用ファン / 並列 / 警報出力

600

48～49.92

あり

なし

あり

43.2～52.8

横型

並列運転・LV アラーム・リモートセンシング

不要

1個

通常単価(税別) (税込単価)	通常出荷日

2,786円 ( 3,065円 )	在庫品1日目当日出荷可能
2,757円 ( 3,033円 )	在庫品1日目当日出荷可能
3,757円 ( 4,133円 )	在庫品1日目当日出荷可能
3,757円 ( 4,133円 )	在庫品1日目当日出荷可能
3,757円 ( 4,133円 )	在庫品1日目当日出荷可能
3,757円 ( 4,133円 )	在庫品1日目当日出荷可能
4,786円 ( 5,265円 )	在庫品1日目当日出荷可能
5,329円3,996円 ( 4,396円 )	在庫品1日目当日出荷可能
4,786円 ( 5,265円 )	在庫品1日目当日出荷可能
4,401円 ( 4,841円 )	在庫品1日目当日出荷可能
4,786円4,307円 ( 4,738円 )	在庫品1日目当日出荷可能
4,862円 ( 5,348円 )	在庫品1日目当日出荷可能
5,391円 ( 5,930円 )	在庫品1日目当日出荷可能
5,886円 ( 6,475円 )	在庫品1日目当日出荷可能
6,443円 ( 7,087円 )	在庫品1日目当日出荷可能
5,990円 ( 6,589円 )	在庫品1日目当日出荷可能
6,443円 ( 7,087円 )	在庫品1日目当日出荷可能
5,609円 ( 6,170円 )	在庫品1日目当日出荷可能
11,000円 ( 12,100円 )	在庫品1日目当日出荷可能
11,057円 ( 12,163円 )	在庫品1日目当日出荷可能
11,357円 ( 12,493円 )	在庫品1日目当日出荷可能
12,437円 ( 13,681円 )	在庫品1日目当日出荷可能
11,057円 ( 12,163円 )	在庫品1日目当日出荷可能
16,371円 ( 18,008円 )	在庫品1日目当日出荷可能
16,786円 ( 18,465円 )	在庫品1日目当日出荷可能
16,110円 ( 17,721円 )	在庫品1日目当日出荷可能
17,286円 ( 19,015円 )	在庫品1日目当日出荷可能
42,120円37,908円 ( 41,699円 )	5日目
17,457円 ( 19,203円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

PLAシリーズ。
【特長】
・低背型。
・広い動作温度範囲。（-20℃～+70℃、出力ディレーティング必要）
・高調波電流規制対応。（IEC61000-3-2クラスA準拠）
・ワイド入力。（AC85～264V、出力ディレーティング必要）
・無負荷時の消費電力を低減。
【用途】
・FAを中心とした幅広い用途におすすめ。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型番末尾に「-R」「-R■」と表記のあるものは、リモートコントロール付きとなります。使用の際は外部駆動電源への接続が必要となっております。「外部電源接続」の絞り込み条件よりご確認ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。

出力電圧が出ないなど不具合が疑われる場合

事象	電源で起きていること	考えられる要因	確認方法	対策案	該当製品例
通電直後から出力電圧が出ない	過電圧保護が動作している	センシング線が接続されていない	センシング線の接続を確認してください	センシング線を正しく接続してください	センシング機能を持つ製品全般
	過電流保護回路が動作している	出力が短絡している	出力の配線を外して、正常な電圧が出力されることを確認してください	出力側を正しく配線してください	製品全般
	過電流保護回路が動作している	出力に接続する装置の配線間違い（+V端子とGND端子の逆接続など）	出力側の配線を確認してください	出力側を正しく配線してください	製品全般
	電源が起動していない	入力電圧が電源に印加されていない	外部ヒューズやブレーカがトリップしていないか確認してください	外部ヒューズを交換、もしくはブレーカを戻してください	製品全般
		入力電圧が電源に印加されていない	入力側の配線が正しいか確認してください	入力側を正しく配線してください	製品全般
		リモートコントロールがOFFになっている	リモートコントロール仕様の製品でないか確認してください（R仕様では外部電圧が必要な場合があります）	リモートコントロール回路を正しく配線してください	リモートコントロール仕様がある製品全般
		リモートコントロールがOFFになっている	リモートコントロールの回路の配線が正しいか確認してください	リモートコントロール回路を正しく配線してください	リモートコントロール仕様がある製品全般
		直列運転が不可能な製品で直列運転している	1つの電源で、正常な電圧が出力されることを確認してください	直列運転が可能な製品を使用してください	直列運転不可の製品※取扱説明の「直列運転」を確認してください
正常に出力していたが、今は出力電圧が出ない	過熱保護が動作している	FANが停止している	電源を充分冷却して再度通電してもファンが止まっていることを確認してください取扱説明書に記載のFANの寿命データを確認してください	FANユニットを交換してください	PBA300F～1500 FPBA1500T ACEシリーズ
		FANが停止している		電源を交換してください	ファンユニットがない製品
		ポイント温度が高いまたはディレーティング範囲外で使用している	電源を十分冷却して再度通電し、出力が出ることを確認してください	取扱説明記載のポイント温度、ポイント温度がない場合はディレーティングカーブを確認の上、使用環境、放熱設計の見直しをお願いします	過熱保護回路を搭載した製品（シャットダウン方式）
	過電圧保護が動作している	モータが接続されている場合、逆起電圧により出力が上昇している	出力の配線を外して、正常な電圧が出力されることを確認してください	出力端子に、逆電圧防止用ダイオードを追加してください逆起電圧がモータに印加されますので、モータメーカにも対策案の妥当性を確認してください	全製品

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミンウェル
スイッチング電源 HRP-■■■N3シリーズ
CPUタイプIntel Atom E3930/メモリ容量2～4GB/LANポート数2～3/消費電力13～15W
シーメンス
産業用タッチパネルモニタ
【モニタサイズ12～22インチ】ワイドスクリーンディスプレイを採用し、VESA規格にも対応。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スイッチング電源ユニットタイプ PLAシリーズのレビュー

4.6平均満足度：4.615件のレビュー

星5
67%
星4
27%
星3
7%
星2
0%
星1
0%

問題なし

満足度：5.02016/06/28

電磁弁１０台、光電センサー１６個のシーケンサーを使った装置で使用価格が安かったので心配だったが問題なかった容量は3...もっと読む

4人が参考にしています。

制御器の電源

満足度：5.02018/04/04

制御器の電源として使用しました。ケース入りで小型、端子接続、固定も容易で、価格も安いので次回も使用したい。

1人が参考にしています。

制御盤内に設置

満足度：5.02021/08/23

PLA150F-24-N1を購入しました。 DINレール取付金具が付いているので、簡単に設置できました。

0人が参考にしています。

試作品製作のため

満足度：3.02021/01/14

商社さん経由では納期が間に合わなかったためこちらで購入しました。商品には何ら問題なく、普通に使えます。

0人が参考にしています。

業務用プリンター

満足度：5.02020/07/22

コーセルで価格もそこそこ安く、電圧が安定していて高性能なので安心して使用できます。また市場在庫ない中、即納頂き助か...もっと読む

0人が参考にしています。

15件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品スイッチング電源ユニットタイプ PLAシリーズ	スイッチング電源（ユニットタイプ） AEA600F-24-N	LCAシリーズ基板単体タイプ	スイッチング電源 PBA300Fモデル 300W単出力	TUHSシリーズオンボードタイプ	PBA15Fモデル 15W単出力
メーカー	コーセル	コーセル	コーセル	コーセル	コーセル	コーセル
通常価格	2,757円-	23,500円	5,289円	22,705円 -	1,257円 -	3,271円 -
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
シングル/マルチ	シングル	シングル	シングル	シングル	シングル	シングル
入力電圧	AC専用	AC専用	AC/DC	AC/DC	AC/DC	AC/DC
入力電圧(V)	AC85～264	AC85～264	AC85～132/DC110～170	AC85～264/DC120～350	AC85～264/DC120～370	AC85～264/DC110～370
過電流保護回路	あり	あり	あり	あり	あり	あり
過電圧保護回路	あり	あり	あり	あり	あり	あり
