【穴加工対応】SPCM型防水・防塵ポリカーボネートボックス
商品仕様
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
【ボックス穴加工サービスのご案内】
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
規格表
| 型番 | ‐ | 穴加工 | ‐ | 穴加工コード | |
| SPCM081308G | （穴加工なし） | ||||
| SPCM081308G | ‐ | PS | ‐ | WB□□□□□□□□□ | （穴加工あり） |
[ ! ] 見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
ポリカーボネート製で高い耐衝撃性のある防水・防塵ボックス
全28サイズでトップカバーの色は2タイプ。
SPCM型防水・防塵ポリカーボネートボックスの構成内容
| No. | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | トップカバー | 1 | ポリカーボネート（UL94V-2） | ホワイトグレー（RAL 7035）・透明 |
| 2 | ボディー | 1 | グラスファイバー入りポリカーボネート（UL94V-0） | ホワイトグレー（RAL 7035） |
| 3 | ガスケット | 1 | ポリウレタン | ブラック |
| 4 | カバースクリュー | 4 | ポリアミド | ホワイトグレー |
| 5 | 取付ベース用ビス（タッピングビス） | 4 | 鉄 | ユニクロメッキ |
ボックス全体としての難燃性はUL94V-2です。
[ ! ] 中板をご希望の場合は、「取付ベース SMPシリーズ」をご利用ください。
製品仕様
| 色記号 | トップカバー | ボディー |
|---|---|---|
| Gタイプ | ホワイトグレー | ホワイトグレー |
| Tタイプ | 透明 | ホワイトグレー |

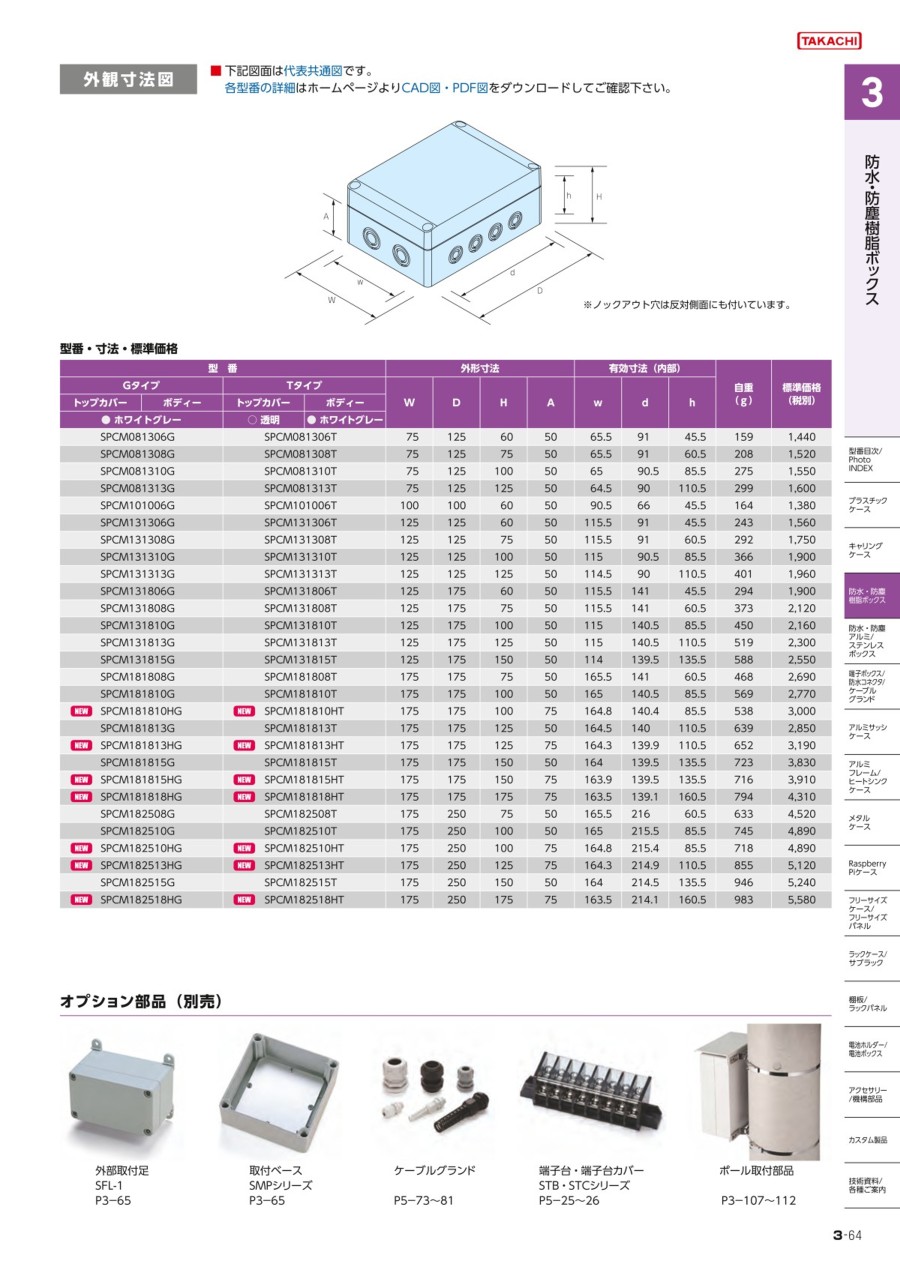

この商品の外形図
下記図面は代表共通図です。
※ノックアウト穴は反対側面にも付いています。
この商品の規格表
| 型番 | 外形寸法 | 有効寸法（内部） | 自重（g） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Gタイプ | Tタイプ | W | D | H | A | w | d | h | |||
| トップカバー | ボディー | トップカバー | ボディー | ||||||||
| ●ホワイトグレー | ○透明 | ●ホワイトグレー | |||||||||
| SPCM081306G | SPCM081306T | 75 | 125 | 60 | 50 | 65.5 | 91 | 45.5 | 159 | ||
| SPCM081308G | SPCM081308T | 75 | 125 | 75 | 50 | 65.5 | 91 | 60.5 | 208 | ||
| SPCM081310G | SPCM081310T | 75 | 125 | 100 | 50 | 65 | 90.5 | 85.5 | 275 | ||
| SPCM081313G | SPCM081313T | 75 | 125 | 125 | 50 | 64.5 | 90 | 110.5 | 299 | ||
| SPCM101006G | SPCM101006T | 100 | 100 | 60 | 50 | 90.5 | 66 | 45.5 | 164 | ||
| SPCM131306G | SPCM131306T | 125 | 125 | 60 | 50 | 115.5 | 91 | 45.5 | 243 | ||
| SPCM131308G | SPCM131308T | 125 | 125 | 75 | 50 | 115.5 | 91 | 60.5 | 292 | ||
| SPCM131310G | SPCM131310T | 125 | 125 | 100 | 50 | 115 | 90.5 | 85.5 | 366 | ||
| SPCM131313G | SPCM131313T | 125 | 125 | 125 | 50 | 114.5 | 90 | 110.5 | 401 | ||
| SPCM131806G | SPCM131806T | 125 | 175 | 60 | 50 | 115.5 | 141 | 45.5 | 294 | ||
| SPCM131808G | SPCM131808T | 125 | 175 | 75 | 50 | 115.5 | 141 | 60.5 | 373 | ||
| SPCM131810G | SPCM131810T | 125 | 175 | 100 | 50 | 115 | 140.5 | 85.5 | 450 | ||
| SPCM131813G | SPCM131813T | 125 | 175 | 125 | 50 | 115 | 140.5 | 110.5 | 519 | ||
| SPCM131815G | SPCM131815T | 125 | 175 | 150 | 50 | 114 | 139.5 | 135.5 | 588 | ||
| SPCM181808G | SPCM181808T | 175 | 175 | 75 | 50 | 165.5 | 141 | 60.5 | 468 | ||
| SPCM181810G | SPCM181810T | 175 | 175 | 100 | 50 | 165 | 140.5 | 85.5 | 569 | ||
| SPCM181810HG | SPCM181810HT | 175 | 175 | 100 | 75 | 164.8 | 140.4 | 85.5 | 538 | ||
| SPCM181813G | SPCM181813T | 175 | 175 | 125 | 50 | 164.5 | 140 | 110.5 | 639 | ||
| SPCM181813HG | SPCM181813HT | 175 | 175 | 125 | 75 | 164.3 | 139.9 | 110.5 | 652 | ||
| SPCM181815G | SPCM181815T | 175 | 175 | 150 | 50 | 164 | 139.5 | 135.5 | 723 | ||
| SPCM181815HG | SPCM181815HT | 175 | 175 | 150 | 75 | 163.9 | 139.5 | 135.5 | 716 | ||
| SPCM181818HG | SPCM181818HT | 175 | 175 | 175 | 75 | 163.5 | 139.1 | 160.5 | 794 | ||
| SPCM182508G | SPCM182508T | 175 | 250 | 75 | 50 | 165.5 | 216 | 60.5 | 633 | ||
| SPCM182510G | SPCM182510T | 175 | 250 | 100 | 50 | 165 | 215.5 | 85.5 | 745 | ||
| SPCM182510HG | SPCM182510HT | 175 | 250 | 100 | 75 | 164.8 | 215.4 | 85.5 | 718 | ||
| SPCM182513HG | SPCM182513HT | 175 | 250 | 125 | 75 | 164.3 | 214.9 | 110.5 | 855 | ||
| SPCM182515G | SPCM182515T | 175 | 250 | 150 | 50 | 164 | 214.5 | 135.5 | 946 | ||
| SPCM182518HG | SPCM182518HT | 175 | 250 | 175 | 75 | 163.5 | 214.1 | 160.5 | 983 | ||
この商品の外形図と寸法
SPCM081306、SPCM081308、SPCM081310、SPCM081313
SPCM081306、SPCM081308、SPCM081310、SPCM081313の寸法図。
| 型番 | H | a | b |
|---|---|---|---|
| SPCM081306□ | 60 | 10 | 45.5 |
| SPCM081308□ | 75 | 25 | 60.5 |
| SPCM081310□ | 100 | 50 | 85.5 |
| SPCM081313□ | 125 | 75 | 110.5 |
SPCM081306、SPCM081308、SPCM081310、SPCM081313の寸法。
- ※ ノックアウト穴は反対側面にも付いています。
SPCM101006
SPCM101006の寸法図。
| 型番 | H | a | b |
|---|---|---|---|
| SPCM101006□ | 60 | 10 | 45.5 |
SPCM101006の寸法。
- ※ ノックアウト穴は反対側面にも付いています。
SPCM131306、SPCM131308、SPCM131310、SPCM131313
SPCM131306、SPCM131308、SPCM131310、SPCM131313の寸法図。
| 型番 | H | a | b |
|---|---|---|---|
| SPCM131306□ | 60 | 10 | 45.5 |
| SPCM131308□ | 75 | 25 | 60.5 |
| SPCM131310□ | 100 | 50 | 85.5 |
| SPCM131313□ | 125 | 75 | 110.5 |
SPCM131306、SPCM131308、SPCM131310、SPCM131313の寸法。
- ※ ノックアウト穴は反対側面にも付いています。
- ※ （左側面図の）コーナー側のノックアウトはケーブルグランドのナットの大きさにより補強リブとぶつかることがありますので必ずご確認の上ご利用ください。
SPCM131806、SPCM131808、SPCM131810、SPCM131813、SPCM131815
SPCM131806、SPCM131808、SPCM131810、SPCM131813、SPCM131815の寸法図。
| 型番 | H | a | b |
|---|---|---|---|
| SPCM131806□ | 60 | 10 | 45.5 |
| SPCM131808□ | 75 | 25 | 60.5 |
| SPCM131810□ | 100 | 50 | 85.5 |
| SPCM131813□ | 125 | 75 | 110.5 |
| SPCM131815□ | 150 | 100 | 135.5 |
SPCM131806、SPCM131808、SPCM131810、SPCM131813、SPCM131815の寸法。
- ※ ノックアウト穴は反対側面にも付いています。
SPCM181808、SPCM181810、SPCM181813、SPCM181815
SPCM181808、SPCM181810、SPCM181813、SPCM181815の寸法図。
| 型番 | H | a | b |
|---|---|---|---|
| SPCM181808□ | 75 | 25 | 60.5 |
| SPCM181810□ | 100 | 50 | 85.5 |
| SPCM181813□ | 125 | 75 | 110.5 |
| SPCM181815□ | 150 | 100 | 135.5 |
SPCM181808、SPCM181810、SPCM181813、SPCM181815の寸法。
- ※ ノックアウト穴は反対側面にも付いています。
- ※ （左側面図の）コーナー側のノックアウトはケーブルグランドのナットの大きさにより補強リブとぶつかることがありますので必ずご確認の上ご利用ください。
SPCM182508、SPCM182510、SPCM182515
SPCM182508、SPCM182510、SPCM182515の寸法図。
| 型番 | H | a | b |
|---|---|---|---|
| SPCM182508□ | 75 | 25 | 60.5 |
| SPCM182510□ | 100 | 50 | 85.5 |
| SPCM182515□ | 150 | 100 | 135.5 |
SPCM182508、SPCM182510、SPCM182515の寸法。
- ※ ノックアウト穴は反対側面にも付いています。
- ※ （左側面図の）コーナー側のノックアウトはケーブルグランドのナットの大きさにより補強リブとぶつかることがありますので必ずご確認の上ご利用ください。
この商品の使用上の注意
ノックアウトを開けるにはケースをカバースクリューで固定し、マイナスドライバーを溝に当て、ハンマー等で叩いて下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,905円 ( 2,096円 ) | 2日目 |
1,903円 ( 2,093円 ) | 2日目 |
2,158円 ( 2,374円 ) | 2日目 |
2,157円 ( 2,373円 ) | 2日目 |
2,256円 ( 2,482円 ) | 2日目 |
2,307円 ( 2,538円 ) | 2日目 |
2,340円 ( 2,574円 ) | 2日目 |
2,341円 ( 2,575円 ) | 2日目 |
1,749円 ( 1,924円 ) | 2日目 |
1,749円 ( 1,924円 ) | 2日目 |
2,032円 ( 2,235円 ) | 2日目 |
2,040円 ( 2,244円 ) | 2日目 |
2,358円 ( 2,594円 ) | 2日目 |
2,373円 ( 2,610円 ) | 2日目 |
2,603円 ( 2,863円 ) | 2日目 |
2,666円 ( 2,933円 ) | 2日目 |
2,547円 ( 2,802円 ) | 2日目 |
2,598円 ( 2,858円 ) | 2日目 |
2,458円 ( 2,704円 ) | 2日目 |
2,465円 ( 2,712円 ) | 2日目 |
2,691円 ( 2,960円 ) | 2日目 |
2,383円 ( 2,621円 ) | 2日目 |
2,624円 ( 2,886円 ) | 2日目 |
2,624円 ( 2,886円 ) | 2日目 |
2,749円 ( 3,024円 ) | 2日目 |
2,749円 ( 3,024円 ) | 2日目 |
2,999円 ( 3,299円 ) | 2日目 |
2,999円 ( 3,299円 ) | 2日目 |
3,197円 ( 3,517円 ) | 2日目 |
3,197円 ( 3,517円 ) | 2日目 |
3,277円 ( 3,605円 ) | 2日目 |
3,688円 ( 4,057円 ) | 2日目 |
3,688円 ( 4,057円 ) | 2日目 |
3,277円 ( 3,605円 ) | 2日目 |
3,343円 ( 3,677円 ) | 3日目 |
3,927円 ( 4,320円 ) | 2日目 |
3,927円 ( 4,320円 ) | 2日目 |
3,343円 ( 3,677円 ) | 2日目 |
4,135円 ( 4,549円 ) | 2日目 |
4,365円 ( 4,802円 ) | 2日目 |
4,365円 ( 4,802円 ) | 2日目 |
4,135円 ( 4,549円 ) | 2日目 |
4,720円 ( 5,192円 ) | 2日目 |
4,720円 ( 5,192円 ) | 2日目 |
4,621円 ( 5,083円 ) | 2日目 |
4,621円 ( 5,083円 ) | 2日目 |
5,094円 ( 5,603円 ) | 2日目 |
4,958円 ( 5,454円 ) | 2日目 |
4,958円 ( 5,454円 ) | 2日目 |
5,094円 ( 5,603円 ) | 2日目 |
5,157円 ( 5,673円 ) | 2日目 |
5,157円 ( 5,673円 ) | 2日目 |
5,601円 ( 6,161円 ) | 2日目 |
5,601円 ( 6,161円 ) | 2日目 |
5,694円 ( 6,263円 ) | 2日目 |
5,694円 ( 6,263円 ) | 2日目 |
詳細情報
基本情報
【特長】
・耐衝撃性に優れたポリカーボネート製ボックスです
・1818□□・1825□□のボディー高さ75mmが追加し、全24サイズになりました
・トップカバーはホワイトグレーと透明の2タイプです
・Mネジサイズのノックアウト付で配線用穴加工が可能です
・カバースクリュー取付部より直接ビスを入れる事で外部取付足を使用しないで壁面等に取付可能です
・温度範囲：-20～+75℃
・締め付けトルク：1～1.5N・m（10～15kgf・cm）
・保護等級IP66/67
【用途】
・端子中継ボックス、制御用コントロールボックス、通信用ボックス等、様々な用途に利用可能です
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ボックス穴加工サービスで生成した型式の図面やDXFのダウンロードは、製作時のユーザーIDのみ可能です。
- 穴加工サービス利用時は、加工価格が加算されます。加工後の最終価格は型式確定後「価格を確認」ボタンを押下して確認ください。
- 商品寸法により、穴加工サービスが利用できません。その場合は、「特注お見積り」をご利用ください。
- 3DCADデータのご用意はございません。
商品担当おすすめ
よくあるご質問（FAQ）
保護等級IP65あり屋外設置、可能です。
IP65 →・IP6〇： 粉塵が内部に侵入しません。・IP〇5： 12.5L/minの水流を、あらゆる方向から外皮表面積1㎡で守ります。1分間延べ3分間以上の散水を行い、浸水がありません。
