LBシリーズ フラッシュシルエットスイッチ セレクタスイッチ
- 通常単価(税別)
- 2,200円～3,190円
- 税込単価
- 2,420円～3,509円
LBシリーズ フラッシュシルエットスイッチのセレクタスイッチです。【特長】・パネル前面高さ2mm、パネ...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 2024年9月よりLBシリーズ フラッシュシルエットスイッチ セレクタスイッチの仕様変更について、接点定格、スイッチ端子部の樹脂色、スイッチ端子メッキ、スイッチ端子ベースの形状、その他の部品形状・色、製品上の表示内容（製品ラベル等）に仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

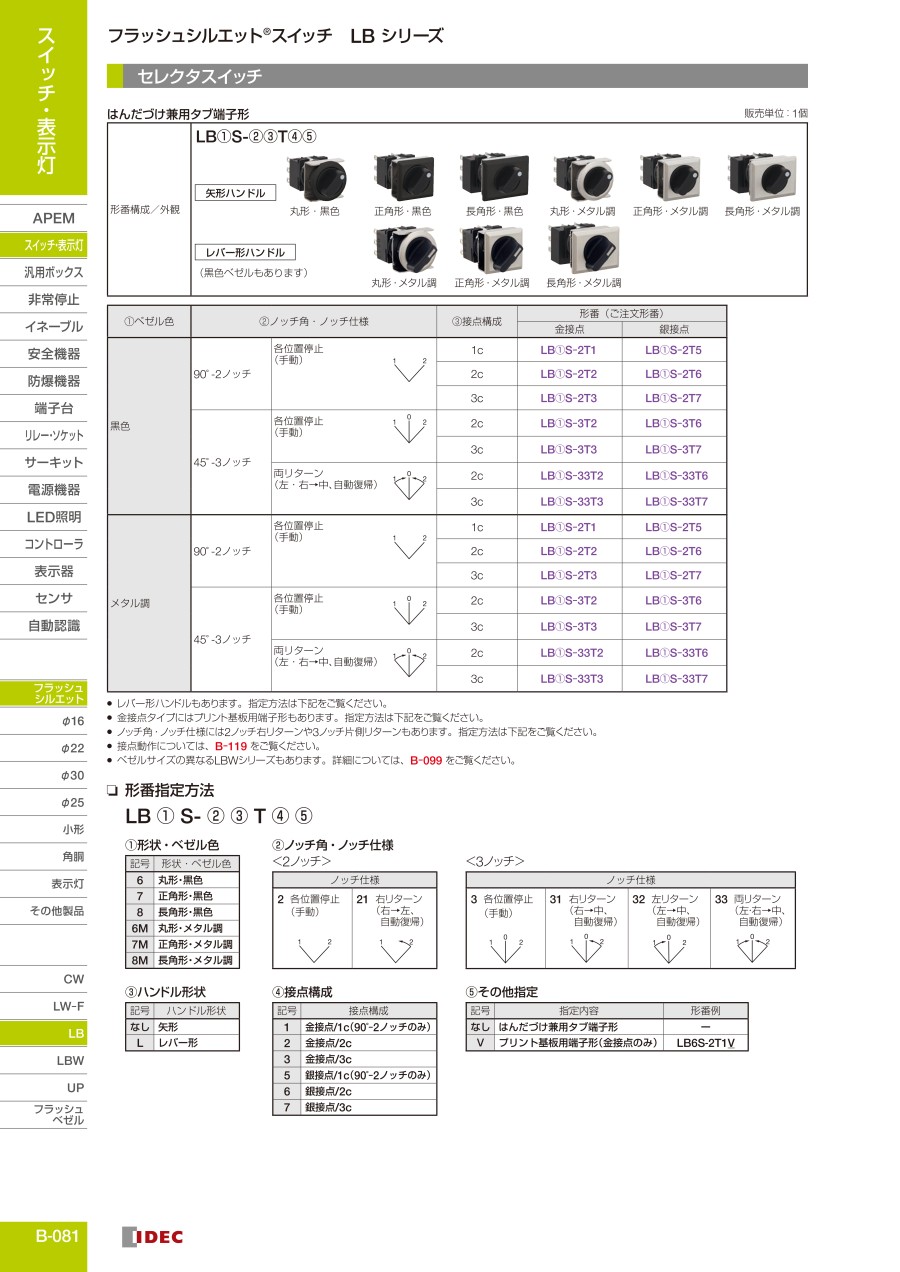

商品情報
製品仕様
| 標準使用状態 | 使用周囲温度：-25～+60℃（ただし、氷結しないこと） ただし、LED照光は：-25～+55℃ 保存周囲温度：-30～+80℃（ただし、氷結しないこと） 使用周囲湿度：45～85%RH（ただし、結露しないこと） | |
|---|---|---|
| 接触抵抗 | 50mΩ以下（初期値） | |
| 絶縁抵抗 | 100MΩ以上 （DC500Vメガ） | |
| 耐電圧 | スイッチ部 | 充電部とアース間：AC2000V・1分間 異極端子間：AC2000V・1分間 同極端子間：AC1000V・1分間 |
| 照光部 | 充電部とアース間：AC2000V・1分間 | |
| 耐振動 | 誤動作 | 5～55Hz、片振幅0.5mm |
| 耐久 | 5～55Hz、片振幅0.5mm | |
| 耐衝撃 | 誤動作 | 100m/s2 |
| 耐久 | 1000m/s2 | |
| 寿命 | 機械的 | セレクタスイッチ：25万回以上 |
| 電気的 | セレクタスイッチ：10万回以上（注2） | |
| 保護構造 | IP65（IEC 60529） | |
| 端子形状 | はんだづけ兼用タブ110端子 プリント基板用端子 | |
| 質量（約） | 18g （LB8S-2T2形） | |
注2） 開閉頻度1200回/時
外形図
3C接点
- 仕様変更のお知らせ
2024年9月よりLBシリーズ フラッシュシルエットスイッチ セレクタスイッチの仕様変更について、接点定格、スイッチ端子部の樹脂色、スイッチ端子メッキ、スイッチ端子ベースの形状、その他の部品形状・色、製品上の表示内容（製品ラベル等）に仕様変更がございます。
新旧混合出荷となる恐れがございます。予めご了承ください。
変更内容
①接点定格
生産設備更新にともなう構造見直しにより、次のように金接点/銀接点の接点定格を変更します。
金接点（スイッチベース：青）
| 定格絶縁電圧 | 250V | |||||||
| 定格通電電流 | 3A | |||||||
| 変更前 | 変更後 | |||||||
| 定格使用電圧 | 30V | 125V | 30V | 125V | 250V | |||
| 定格使用電流 | 仕様3 （寿命10万回） | 交流 50/60Hz | 抵抗負荷 | - | 0.1A | - | 1A | 0.5A |
| 誘導負荷 | - | - | - | 0.7A | 0.5A | |||
| 直流 | 抵抗負荷 | 0.1A | - | 1A | 0.2A | - | ||
| 誘導負荷 | - | - | 0.7A | 0.1A | - | |||
| 電気的寿命時 の開閉頻度 | モメンタリ形 | 1800回 / 時 | 1200回 / 時 | |||||
| オルタネイト形、セレクタスイッチ | 1200回 / 時 | 1200回 / 時 | ||||||
参考値の「 最小適用負荷＝AC/DC5V・1mA」に変更はありません。
（使用可能領域は使用条件や負荷の種類によって変動する場合があります。）
銀接点（スイッチベース：グレー色→黒色）
| 定格絶縁電圧 | 250V | ||||||||
| 定格通電電流 | 5A | ||||||||
| 変更前 | 変更後 | ||||||||
| 定格使用電圧 | 30V | 125V | 250V | 30V | 125V | 250V | |||
| 定格使用電流 | 仕様1 （寿命5万回） | 交流 50/60Hz | 抵抗負荷 | - | 5A | 5A | ↓仕様2に統合 | ||
| 誘導負荷 | - | 3A | 1.5A | ||||||
| 直流 | 抵抗負荷 | 5A | 1.1A | - | |||||
| 誘導負荷 | 2A | 0.4A | - | ||||||
| 定格使用電流 | 仕様2 （寿命10万回） | 交流 50/60Hz | 抵抗負荷 | - | 5A | 3A | - | 5A(NO接点) 3A(NC接点) | 3A |
| 誘導負荷 | - | 3A | 1.5A | - | 3A | 1.5A | |||
| 直流 | 抵抗負荷 | 3A | 0.6A | - | 3A | 0.4A | - | ||
| 誘導負荷 | 1A | 0.22A | - | 1A | 0.22A | - | |||
| 電気的寿命時 の開閉頻度 | モメンタリ形 | 1800回 / 時 | 1200回 / 時 | ||||||
| オルタネイト形、セレクタスイッチ | 1200回 / 時 | 1200回 / 時 | |||||||
②スイッチ端子部の樹脂色
生産性向上のため、次のように銀接点のスイッチ端子部の樹脂色をグレー色から黒色に変更します。
| 変更前：グレー色 | 変更後：黒色 | ||||||
 |  | ||||||
③スイッチ端子のメッキ
製品外観劣化の改善、生産性向上のため、次のようにはんだづけ兼用タブ形とプリント基板用のスイッチ端子を銀メッキから、
ランプ端子と同じスズメッキに変更します。（金・銀接点ともに変更します。はんだづけ条件などの変更はありません。）
| 変更前：銀メッキ | 変更後：スズメッキ | ||||||
 |  | ||||||
④スイッチ端子ベースの形状
生産設備更新にともなう構造見直しにより、次のようにスイッチ端子の樹脂部品に溝を追加します。
（金・銀接点ともに変更します。下図は金接点の場合です。）
| 変更前 | 変更後 | ||||||
 | |||||||
⑤その他の部品形状
生産性向上のため、次のようにコンタクトブロック樹脂部品の形状を変更します。
（金・銀接点ともに変更します。ただし3 接点タイプを除きます。）
| 変更前 | 変更後 | |||||||
| 接点付きコンタクトブロック （3 接点を除く） |  | |||||||
⑥製品上の表示
次のように規格マークをUL/CSA からc-UL-us に変更します。（金・銀接点ともに変更します。）
| 変更前 | 変更後 | |||||||
| 接点付きコンタクトブロック |  |  | ||||||
⚫ 識別表示
変更後の製品梱包ケースのラベルには次のように「R」を表示いたします。
詳細情報
基本情報
LBシリーズ フラッシュシルエットスイッチのセレクタスイッチです。
【特長】
・パネル前面高さ2mm、パネル奥行34.9mmの短胴タイプ分離形でワンボード化に最適
・押ボタンスイッチ、セレクタスイッチ、鍵付セレクタスイッチは最大3C接点
・鍵付セレクタスイッチは複製の作りにくいウェーブキータイプを採用
・鍵ナンバーちがいは7種類用意
・ベゼル色は、黒色とメタルカラーの2種類
・明るく鮮明な照光面、LED照光
・金クラッド、クロスバー接点、および高容量、銀接点採用
・保護構造は防噴流形、IP65（IEC60529）
・UL、CSA、TÜV、CCC申請中
