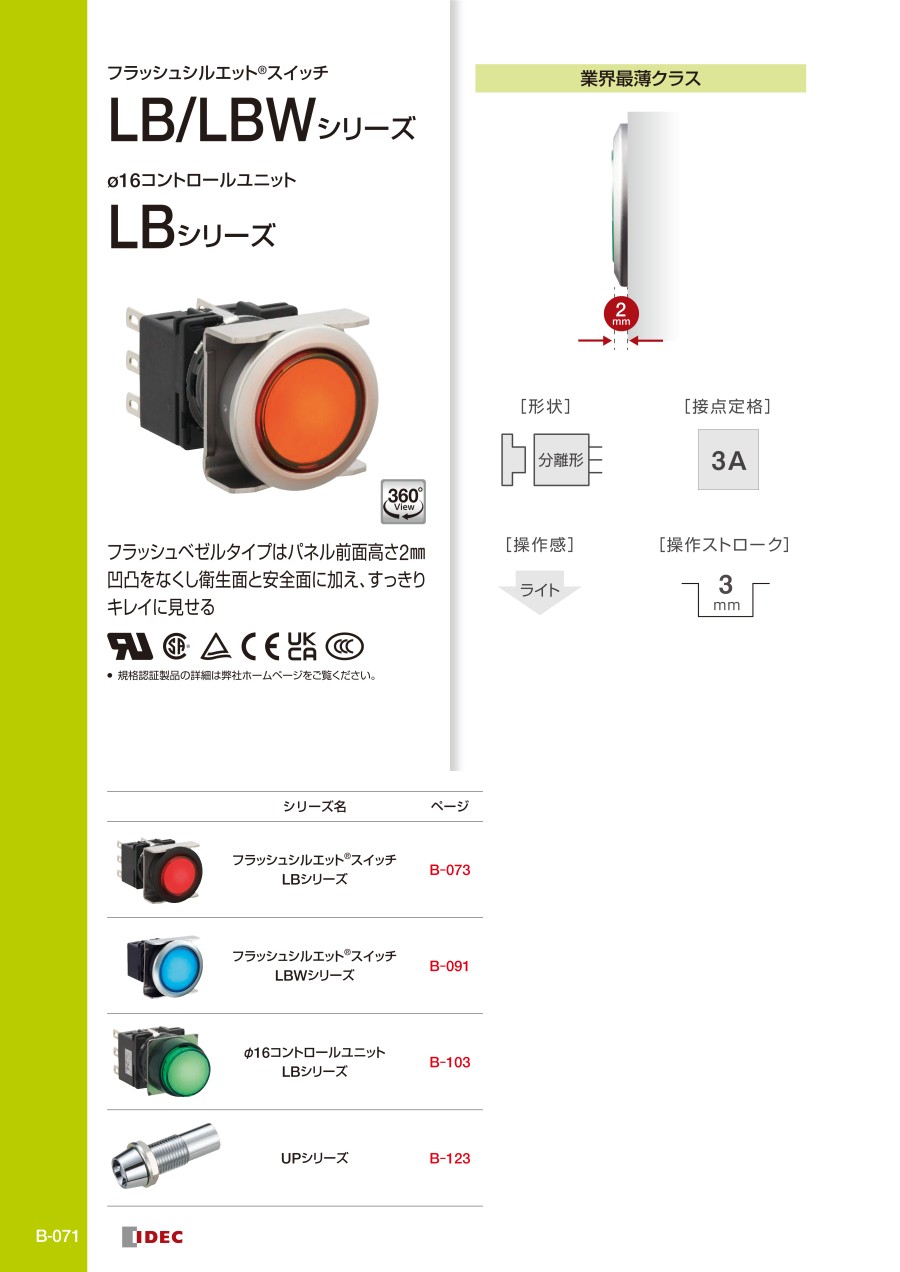

LBシリーズ 小型表示灯

LBシリーズ コントロールユニット 表示灯の仕様

表示灯 丸形の外観

表示灯 正角形の外観

表示灯 長角形の外観

表示灯 長角形3方向バリアの外観

はんだづけ兼用タブ端子形の端子穴形状の寸法図 単位：mm

表示灯の寸法図 単位：mm

表示灯の寸法図 単位：mm

端子配列（BOTTOM VIEW）

位置決め可能なパネルカット寸法図（LB1P／LB2P／LB3P／LB4P形） 単位：mm

取付穴加工図・最小取付ピッチ（LB1P／LB2P／LB3P／LB4P形） 単位：mm

※長角形の場合は、24mm。
注）防塵カバーや端子カバーなどをご使用の場合は、カタログに記載の寸法を考慮ください。

仕様

• レンズ部形状：平形
• LEDの使用電圧：AC／DC24V
• 照光色：R（赤）、G（緑）、Y（黄）、A（アンバー）、W（乳白）、S（青）、PW（ピュアホワイト）

注意

• 表示灯はLEDユニットを内蔵しています。保守用のLEDユニットについては、カタログをご覧ください。
• 表示灯には内蔵記名板への彫刻のほか、フィルムの挿入による表示が可能です。記名板および記名フィルムのサイズについては、カタログをご覧ください。
  彫刻、フィルムはお客様にてご用意ください。
• 上記以外の仕様につきましては、カタログをご参照ください。

• 仕様変更のお知らせ
  2024年9月よりLBシリーズ 小型表示灯の仕様変更について、その他の部品形状・色、製品上の表示内容（製品ラベル等）に仕様変更がございます。
  新旧混合出荷となる恐れがございます。予めご了承ください。

変更内容

①その他の部品形状

生産性向上のため、次のようにコンタクトブロック樹脂部品の形状を変更します。

	変更前				変更後
表示灯・ブザー （分離形のみ）

②製品上の表示

次のように規格マークをUL/CSA からc-UL-us に変更します。

	変更前				変更後
表示灯ブザー （分離形・IP54）

⚫ 識別表示
変更後の製品梱包ケースのラベルには次のように「R」を表示いたします。
