【穴加工対応】CU型万能ケース
- 通常単価(税別)
- 1,741円～7,126円
- 税込単価
- 1,915円～7,839円
カバー部は鉄製、シャーシ部はカラーアルミ製のスタンダードな電子機器用アルミボッ...
詳細情報を確認する未確定：候補が15型番あります。
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
スッキリとした万能タイプのアルミ製電子機器用ケース
全15タイプ。
CU型万能ケースの外形図と寸法
CU型万能ケースの寸法図。
CU16-5-15、CU9-6-11、CU12-8-14、CU10-9-17側面図。
CU18-12-25のみ放熱穴付。
付属ビス
- M3×5トラスニッケル×4
- M3用平ワッシャーニッケル×4
- M3×8ナベ三価クロメート×4 （CU16-5-15、CU9-6-11、CU12-8-14、CU10-9-17）
- M3×10ナベ三価クロメート×4 （CU20-6-17、CU25-7-20、CU16-9-15、CU20-10-17、CU15-9-22）
- M3×10ワッシャー付ナベ三価クロメート×4 （CU30-9-22、CU35-10-24、CU25-12-20、CU30-15-23、CU18-12-25、CU40-8-27）
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | カバー | 1 | SECC t1.0 | 黒塗装 |
| 2 | シャーシ | 1 | A1100P | カラーアルミシルバー |
| 3 | ゴム足 | 4 | 合成ゴム | 黒 |
- ※ シャーシ片面保護シート付です。目立ちにくいのでご注意ください。
機種内容
| 型番 | W | H | D | a | b | c | d | e | f | g | シャーシt | ゴム足 | 自重(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CU16-5-15 | 160 | 50 | 150 | 7.5 | 25 | 15 | 15 | 135 | － | － | 1.0 | B－P1 | 415 |
| CU20-6-17 | 200 | 60 | 170 | 7.5 | 30 | 20 | 20 | 155 | 190 | 7 | 1.0 | B－P2 | 635 |
| CU25-7-20 | 250 | 70 | 200 | 10 | 35 | 20 | 20 | 180 | 240 | 7 | 1.0 | B－P2 | 905 |
| CU30-9-22 | 300 | 85 | 220 | 10 | 35 | 25 | 25 | 200 | 290 | 7 | 1.2 | B－P3 | 1,250 |
| CU35-10-24 | 350 | 100 | 240 | 10 | 40 | 25 | 25 | 220 | 340 | 7 | 1.2 | B－P3 | 1,620 |
| CU9-6-11 | 90 | 60 | 110 | 5 | 20 | 12 | 12 | 100 | － | － | 1.0 | B－P1 | 250 |
| CU12-8-14 | 120 | 75 | 140 | 5 | 25 | 15 | 15 | 130 | － | － | 1.0 | B－P1 | 400 |
| CU16-9-15 | 160 | 90 | 150 | 7.5 | 25 | 15 | 15 | 135 | 150 | 7 | 1.0 | B－P2 | 600 |
| CU20-10-17 | 200 | 100 | 170 | 7.5 | 30 | 20 | 20 | 155 | 190 | 7 | 1.0 | B－P2 | 785 |
| CU25-12-20 | 250 | 120 | 200 | 10 | 35 | 25 | 25 | 180 | 240 | 7 | 1.2 | B－P3 | 1,200 |
| CU30-15-23 | 300 | 150 | 225 | 10 | 35 | 25 | 25 | 205 | 290 | 7 | 1.2 | B－P3 | 1,620 |
| CU10-9-17 | 100 | 85 | 165 | 5 | 30 | 12 | 15 | 155 | － | － | 1.0 | B－P1 | 450 |
| CU15-9-22 | 150 | 90 | 220 | 7.5 | 35 | 15 | 20 | 205 | 140 | 7 | 1.0 | B－P2 | 775 |
| CU18-12-25 | 180 | 120 | 250 | 10 | 40 | 20 | 25 | 230 | 170 | 7 | 1.2 | B－P3 | 1,160 |
| CU40-8-27 | 400 | 80 | 265 | 10 | 45 | 30 | 30 | 245 | 390 | 7 | 1.2 | B－P3 | 1,820 |
CUシャーシ高さ寸法
| ケ一ス名 | H寸法 |
|---|---|
| CU16-5-15 | 48 |
| CU20-6-17 | 58 |
| CU25-7-20 | 68 |
| CU30-9-22 | 83 |
| CU35-10-24 | 97.8 |
| CU9-6-11 | 58 |
| CU12-8-14 | 73 |
| CU16-9-15 | 88 |
| CU20-10-17 | 98 |
| CU25-12-20 | 118 |
| CU30-15-23 | 148 |
| CU10-9-17 | 83 |
| CU15-9-22 | 88 |
| CU18-12-25 | 117.8 |
| CU40-8-27 | 77.8 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,741円 ( 1,915円 ) | 2日目 |
2,388円 ( 2,627円 ) | 2日目 |
2,231円 ( 2,454円 ) | 2日目 |
3,346円 ( 3,681円 ) | 2日目 |
2,258円 ( 2,484円 ) | 2日目 |
2,661円 ( 2,927円 ) | 2日目 |
4,849円 ( 5,334円 ) | 2日目 |
2,971円 ( 3,268円 ) | 2日目 |
3,401円 ( 3,741円 ) | 2日目 |
3,510円 ( 3,861円 ) | 2日目 |
4,783円 ( 5,261円 ) | 2日目 |
4,803円 ( 5,283円 ) | 2日目 |
6,371円 ( 7,008円 ) | 2日目 |
6,240円 ( 6,864円 ) | 2日目 |
7,126円 ( 7,839円 ) | 2日目 |
詳細情報
基本情報
カバー部は鉄製、シャーシ部はカラーアルミ製のスタンダードな電子機器用アルミボックス。
【特長】
・黒とシルバーの組み合わせで、すっきりとしたデザインの万能ケース
【用途】
・測定器、電源装置やコントロールボックスに最適
ご注意
- 本製品は型番変更の商品になります。置き換え表はこちらをご確認ください。
- シャーシは片面保護シート付です。目立ちにくいのでご注意下さい。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

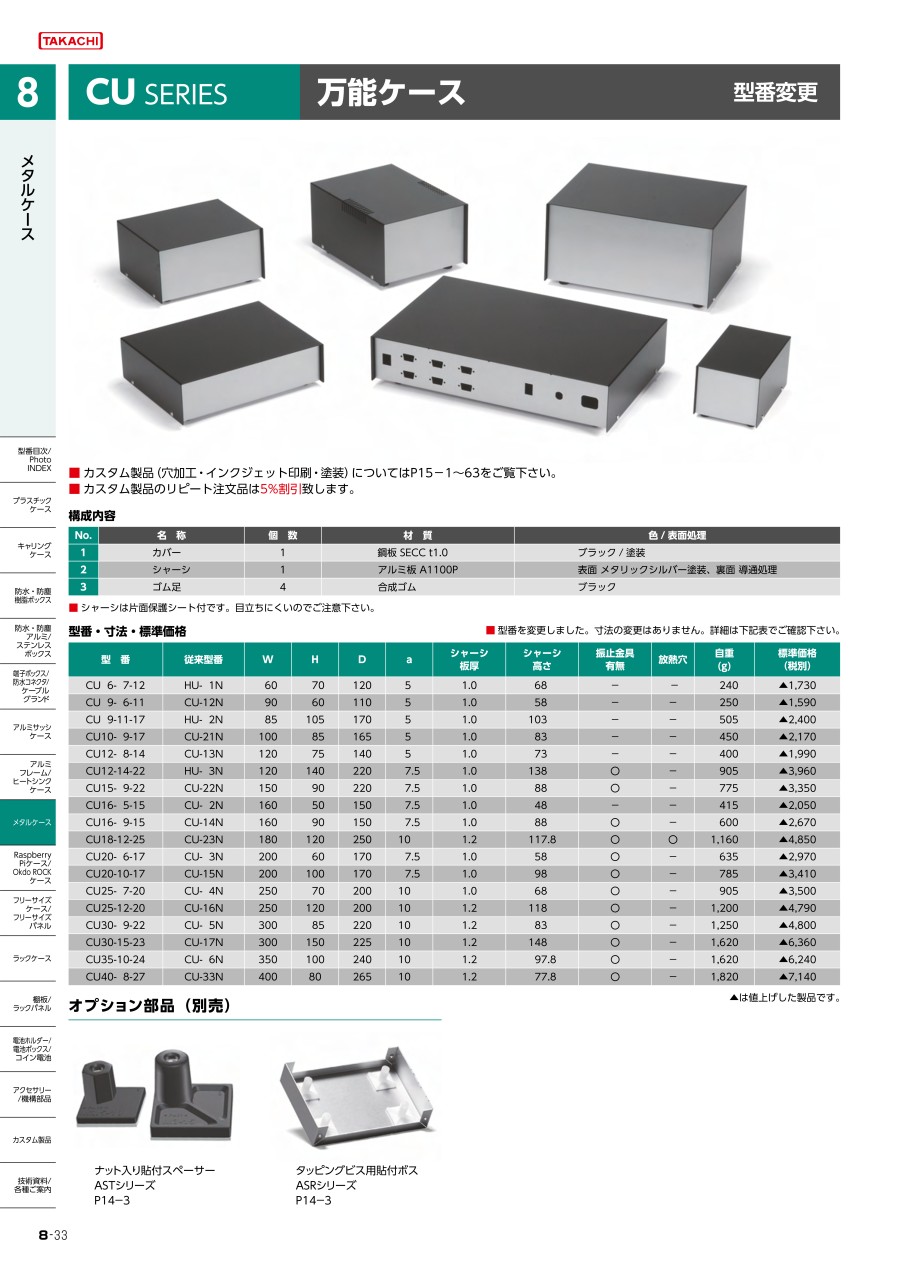

カタログ
