OAタップ（マルチタップ）ダブルタップ（引掛形・30A）

通常価格(税別)： 6,697円 (税込価格：7,367円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アメリカン電機

コンセントバー IEC C-13・IEC C-19

通常価格(税別)： 26,684円 (税込価格：29,352円)

通常出荷日：在庫品1日目

8mm2、14mm2電線の接続が可能な引掛形30A定格の1ヶ口コンセントボック...

詳細情報を確認する

商品タイプ
電源タップ
ソケット形状
引掛け・NEMA
定格電流 (A)
30
差込口個数/分割口
1
対応国（規格）
日本(PSE)

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

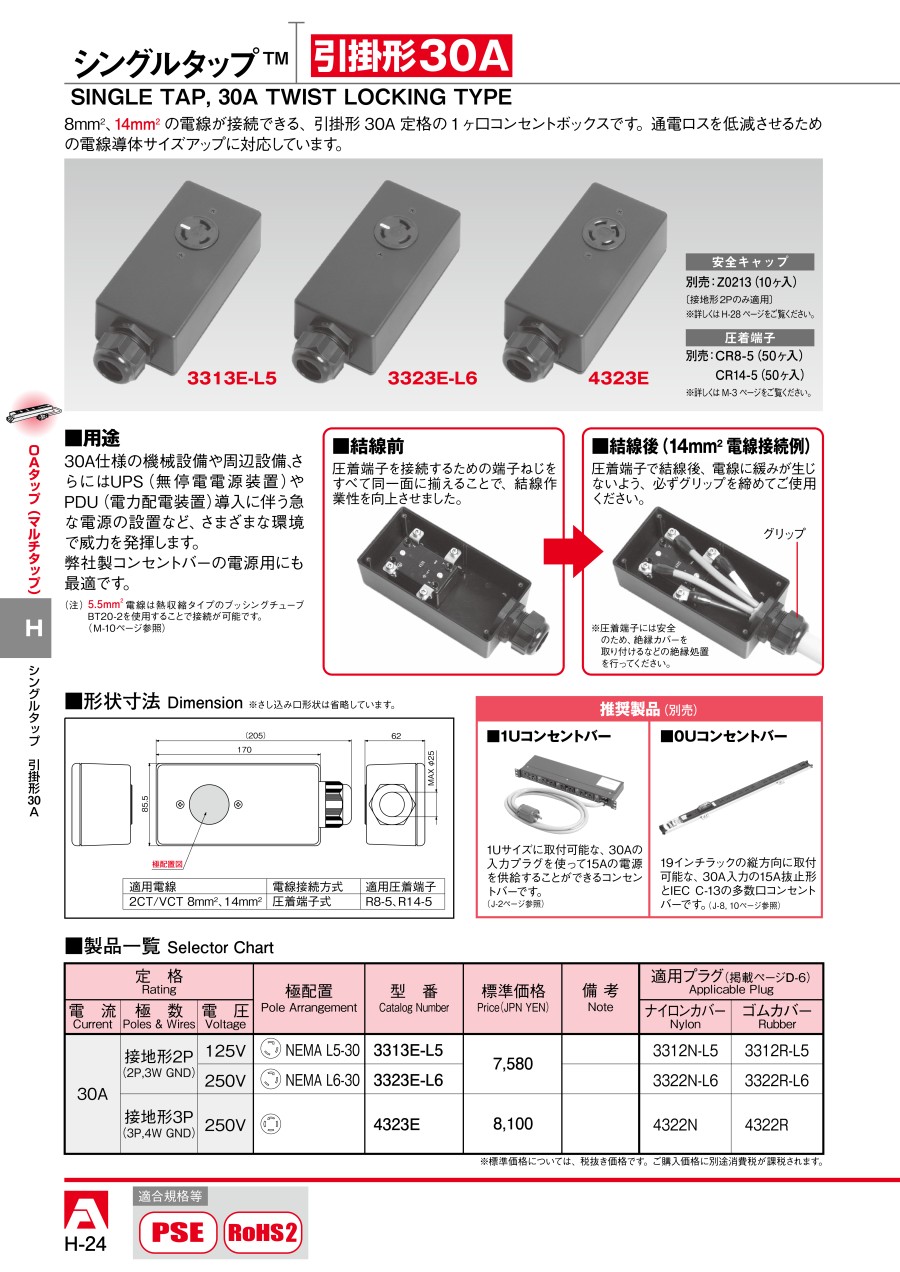

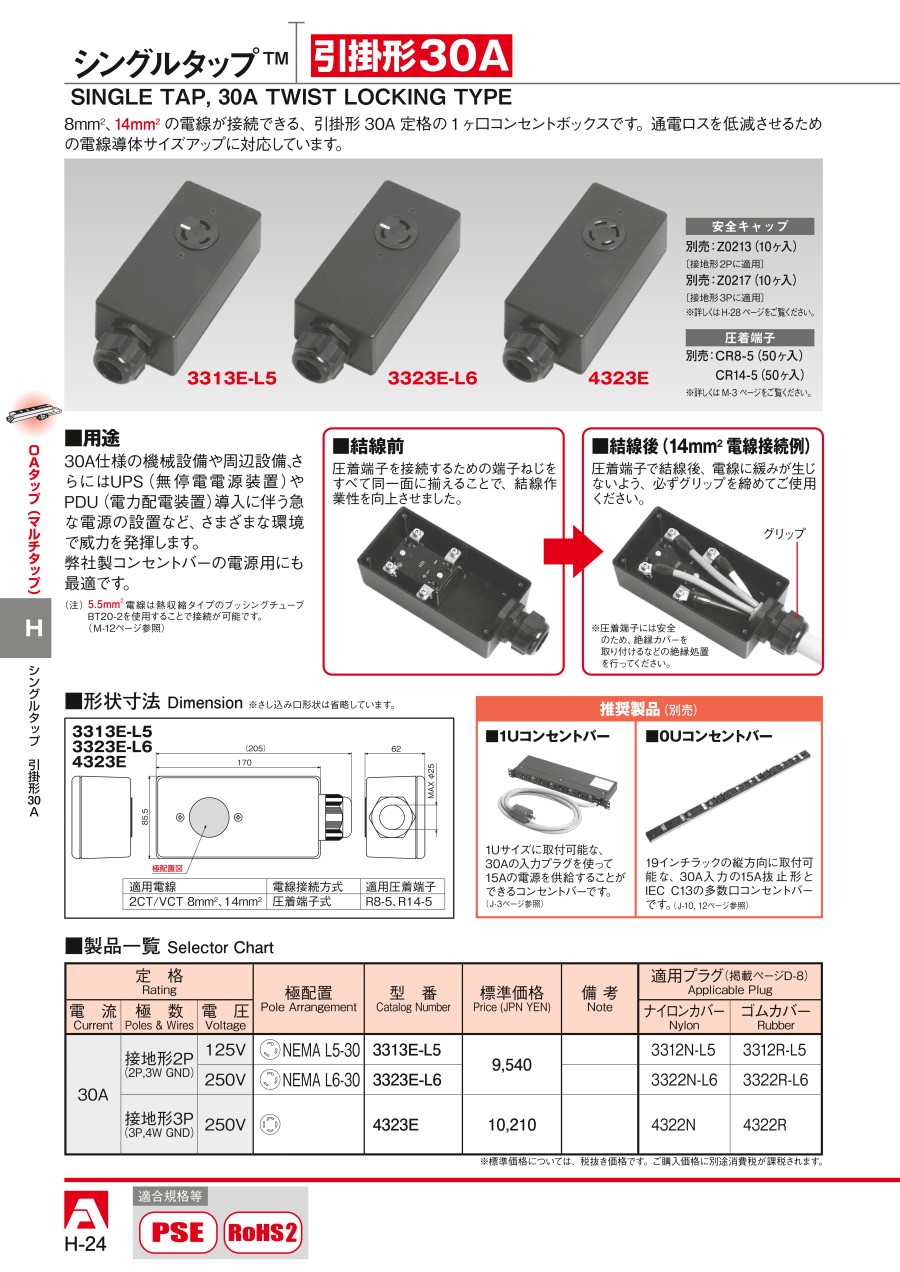

シングルタップ引掛形30Aの仕様

3313E-L5／3323E-L6／4323Eの外観

（単位：mm）

3313E-L5／3323E-L6／4323Eの寸法図

※ さし込み口形状は省略しています。

適用電線：2CT／VCT 8mm²、14mm²
電線接続方式：圧着端子式
適用圧着端子：R8-5、R14-5

結線前

圧着端子を接続するための端子ねじをすべて同一面に揃えることで、結線作業性を向上させた

結線後（14mm² 電線接続例）

圧着端子で結線後、電線に緩みが生じないよう、必ずグリップを締めてご使用ください

※ 圧着端子には安全のため、絶縁カバーを取り付けるなどの絶縁処置を行ってください。

製品仕様

型番	定格			極配置	適用プラグ
型番	電流	極数	電圧	極配置	ナイロンカバー	ゴムカバー
3313E-L5	30A	接地形2P （2P, 3W GND）	125V	NEMA L5-30	3312N-L5	3312R-L5
3323E-L6		接地形2P （2P, 3W GND）	250V	NEMA L6-30	3322N-L6	3322R-L6
4323E		接地形3P （3P, 4W GND）	250V	-	4322N	4322R

3313E-L5の図面／部品名

（単位：mm）

3313E-L5の部品名／図面1

3313E-L5の部品名／図面2

部番	部品名	箇数	摘要
1	ケース	1	ABS
2	カバー	1	ABS
3	ケーブルグランド	1	ポリアミド樹脂
4	引掛形埋込コンセント	1	3310-P-L5
5	取付金具A	2	黄銅
6	取付金具B	1	黄銅
7	端子ねじ	3	M5

3323E-L6の図面／部品名

（単位：mm）

3323E-L6の部品名／図面1

3323E-L6の部品名／図面2

部番	部品名	箇数	摘要
1	ケース	1	ABS
2	カバー	1	ABS
3	ケーブルグランド	1	ポリアミド樹脂
4	引掛形埋込コンセント	1	3320-P-L6
5	取付金具A	2	黄銅
6	取付金具B	1	黄銅
7	端子ねじ	3	M5

4323Eの図面／部品名

（単位：mm）

4323Eの部品名／図面1

4323Eの部品名／図面2

部番	部品名	箇数	摘要
1	ケース	1	ABS
2	カバー	1	ABS
3	ケーブルグランド	1	ポリアミド樹脂
4	引掛形埋込コンセント	1	4320-P
5	取付金具A	2	黄銅
6	取付金具B	2	黄銅
7	端子ねじ	4	M5

型番リスト

表示件数

型番

3313E-L5

3323E-L6

4323E

定格電圧

(V)

芯数

適用機種

ソケット形状詳細

RoHS?

最小発注数量

125	3	3312N-L5/3312R-L5	NEMA L5-30	10	1個
250	3	3322N-L6/3322R-L6	NEMA L6-30	10	1個
250	4	4322N/4322R	接地形3P 引掛形	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,470円 ( 9,317円 )	在庫品1日目当日出荷可能
9,097円 ( 10,007円 )	3日目
9,626円 ( 10,589円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

8mm²、14mm²電線の接続が可能な引掛形30A定格の1ヶ口コンセントボックス。
【特長】
・5.5mm²電線はグリップが架かる部分に熱収縮チューブ（型番：BT20-2）をかぶせることにより使用可能。
・通電ロスを低減させるための、電線導体サイズアップに対応。
・圧着端子を接続するための端子ねじをすべて同一面に揃えることで、結線作業性を向上。
・14mm²電線がダイレクトに30Aコンセントへ結線できる構造。
※圧着端子で結線後、電線に緩みが生じないよう、必ずグリップを締めてご使用ください。
【用途】
・30A仕様の機械設備や周辺設備、さらにはUPS・PDU導入に伴う急な電源の設置など。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

シングルタップ引掛形のレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

分電盤からの２００Vの延長のため

満足度：3.02023/07/29

結線の作業は容易でした。本体のケースが傷つきやすく、雑な取り扱いは避けたほうが良いです。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q5.5mm²電線は取付可能ですか？

熱収縮タイプのブッシングチューブをグリップ部分の電線に使用することで接続可能です。

この商品を見た人は、こんな商品も見ています

	今見ている商品シングルタップ引掛形	マルチユースOAタップ（引掛形15A×2ヶ口・引掛形・コードセット）	マルチユースOAタップ引掛形 15A 6ヶ口 5M 引掛形プラグ	マルチユースOAタップ引掛形 15A×4ヶ口引掛形プラグ付コードセット	マルチユースOAタップ引掛形 15A×6ヶ口引掛形プラグ付コードセット	マルチユースOAタップ引掛形2ヶ口引掛形プラグコード3M・5M
メーカー	アメリカン電機	アメリカン電機	アメリカン電機	アメリカン電機	アメリカン電機	アメリカン電機
通常価格	8,470円-	6,556円 -	11,246円	7,526円 -	9,453円 -	5,639円 -
通常出荷日	在庫品1日目〜	3日目	在庫品1日目	3日目	3日目	在庫品1日目
商品タイプ	電源タップ	-	電源タップ	-	-	電源タップ
ソケット形状	引掛け・NEMA	引掛け・NEMA	引掛け・NEMA	引掛け・NEMA	引掛け・NEMA	引掛け・NEMA
定格電流(A)	30	15	15	15	15	15
差込口個数/分割口	1	2	6	4	6	2
対応国（規格）	日本(PSE)	日本(PSE)	日本(PSE)	日本(PSE)	日本(PSE)	日本(PSE)
