AZ形電磁ブザー
- 通常単価(税別)
- 6,400円～6,610円
- 税込単価
- 7,040円～7,271円
通常出荷日：在庫品1日目当日出荷可能
振動板式の電磁式ブザー。【特長】・電磁式（AC110V用・AC220V用）完備。【用途】・KGN形・A...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
AZ11N、AZ12Nの外観
外形寸法図
（単位：mm）
AZ形電磁ブザー用端子カバー：AZ-VL5形（別売）
取付穴加工図（パネルカット）
（単位：mm）
| 品名 | AZ形電磁ブザー | |
|---|---|---|
| 形番 | AZ11N | AZ12N |
| 定格電圧 | AC100～110V 50／60Hz | AC200～220V 50／60Hz |
| 定格電流 | - | - |
| 吹鳴時間定格 | 連続10分間（*1） | 連続5分間（*1） |
| 音圧（at 1m） | 約90dB | |
| 消費電力 | 8.5VA | |
| 使用周囲温度 | -10～+40℃（ただし、氷結しないこと） | |
| 絶縁抵抗 | 100MΩ | |
| 耐電圧 | AC2000V・1分間 充電部と非充電部 | |
| 材質と色彩 | キャップ：マンセル記号7.5BG6／1.5 本体：鉄鋳物製 |
|
| 質量（約） | 350g | |
| 保護構造 | IP65（IEC 60529） | |
*1. 連続吹鳴定格時間を越えて鳴らすと内部が発熱し、音圧異常（最悪、内部焼損等）の恐れがありますのでご注意ください。
AZ11N/12Nブザーユニット取付け上のご注意
構造図
- 1.ブザーユニットの上部のキャップのセットねじ（白色ペンキ塗布の所）は調整済ですから触れないでください。
- 2.ブザーユニットはロックナットをはずし、水抜き孔が下向くように取り付けてください。
- 3.この時キャップを持ってロックナットを締め付けないよう注意してください。
- 4.アースねじ取付けが必要な時はM4×8（銅合金）ねじをご用意のうえ取り付けてください。
詳細情報
基本情報
振動板式の電磁式ブザー。
【特長】
・電磁式（AC110V用・AC220V用）完備。
【用途】
・KGN形・AGA形コントロールボックスへの取付けなどに使用頂けます。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

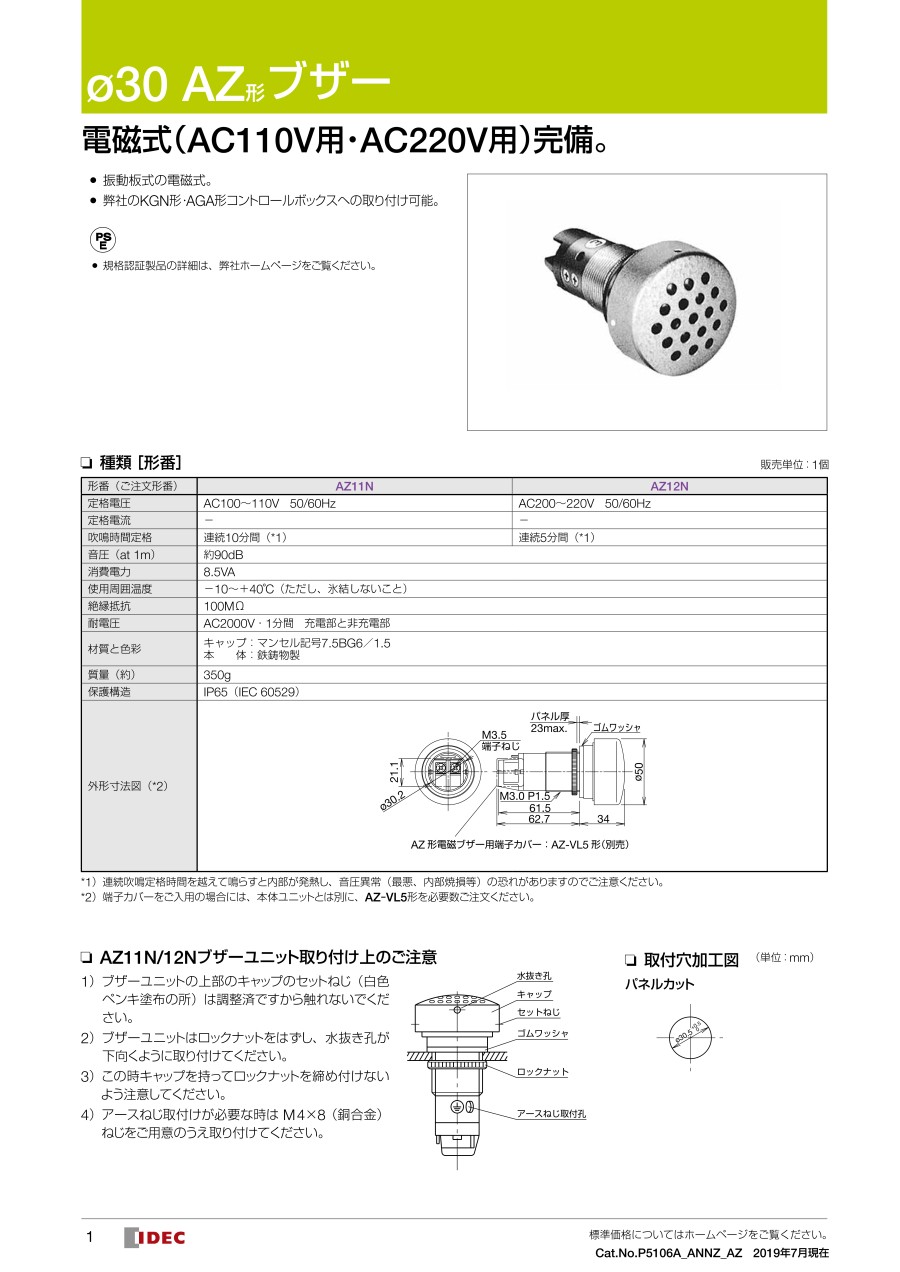

カタログ
AZ形電磁ブザーのレビュー
自動ラインの警報機
4
4.02017/09/25
写真を見て想像したのよりは出っ張りが大きかったです
寸法を良く見て買えばよかったです。
音量は想像通りの感じで満足です
0人が参考にしています。
