未確定：候補が17型番あります。
接点構成（キーロック、セレクタ）
- 1a
- 2a
- 1a1b
- 2a2b
- その他
- 2b
- 2a1b
ノッチ数
~mm- 2
- 3
停止・リターン
- 各位置停止
- リターン
- 右リターン
寸法 奥行(mm)
~mm- 68.2
- 88.2
鍵ナンバー(No)
~mm- 無
電流容量 AC110Vの時(A)
~mm- 5
- 10
電流容量 DC24Vの時(A)
~mm- 5
- 8
接点
~mmノッチ角度(度)
~mm- 45
- 90
キーの抜ける位置
接点数
~mm- 1
- 2
- 3
- 4
回路番号
~mm- 203
- 243
- 指定不要
出荷日
- すべて
- 当日出荷可能
- 9日以内
- 19日以内
Φ25 TWSシリーズセレクタスイッチ 鍵操作形
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,200円～4,060円特別価格
- 税込単価
- 2,420円～4,466円特別価格
安全性・耐環境性を重視したHeavy Type（ヘビータイプ）のΦ25シリーズ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
未確定：候補が17型番あります。
商品情報
製品仕様
| 標準使用状態 | 使用周囲温度：-25～+50℃（ただし、氷結しないこと） | |
|---|---|---|
| 使用周囲湿度：45～85%RH （ただし, 結露しないこと） | ||
| 保存周囲温度：-40～+80℃（ただし、氷結しないこと） | ||
| 接触抵抗 | 50mΩ以下（初期個） | |
| 絶縁抵抗 | 100MΩ以上 （DC500Vメガ） | |
| 耐電圧 | 充電部と非充電部間 AC2500-1分間 | |
| 耐振動 | 誤動作 | 5～55Hz、片振幅0.5mm |
| 耐久 | 30Hz、片振幅1.5mm | |
| 耐衝撃 | 誤動作 | 100m/s2 |
| 耐久 | 1,000m/s2 | |
| 機械的寿命 | セレクタスイッチ：・50万回以上 | |
| 電気的寿命 | セレクタスイッチ：50万回以上 （注2） （注2） 開閉頻度1,200回/時、使用率40%で開閉。 | |
| 質量（約） | 117g （ASS2K22N） | |

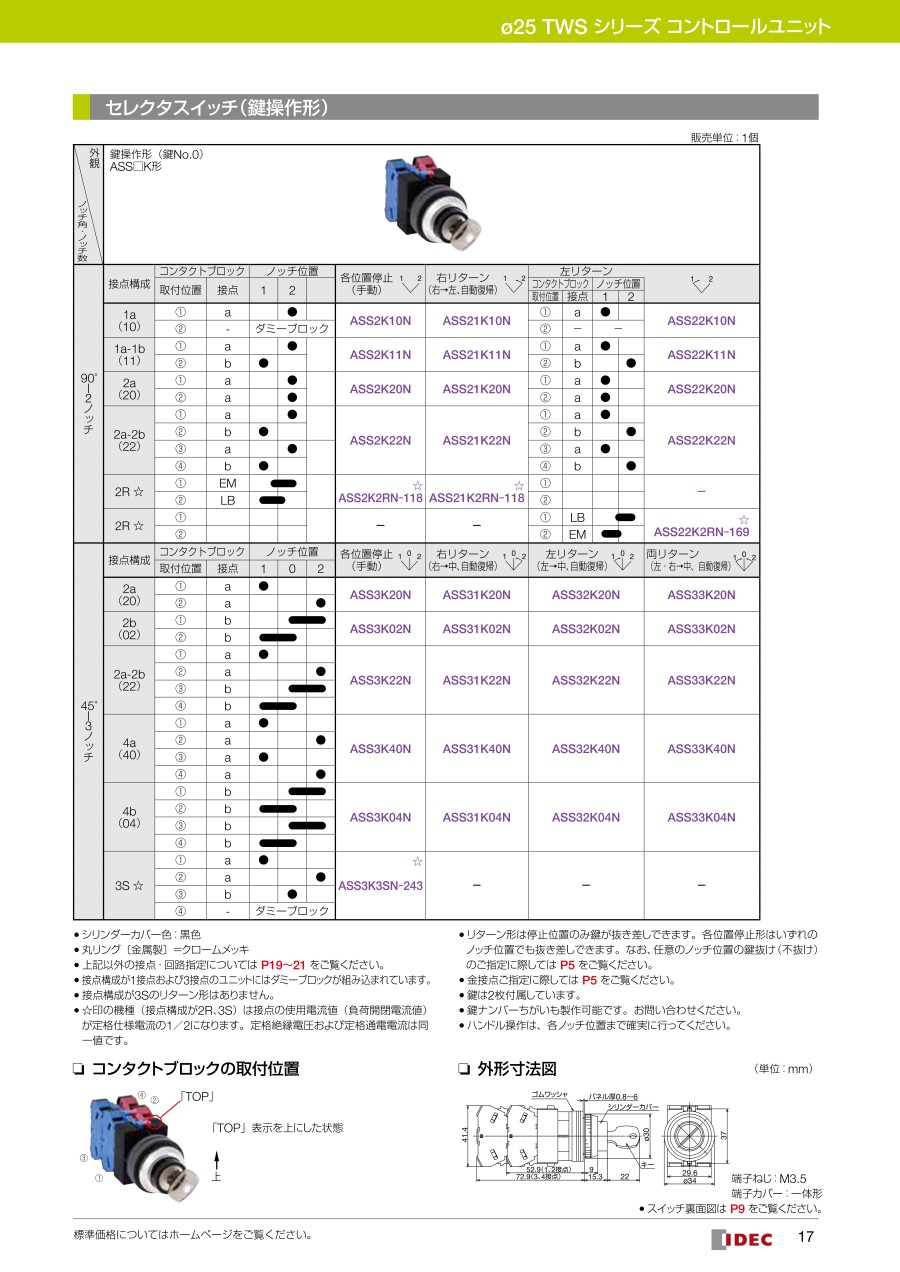

外形図
製品仕様
【変更内容】2021 年3 月出荷分より順次実施。
【備考】新旧混在出荷の可能性がございます。予めご了承下さい。
【備考】新旧混在出荷の可能性がございます。予めご了承下さい。
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,530円 ( 2,783円 ) | 在庫品1日目当日出荷可能 |
2,200円 ( 2,420円 ) | 在庫品1日目当日出荷可能 |
2,200円 ( 2,420円 ) | 9日目 |
2,200円 ( 2,420円 ) | 在庫品1日目当日出荷可能 |
2,200円 ( 2,420円 ) | 在庫品1日目当日出荷可能 |
2,690円 ( 2,959円 ) | 19日目 |
2,200円 ( 2,420円 ) | 在庫品1日目当日出荷可能 |
3,630円 ( 3,993円 ) | 9日目 |
3,630円 ( 3,993円 ) | 19日目 |
2,690円 ( 2,959円 ) | 19日目 |
4,060円 ( 4,466円 ) | 在庫品1日目当日出荷可能 |
2,690円941円 ( 1,035円 ) | 在庫品1日目当日出荷可能 |
2,690円 ( 2,959円 ) | 9日目 |
3,630円 ( 3,993円 ) | 9日目 |
2,530円 ( 2,783円 ) | 在庫品1日目当日出荷可能 |
2,690円 ( 2,959円 ) | 9日目 |
3,160円 ( 3,476円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
安全性・耐環境性を重視したHeavy Type（ヘビータイプ）のΦ25シリーズ。フィンガープロテクション構造のSS端子採用。
【特長】
・端子カバー不要
・丸形圧着端子の配線工数を大幅に削減
・UL、CSA認証品およびEN規格適合品（一部機種は除く）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
