LHシリーズ 表面取付形表示灯
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 8,200円～16,162円
- 税込単価
- 9,020円～17,778円
保護構造IP67を実現した、ケーブル引き出しの表示灯。機器への直接取付け、アル...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 2021年6月より、メーカーにて仕様変更が行われ、消費電流と等価回路が変更となります。
新旧混在出荷となる恐れがあります。予めご了承ください。
詳細は商品情報欄をご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品情報
製品仕様
| 適用規格 | IEC60947-5-1、IEC60947-1 EN60947-5-1、EN60947-1 JIS C 8201-5-1 UL508、CSA C22.2 No.14 |
|---|---|
| 標準使用状態 | 使用周囲温度:-20～+55℃（ただし、氷結しないこと） 保存周囲温度:-30～+80℃（ただし、氷結しないこと） 使用周囲湿度:45～85%RH （ただし、結露しないこと） |
| インパルス耐電圧 （照光部） | 800V |
| 絶縁抵抗 | 充電部と非充電部間:100MΩ以上 |
| 耐電圧 | 充電部と非充電部間:2,000V、50/60Hz（1分間） |
| 汚染度 | 3 |
| 耐振動 | 誤動作:5～55Hz 片振幅0.5mm |
| 耐久:5～55Hz 片振幅0.5mm | |
| 耐衝撃 | 誤動作:1,000m/s2 |
| 耐久:1,000m/s2 | |
| 保護構造 | IP67 （IEC60529） NEMA Type 4X Indoor Use Only（*1） |
| 本体色 | 黒 |
| 寿命（参考値） | 約50,000時間（25℃環境の定格電圧で点灯し、 輝度が初期値の50%になる時点） |
| 質量（約） | 140g（大形ドームタイプ、ケーブル長：1mの場合） 50g（ドームタイプ、ケーブル長：1mの場合） 50g（フラットタイプ、ケーブル長：1mの場合） |
1）UL認証上、大形ドームタイプは、NEMA Type 1
外形図
（単位：mm）

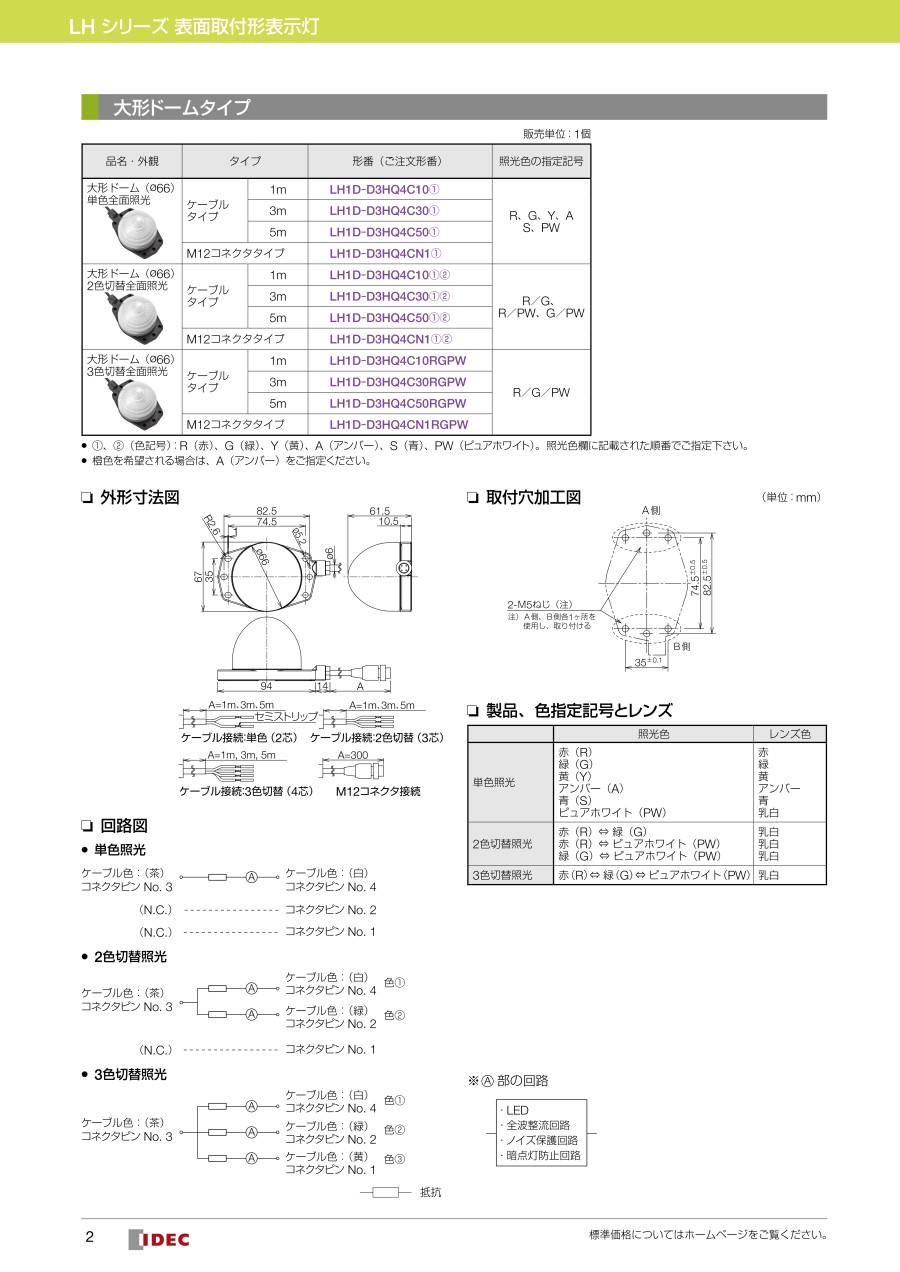

大形ドームタイプ
ドームタイプ
フラットタイプ
製品仕様
■対象製品
以下の形番で始まる全機種
| 機種と外観・形番 | ||
|---|---|---|
| ドームタイプ ・LH1D-D2HQ4C（1）（2） | フラットタイプ ・LH1D-H2HQ4C（1）（2） | 大形ドームタイプ ・LH1D-D3HQ4C（1）（2） |
 |  |  |
（1） 端子： 10（ケーブル1m）／30（ケーブル3m）／50（ケーブル5m）／N1（M12 コネクタ）
（2） 照光色：単色-R（赤）／G（緑）／Y（黄）／A（アンバー）／S（青）／PW（ピュアホワイト）
2色切替-RG／RPW／GPW
3色切替-RGPW
（注）ドームタイプ、フラットタイプには（1） N1、（2） RPW／GPW／RGPW がありません。
■変更内容詳細
消費電流と等価回路を以下のように変更します。
- 消費電流
| 項目＼機種 | ドームタイプ | フラットタイプ | 大形ドームタイプ | |
|---|---|---|---|---|
| LH1D-D2HQ4C※ | LH1D-H2HQ4C※ | LH1D-D3HQ4C※ | ||
| 定格使用電圧 | AC/DC24V | |||
| 消費電流 | 変更前 | 17mA | 17mA | 17mA |
| 変更後 | 13mA | 17mA（変更なし） | 17mA（変更なし） | |
- 等価回路
| ドームタイプ（LH1D-D2HQ4C※）、フラットタイプ（LH1D-H2HQ4C※） | |
|---|---|
| 変更前 | 変更後 |
 |  |
| 大形ドームタイプ（LH1D-D3HQ4C※） | |
|---|---|
| 変更前 | 変更後 |
 |  |
その他の仕様、形番および価格などの変更はありません。
- （参考）変更前後の点灯状態です。
ドームタイプ
フラットタイプ
大形ドームタイプ
■変更理由
LEDの調達性向上を目的として光源部の見直しをおこないました。
■識別表示
表示期間：2022年3月生産分まで
■実施時期
2021年6月出荷分より順次実施（新旧混在出荷となる恐れがあります。予めご了承ください。）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,200円 ( 9,020円 ) | 3日目 |
9,400円 ( 10,340円 ) | 在庫品1日目当日出荷可能 |
11,800円 ( 12,980円 ) | 在庫品1日目当日出荷可能 |
11,280円 ( 12,408円 ) | 在庫品1日目当日出荷可能 |
9,590円 ( 10,549円 ) | 3日目 |
9,590円 ( 10,549円 ) | 3日目 |
10,635円 ( 11,699円 ) | 2日目 |
10,635円 ( 11,699円 ) | 2日目 |
11,120円 ( 12,232円 ) | 3日目 |
12,923円 ( 14,215円 ) | 2日目 |
11,549円 ( 12,704円 ) | 2日目 |
11,549円 ( 12,704円 ) | 2日目 |
14,448円 ( 15,893円 ) | 2日目 |
11,549円 ( 12,704円 ) | 2日目 |
14,295円 ( 15,725円 ) | 2日目 |
12,466円 ( 13,713円 ) | 2日目 |
13,680円 ( 15,048円 ) | 在庫品1日目当日出荷可能 |
11,970円 ( 13,167円 ) | 3日目 |
12,466円 ( 13,713円 ) | 2日目 |
15,666円 ( 17,233円 ) | 2日目 |
13,723円 ( 15,095円 ) | 2日目 |
13,723円 ( 15,095円 ) | 2日目 |
16,162円 ( 17,778円 ) | 2日目 |
13,873円 ( 15,260円 ) | 2日目 |
13,723円 ( 15,095円 ) | 2日目 |
16,009円 ( 17,610円 ) | 2日目 |
16,162円 ( 17,778円 ) | 2日目 |
12,970円 ( 14,267円 ) | 3日目 |
10,580円 ( 11,638円 ) | 在庫品1日目当日出荷可能 |
14,740円 ( 16,214円 ) | 在庫品1日目当日出荷可能 |
10,579円 ( 11,637円 ) | 2日目 |
詳細情報
基本情報
保護構造IP67を実現した、ケーブル引き出しの表示灯。
機器への直接取付け、アルミフレームへの直接取付け（大形ドームタイプのみ）が可能。
【特長】
・取付け内部の機器配置に影響を与えない表面取付けタイプ
・配線は製品から直接ケーブル引き出しで、防水性も確保
ケーブル長さ、1m、3m、5mを準備。また、大形ドームタイプは、M12コネクタタイプ（ケーブル30cm）も用意
・照光部は保護構造IP67（IEC60529）を実現し、水のかかる場所でも使用可能
・フラットタイプは、ボックスでは取り付けられない狭小スペースでも取付け可能
・正面だけでなく、側面からの視認性も良好
・フラットタイプは記名フィルムを挿入することで文字や記号を表示可能
