φ22 MWシリーズ 押ボタンスイッチ
- 通常単価(税別)
- 2,420円～3,800円
- 税込単価
- 2,662円～4,180円
耐水・耐塵性にすぐれた強靭構造。ハードな環境に最適。【特長】・動作不良の原因に...
詳細情報を確認する- 形状
- 丸
- ガード付き
- 無
- 端子形状
- はんだ端子/タブ端子
- 取付穴
- φ22.3
- 保護機能(耐環境性)
- IP66
- 電流容量 AC110Vの時 (A)
- 10
- 電流容量 DC24Vの時 (A)
- 8
- ロック着脱方式
- 無
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
未確定：候補が11型番あります。
商品情報
製品仕様
| 標準使用状態 | 使用周囲温度：-25～+70℃（ただし、氷結しないこと） 保存周囲温度：-30～+80℃（ただし、氷結しないこと） 相対湿度：45～85%RH（ただし、結露しないこと） |
|---|---|
| 接触抵抗 | 50mΩ以下（初期値） |
| 絶縁抵抗 | 100MΩ以上 （DC500Vメガにて） |
| 耐電圧 | 充電部と非充電部間：AC2500V・1分間 異極充電部間：AC2500V・1分間 |
| 耐振動 | 耐久：5～55Hz 片振幅05mm 誤動作：5～55Hz 片振幅0.5mm |
| 耐衝撃 | 耐久：1000m/s2 誤動作：100m/s2 |
| 機械的寿命 | モメンタリ形：50万回以上 オルタネイト形：25万回以上 セレクタスイッチ：25万回以上 |
| 電気的寿命 | 10万回以上 （開閉頻度1200回/時） |
| 保護構造 | IP66 （IEC 60529） |
| 端子形状 | タブ#187 （はんだづけ兼用） |
| 質量（約） | 押ポタンスイッチ 平形30g、大形35g |
外形図
平形押ボタンスイッチ
大形押ボタンスイッチ
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,270円 ( 3,597円 ) | 9日目 |
2,910円 ( 3,201円 ) | 在庫品1日目当日出荷可能 |
2,910円 ( 3,201円 ) | 在庫品1日目当日出荷可能 |
2,910円 ( 3,201円 ) | 在庫品1日目当日出荷可能 |
2,420円 ( 2,662円 ) | 9日目 |
2,420円 ( 2,662円 ) | 9日目 |
3,540円 ( 3,894円 ) | 在庫品1日目当日出荷可能 |
3,540円 ( 3,894円 ) | 在庫品1日目当日出荷可能 |
2,720円 ( 2,992円 ) | 9日目 |
2,720円 ( 2,992円 ) | 9日目 |
3,800円 ( 4,180円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
耐水・耐塵性にすぐれた強靭構造。ハードな環境に最適。
【特長】
・動作不良の原因になる砂ボコリ等をシャットアウト。
・高操作荷重による確実な操作感。
・はんだ兼用#187タブ端子採用。
・各種押ボタンスイッチ、セレクタスイッチおよび専用ねじ端子ソケットを用意。
・保護構造IP66（IEC60529）。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

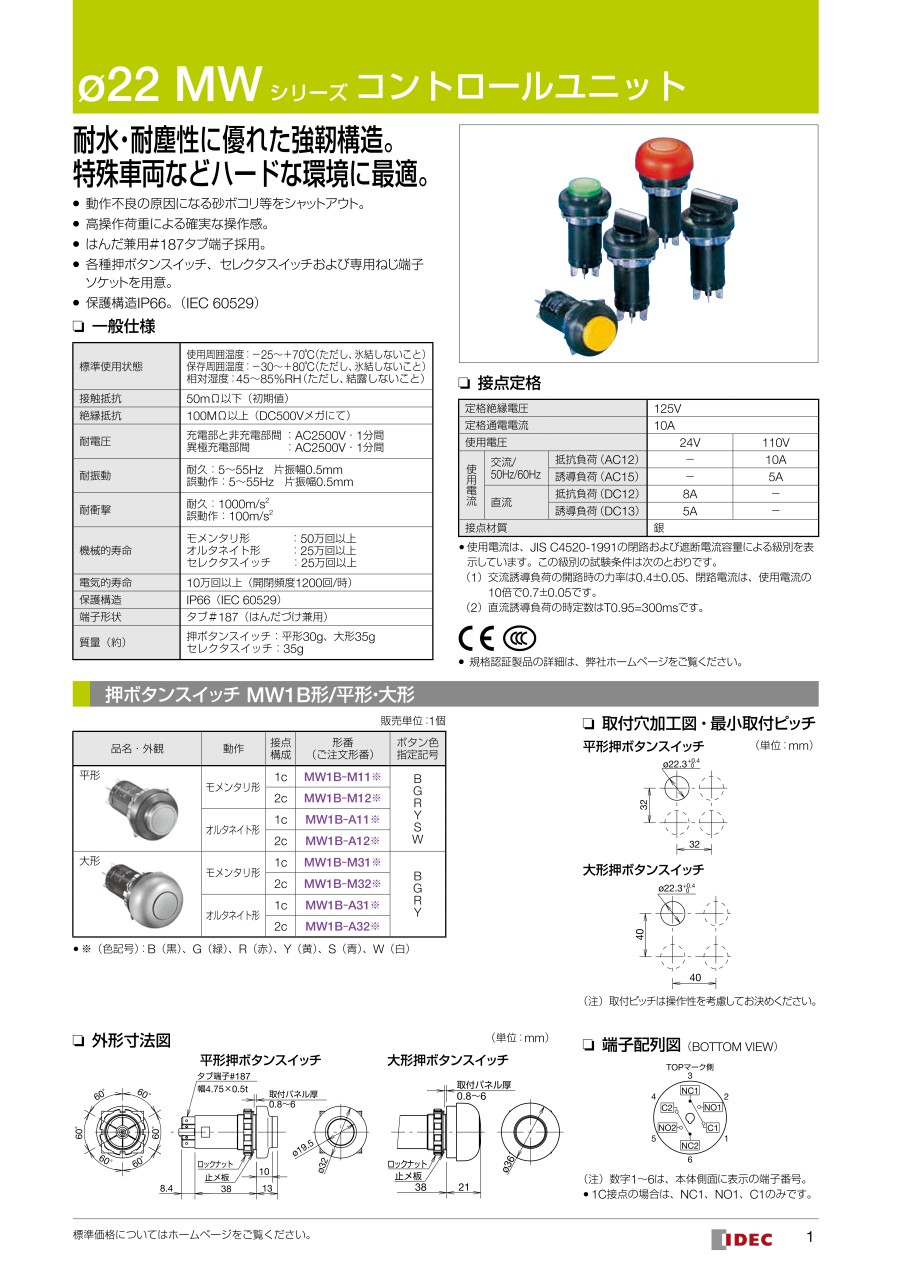

カタログ
